行星齿轮组天象仪传动结构设计

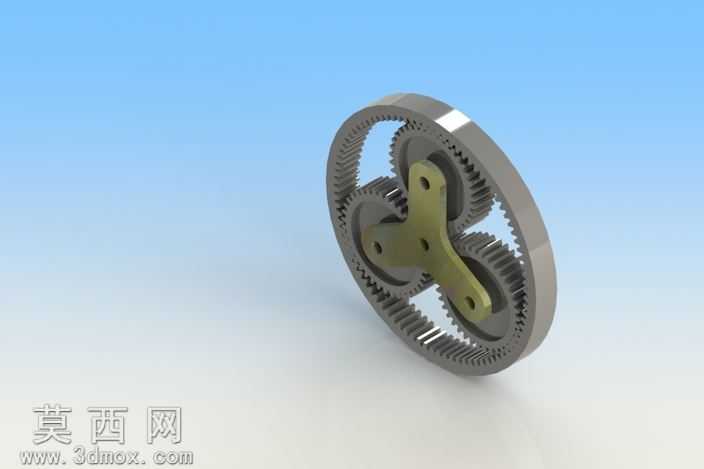

本作品为天象仪配套的行星齿轮传动组件三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循行星轮系的传动比设计规范，对齿廓曲线进行了精准的渐开线拟合，保证齿轮啮合过程的顺滑无卡滞。模型结构包含外齿圈、三个均匀分布的行星齿轮、三角行星架以及中心太阳轮四个核心部件，各部件间的装配约束完全按照实际机械装配逻辑设置，添加了同轴、啮合、限位等配合关系，可直接用于运动仿真验证传动效果。渲染阶段采用了浅蓝渐变背景突出金属构件的质感，外齿圈与行星轮赋予哑光灰色金属材质，还原钢制齿轮的喷砂表面质感，行星架采用黄铜色金属材质，与灰色齿轮形成清晰的视觉区分，便于观察各部件的运动状态。设计过程中优先考虑了传动的平稳性，三个行星轮呈120度均匀排布，有效抵消传动过程中的径向力，降低运行振动与噪音，齿宽、模数等参数均按照天象仪的低负载、高精度传动需求匹配，既保证了传动精度，又控制了整体结构的体积与重量。模型的各零件均保留了完整的建模特征树，可直接修改参数调整传动比、齿轮尺寸等核心指标，适配不同规格天象仪的传动需求，齿根、齿顶处均做了微小的圆角过渡处理，避免实际加工过程中出现应力集中问题，提升零件的使用寿命。整体结构紧凑，传动路径清晰，既满足天象仪的演示功能需求，也可作为小型行星减速机构的设计参考，建模过程中对每一个齿轮的齿数、模数、压力角都做了参数化关联，修改核心参数即可自动重生成整套轮系，大幅提升后续衍生设计的效率。
