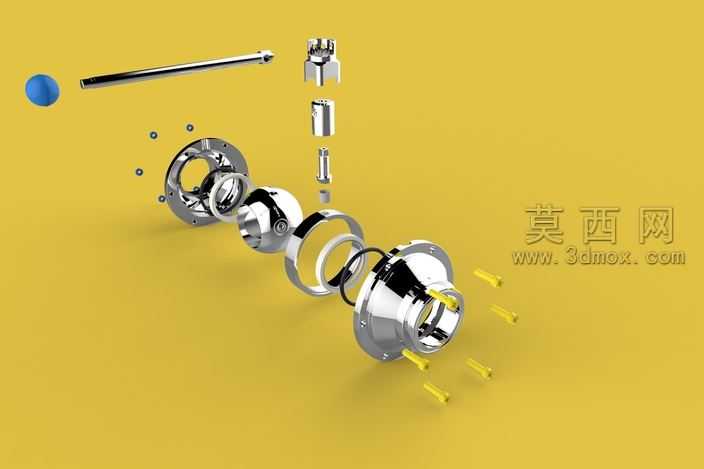

不锈钢法兰式球阀爆炸结构展示模型

本模型为法兰式不锈钢球阀的全参数化三维建模成果，采用爆炸视图形式完整呈现产品的全部装配层级与零件构成，建模过程严格遵循工业阀门的设计规范与实际加工装配逻辑，所有零件尺寸均参考通用工业球阀的标准参数设定，可直接用于产品结构教学、装配工艺演示与方案评审场景。建模阶段首先完成核心流通件球体的曲面构建，通过旋转、布尔运算精准加工出球体的流通通孔与密封配合面，保证球面的圆度公差与表面粗糙度符合密封要求；随后依次构建左右两侧的法兰阀体，通过拉伸、阵列特征完成法兰盘的螺栓孔、密封槽结构，阀体内部的流道做了平滑过渡处理，降低流体输送过程中的阻力损失。阀杆部分采用阶梯轴结构建模，分别设置与球体配合的驱动端、与填料函配合的密封段、与手柄连接的驱动方头，各段轴径的过渡位置做了圆角处理避免应力集中。密封组件包含球体两侧的聚四氟乙烯阀座、阀杆处的填料压盖与密封填料、法兰连接处的密封垫片，所有密封件的尺寸均与对应安装槽位做了过盈配合参数设定，还原实际装配中的密封预紧逻辑。其余紧固件、定位销、手柄等零件均按照标准件参数完成建模，各零件之间的装配约束完全匹配实际装配流程，爆炸视图的零件排布按照装配顺序依次展开，清晰展示每个零件的安装位置与配合关系。渲染阶段为金属零件赋予304不锈钢材质，调整金属粗糙度与反射参数还原金属加工后的质感，密封件分别赋予对应工程塑料、橡胶的材质属性，背景采用暖黄色纯色背景突出产品结构，打光采用多光源组合方案，主光源提供整体照明勾勒零件轮廓，辅光源消除暗部死黑，补光突出金属表面的高光细节，最终呈现的爆炸视图清晰直观，可全方位展示球阀的内部构造与工作原理，帮助观者快速理解阀门的启闭逻辑与各部件的功能作用。
