带安装底座的双法兰连通式工业阀门

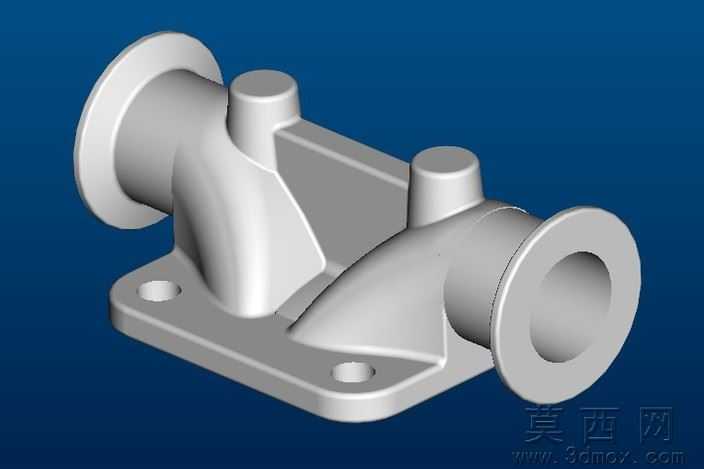

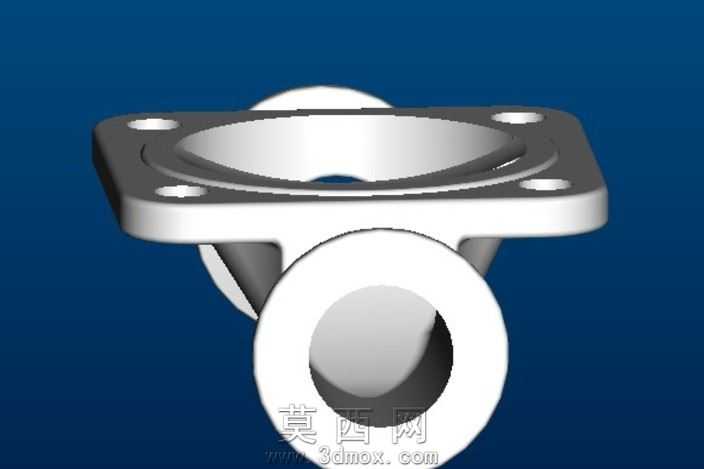

该三维模型为工业管路系统用双法兰连通式阀门，建模过程采用主流三维机械设计软件完成，整体遵循机械设计的尺寸规范与装配逻辑，以参数化建模方式搭建各部分结构，保证各特征尺寸可追溯、可修改，适配后续工程出图与结构优化需求。模型首先从底部安装底座开始构建，底座为带两个安装通孔的矩形板式结构，建模时对底座边缘做了合理的铸造圆角处理，还原铸件的工艺特征，避免尖锐棱角带来的应力集中问题，安装孔的位置、孔径尺寸均匹配常规工业安装的螺栓规格，保证虚拟装配时可与配套安装支架实现无干涉配合。阀体主体为对称式双通流道结构，两侧延伸出带法兰盘的连接端，法兰盘的端面、密封凸台、螺栓分布圆均按照通用法兰连接标准建模，法兰端面的密封面做了平整化处理，还原实际阀门密封面的加工精度要求，流道部分采用平滑曲面过渡建模，避免流道内出现突兀折角，还原真实阀门内部流体通道的顺滑结构，减少流体阻力的设计考量。阀体顶部设置两个柱状凸台结构，为阀门执行机构的安装预留接口，凸台与阀体主体的衔接处做了渐变过渡处理，保证结构强度的同时符合铸造工艺的拔模要求。渲染阶段采用金属铸钢材质，调整材质的粗糙度、金属度参数还原铸件哑光金属质感，配合深蓝色纯色背景突出阀体的结构轮廓，通过三点布光方式打光，主光源从斜上方投射凸显阀体的曲面起伏与结构层次，补光消除暗部死黑，轮廓光勾勒阀体边缘，让各部分结构的衔接关系清晰呈现。整体设计思路围绕工业阀门的实际功能与工艺特性展开，既还原了阀门作为管路通断控制部件的核心结构，也兼顾了铸件的工艺特征、安装适配性等工程细节，模型结构完整无破面，各部件衔接自然，可用于阀门结构教学、管路系统虚拟装配、产品展示等场景，能够直观呈现该类阀门的外部形态与安装结构特征，帮助使用者快速理解双法兰带座阀门的结构组成与设计逻辑。
