薄型椭圆内嵌式扬声器结构设计

　　这款薄型椭圆扬声器的结构设计，最初是面向便携通讯终端、小型桌面音频外设、楼宇对讲终端这类对安装空间有严苛限制的场景开发的，在实际选型适配过程中，不少车载内嵌提示音单元、工业人机界面的语音播报模块也能匹配对应的安装尺寸。从功能实现逻辑来看，该单元采用常规动圈式发声结构，振膜边缘做了顺性优化的折环设计，能够在有限的振动行程内保证中低频段的频响平直度，满足语音播报、简易音频回放的需求，不需要额外搭配复杂的分频电路就能直接对接常规小功率音频功放输出端。

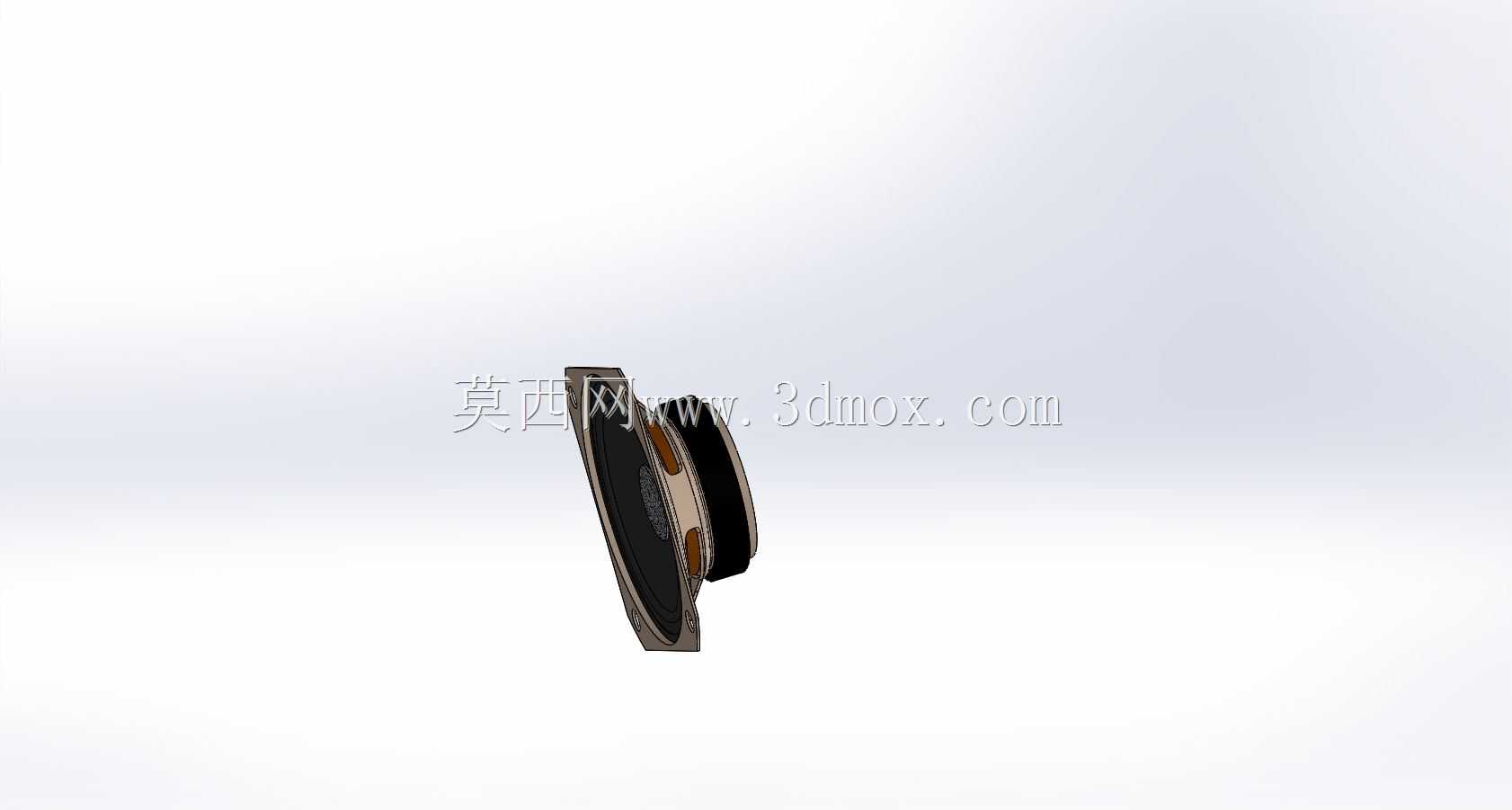

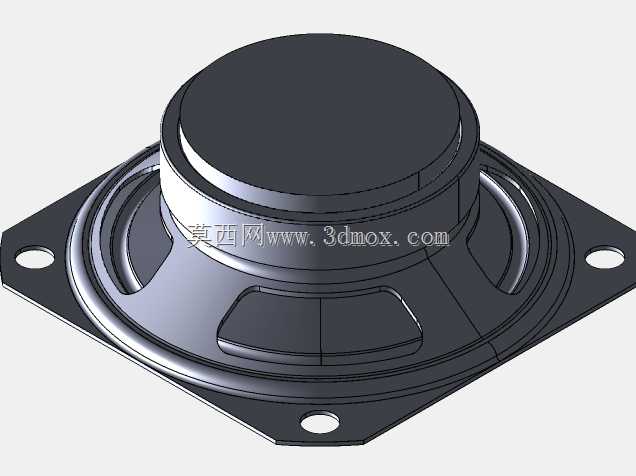

　　设计阶段最先敲定的是安装边界的约束条件，考虑到多数内嵌安装场景的壳体壁厚普遍在1.2mm-2mm区间，扬声器的法兰边厚度控制在1.8mm，法兰上预留的定位卡点距离单元中心的尺寸公差控制在±0.1mm，安装时不需要额外打螺丝固定，直接通过壳体上预制的卡槽卡入即可，装配效率比传统锁螺丝结构提升60%以上，也避免了螺丝柱占用壳体内部的走线空间。单元整体的纵深尺寸做了极致压缩，背部磁路结构采用了矮化的T铁与华司组合，磁钢选用高磁能积的铁氧体材质，在保证足够磁隙磁通密度的前提下，把背部凸起的高度控制在10mm以内，适配内部空间局促的薄型设备，不会和壳体内侧的PCB板、电池仓等结构产生干涉。

　　外形上选择椭圆而非正圆形的振膜轮廓，是为了匹配多数长条状设备的内部空间布局——正圆形同等效辐射面积的单元，需要占用更大的横向安装宽度，而椭圆轮廓可以顺着设备壳体的长边方向布置，在保证有效振膜面积、不降低发声效率的前提下，压缩短边方向的尺寸占用，给设备侧边的按键、接口预留足够的结构空间。振膜表面做了细微的阻尼涂层处理，能够抑制分割振动带来的高频尖峰，让语音频段的回放更加清晰，不会出现人声发闷、齿音过重的问题，完全满足通讯类设备的语音拾听需求。

　　在结构细节处理上，单元的接线焊盘做了侧向引出设计，而非传统的背部直出，这样接线完成后导线可以顺着壳体内壁走线，不需要在单元背部预留导线弯折的空间，进一步压缩整体安装需要的纵深空间。折环部分选用耐温范围在-20℃到60℃的橡胶材质，能够适配户外通讯终端、北方楼宇对讲设备的宽温使用环境，不会因为低温出现折环硬化导致音质劣化，也不会因为长期高温环境出现折环变形、脱落的问题。磁路外侧做了一圈薄的金属屏蔽罩，避免磁路的漏磁对设备内部的霍尔元件、磁敏感传感器产生干扰，这一点在带磁控开关、电子罗盘功能的通讯设备上尤为重要，不需要额外给扬声器做屏蔽处理就能满足EMC设计要求。

　　实际装配验证阶段，该单元的安装定位缺口做了防呆设计，反向安装时无法卡入壳体卡槽，能够避免生产线装配时出现正负极接反的问题，焊盘上也做了清晰的正负极标识，即便人工焊接也能快速识别接线方向。单元的额定功率设定为2W，阻抗8Ω，匹配绝大多数便携设备的功放输出参数，不需要额外做阻抗匹配电路，直接替换同安装尺寸的老旧单元即可完成设备的声学部件升级。在安装间隙的处理上，法兰边和壳体接触面预留了0.2mm的密封泡棉安装槽，贴装超薄泡棉后就能实现IP54级别的防尘防水密封，适配户外使用的手持通讯终端、门口机等设备的防护需求，不会因为缝隙进水、进尘导致单元失效。
