影视道具用三叉戟结构三维设计

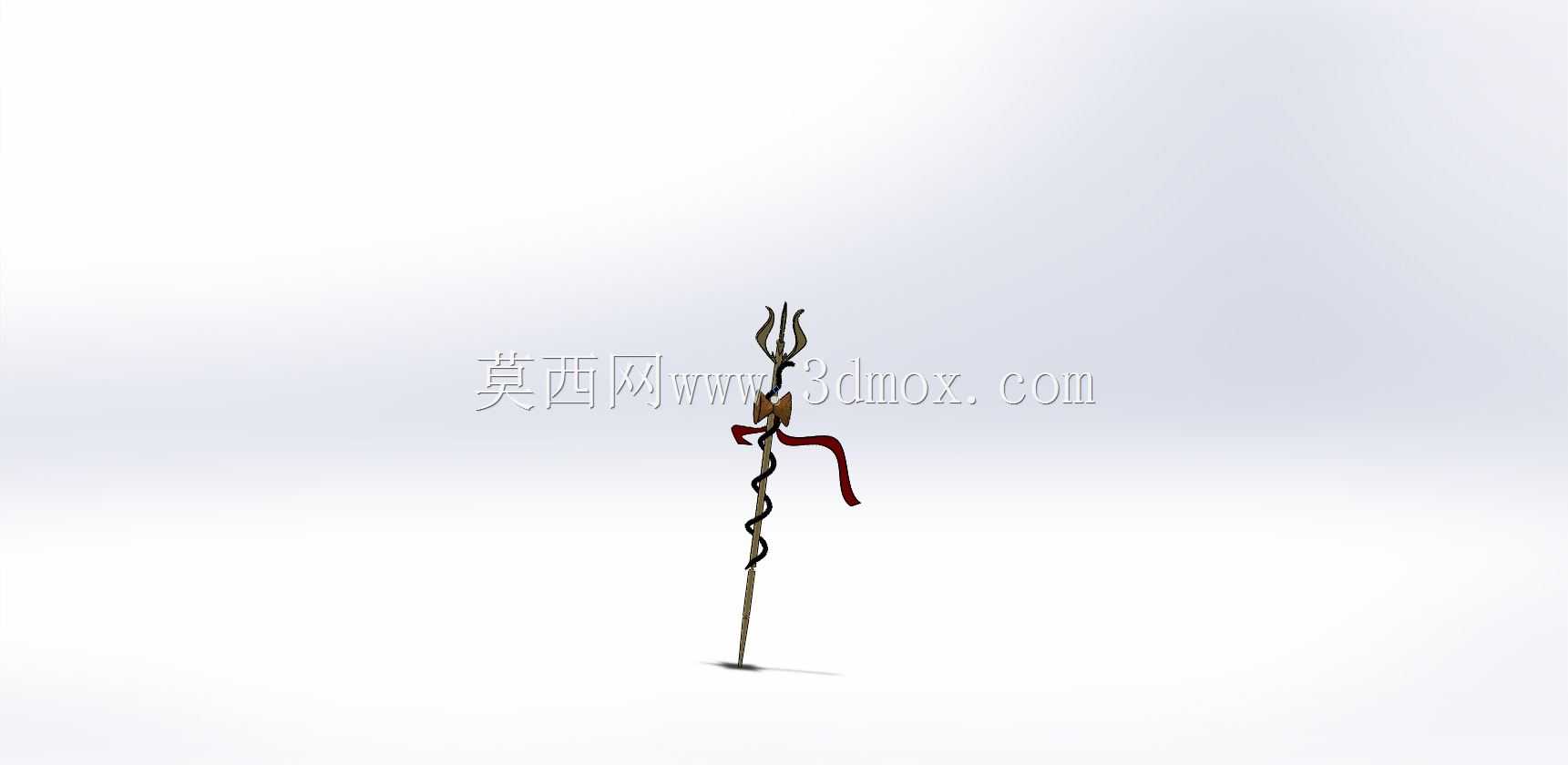

　　在影视道具制作、文创衍生品开发以及主题场景搭建领域，长柄类冷兵器道具的结构还原度直接影响最终呈现效果，这款三叉戟的三维结构设计，完全围绕实际使用场景的需求展开。从结构组成来看，整体分为戟头、戟杆、装饰构件三个核心部分，戟头采用三齿对称布局，中间主齿长度略长于两侧副齿，齿身做了收尖处理，同时在齿根位置做了加厚过渡，避免道具在使用过程中出现齿部断裂的问题，所有刃口位置都做了R2以上的圆角处理，符合影视道具的安全使用规范，不会对参演人员造成划伤风险。戟杆部分采用分段式设计思路，整体长度控制在1.8米左右，符合成年人握持使用的人体工程学尺寸，杆身直径32mm，握持时手掌可以完全包覆，杆身做了轻微的锥度变化，从戟头位置向尾部逐渐收窄，

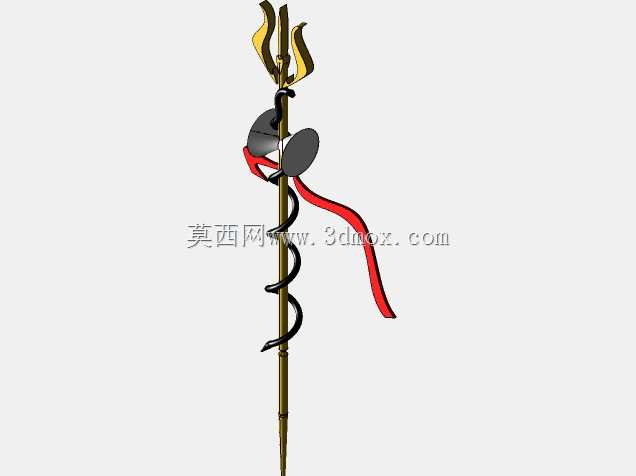

　　既保证了戟头位置的结构强度，也降低了尾部的整体重量，让整支道具的重心落在距离戟头三分之一杆长的位置，握持时不会出现头重脚轻的问题，长时间持握也不容易产生疲劳感。戟杆中部的缠绕装饰结构，没有采用简单的贴图处理，而是做了实体缠绕建模，飘带部分做了自然的垂坠形态模拟，还原织物的自然褶皱效果，在实际道具制作时，这部分可以直接采用软质EVA或者织物材料附着，不需要二次调整形态。从安装边界来看，戟头和戟杆的连接位置设计了100mm长的插入式榫卯结构，配合侧面的定位销孔，组装时不需要额外的粘接剂就可以实现牢固连接，拆卸后可以分成两段存放，运输时可以有效降低包装长度，适配常规的物流运输尺寸要求。在实际应用中，

　　这款结构既可以直接用于3D打印制作小比例的文创手办，也可以通过结构放大，采用玻璃钢、树脂材料制作1:1的影视拍摄道具，戟杆内部预留了中空通道，如果需要做发光特效的版本，可以直接在中空位置穿入LED灯带与供电线路，不需要额外破坏杆身结构。设计过程中特意规避了薄壁结构，所有受力位置的壁厚都不小于3mm，即便是采用FDM工艺3D打印，也不会出现打印过程中结构变形的问题，打印完成后只需要简单的支撑去除就可以进行后处理上色。戟尾位置做了平底的钝头设计，放置时可以直接垂直立在地面上，不需要额外的支撑支架，在片场临时放置时也不会戳伤地面或者刮伤地板。整体结构没有复杂的曲面倒扣，拆分后的所有零件都可以直接采用三轴加工中心制作，

　　不需要五轴设备就可以完成金属版本的加工，适配不同成本预算的制作需求。针对不同的使用场景，还可以通过调整戟齿的厚度、杆身的长度来适配不同的使用需求，比如用于儿童玩具版本时，可以将整体长度缩短到1米，所有边角做更大的圆角处理，材料改用软质硅胶；用于展示陈列版本时，可以在戟头表面增加浮雕纹理，提升整体的精致感。
