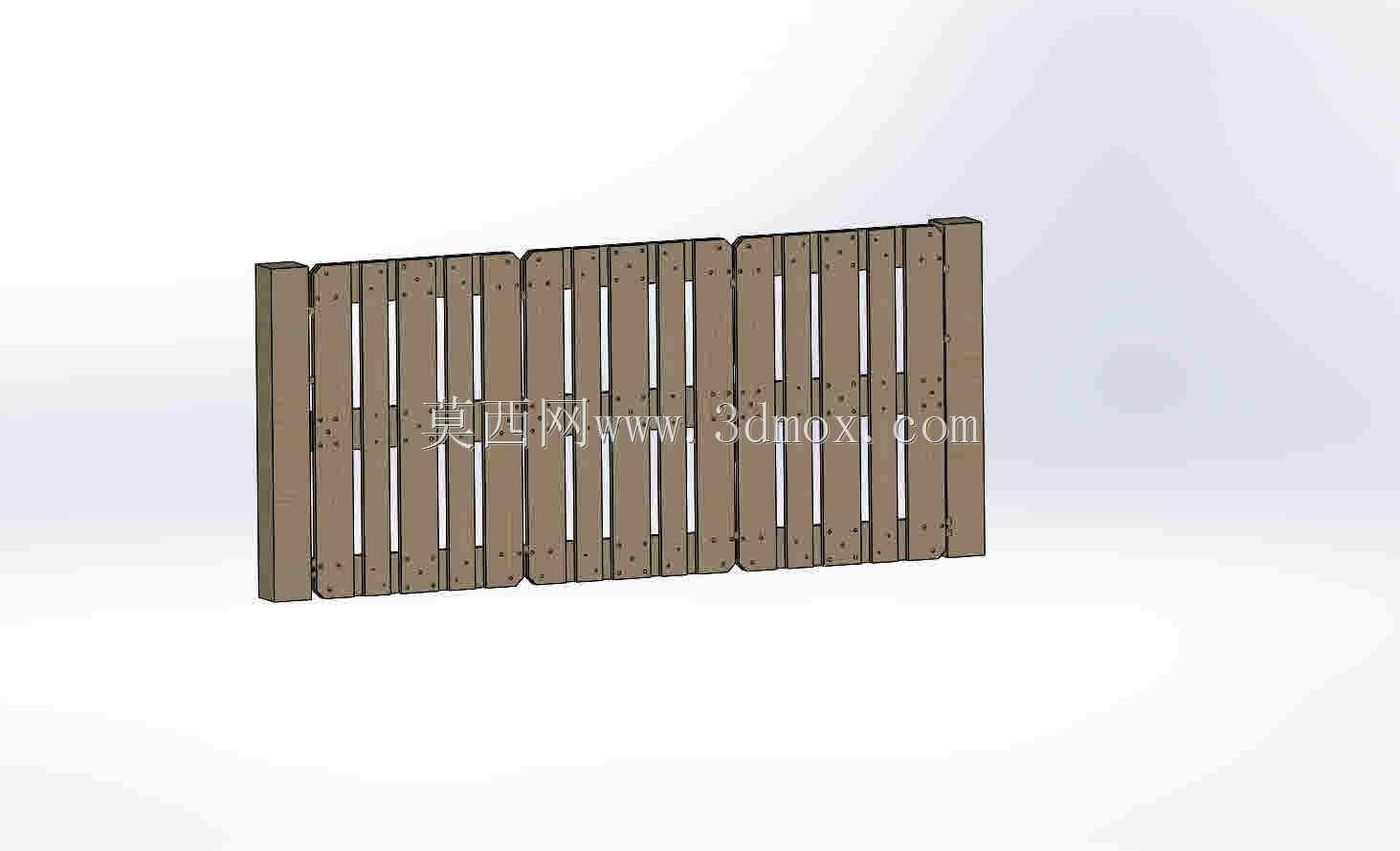

仓储物流用栅栏式托盘阻隔闸门结构

　　在自动化立体库、平置仓储区的托盘货位管理场景中，这类栅栏式阻隔闸门的应用十分普遍，它主要承担托盘货位的边界限位、货物侧方防坠、不同SKU货位的物理分隔作用，尤其适配整托货物的批量存储工位，能避免叉车存取作业时相邻货位托盘发生剐蹭，也能防止堆垛不规整的箱装、散件货物从托盘侧方滑落，在拣选工位、输送线末端托盘暂存位也可作为临时阻隔构件使用。从结构设计逻辑来看，这款闸门采用多根等距排布的竖向栅条搭配上下横向连接梁的框架形式，栅条之间预留均匀间隙，既保证整体结构的抗侧向冲击能力，也能让作业人员直观观察到托盘位的货物存储状态，不会形成视觉盲区，相比整板式阻隔结构，自重降低近四成，安装搬运的劳动强度更小。设计时优先考虑了与标准托盘的安装适配性，

　　整体宽度匹配1200mm标准欧标托盘的侧边长度，高度控制在400mm，刚好覆盖托盘堆码首层货物的重心高度，不会因为过高影响叉车叉取托盘时的作业视野，也不会因为过低失去防剐蹭、防坠落的作用。安装边界上，闸门底部预留了与仓储地面、货位支架连接的固定孔位，可采用膨胀螺栓直接固定在硬化地坪上，也可通过L型连接角码固定在货架侧立柱上，不需要额外定制复杂的安装基座，适配现有绝大多数仓储货架的改造需求。栅条的截面采用矩形空心型钢设计，在保证同等抗弯折强度的前提下，比实心方钢耗材更少，整体结构的焊接位置都做了圆角过渡处理，没有尖锐外凸的棱角，避免作业人员巡检、叉车司机对位时发生磕碰划伤。横向连接梁与竖向栅条的连接采用满焊工艺，

　　焊后打磨平整做喷塑防锈处理，能适应仓储区域常温、轻微潮湿的作业环境，长期使用不会出现焊缝锈蚀、栅条松动的问题。在实际使用场景中，这类闸门还可搭配光电传感器使用，在栅条间隙预留传感器安装位，当托盘被叉车取出、闸门处于无遮挡状态时，可触发货位空置的信号反馈给仓储管理系统，辅助实现货位状态的自动盘点，不需要额外加装独立的传感器支架。针对不同的货位宽度需求，这款结构的栅条排布可做模块化调整，不需要重新开模制作整体框架，仅通过增减竖向栅条的数量就能适配800mm到1500mm不同宽度的货位边界，通用化程度较高。结构受力层面，设计时按照侧向承受150kg水平冲击力做的强度校核，能承受叉车对位时的轻微碰撞、整托货物侧滑时的瞬时冲击力，

　　不会出现栅条弯折、框架变形的问题，日常维护仅需要定期检查固定螺栓的紧固状态即可，没有易损易耗构件，全生命周期的维护成本极低。相比传统的钢管焊接式临时挡栏，这款闸门的栅条间距控制在80mm，既不会因为间隙过大导致小件货物从间隙漏出，也不会因为间隙过小增加不必要的材料成本，同时栅条表面做了防滑纹理处理，当有货物倚靠在闸门上时，能增大接触摩擦力，减少货物滑移的概率。在输送线末端的托盘暂存工位，这款闸门还可作为托盘定位的物理挡块使用，当托盘沿着输送辊道运行到末端时，闸门的下横梁可抵住托盘的侧边木方或金属边框，实现托盘的精准停位，配合顶升移载机构完成托盘的转线作业，不需要额外安装独立的机械挡停器，简化了工位的结构设计。
