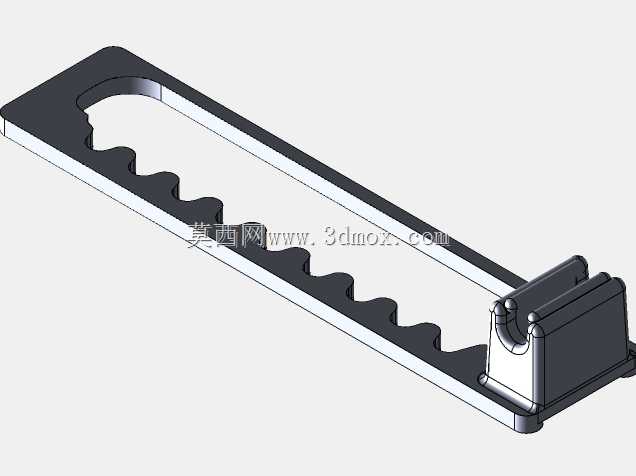

带卡位槽的长条式塑料安装支架结构

　　这款长条式塑料构件主要应用于手持通讯终端的内部走线与模块固定场景，在消费类通讯设备的装配环节中，这类零件承担着线束规整、小型功能模块限位的核心作用，能够避免设备在跌落、晃动过程中线束移位拉扯焊点，同时为相邻的插接模块提供稳定的支撑基准。从结构设计来看，构件主体采用长条形扁平布局，一端设置带圆弧抱合面的安装基座，基座两侧预留了定位凸台，装配时可直接卡入设备中框的预设卡槽内，无需额外螺丝固定即可实现预定位，减少装配工序的零件用量。主体杆身沿长度方向均匀排布多组内凹的圆弧卡位槽，槽口边缘做了0.2mm的倒角过渡，既能够让不同线径的线束顺利卡入槽内，又能通过槽体两侧的塑料弹性形变对线束形成适度的抱紧力，防止线束从槽位滑脱，

　　卡位槽的排布间距参考了通讯终端内部常见排线的分叉间距，能够同时容纳多组不同走向的信号线与电源线，实现线束的分层规整。构件的另一端设置了半开放式的挂接卡口，卡口的轮廓匹配设备内部的固定柱尺寸，装配时可直接挂扣在固定柱上，与另一端的基座形成两点支撑，保证整个构件在设备内部的安装稳定性，不会因设备的日常晃动出现松脱。设计过程中充分考虑了注塑成型的工艺特性，整个构件的壁厚保持均匀，基本维持在1.8mm左右，避免壁厚差异导致的注塑缩痕、翘曲问题，所有转角位置都设置了R0.5以上的圆角过渡，既能够减少注塑时的应力集中，提升零件的结构强度，也能避免装配时锋利的边角割伤线束外层的绝缘皮。从安装边界来看，

　　构件的总长度适配6英寸级别手持通讯终端的内部腔体宽度，安装后整体突出安装基准面的高度不超过8mm，不会占用过多的内部堆叠空间，给电池、主板等核心部件预留足够的装配余量，基座部分的抱合圆弧面直径匹配常见的通讯终端天线模块外径，能够直接对天线模块形成径向限位，避免天线移位导致的信号接收稳定性下降。构件的材质选用常见的工程塑料，自身具备一定的弹性与韧性，在进行线束装配时，卡位槽可承受适度的掰开形变而不会发生断裂，装配完成后可快速回弹保持对线束的抱紧力，同时塑料材质本身具备良好的绝缘性能，不会对线束传输的信号造成干扰，完全满足通讯设备内部的电气安全要求。在实际的设备装配流程中，这类集成式的卡位支架能够替代传统的多个独立线卡，

　　减少装配时的零件拾取与定位时间，提升整体装配效率，同时一体化的结构也减少了多个小零件带来的装配公差累积，让内部走线的布局更加规整统一，方便后续的维修拆装操作，拆装时只需将两端的卡接结构脱开即可整体取下构件，无需逐一拆卸零散的线卡零件。
