简约竖版实木室内平开窗结构设计

　　这款竖版木质窗的设计，最初是针对民宿、复古风住宅以及特色商业空间的室内隔断与采光需求做的方案，区别于常规外墙上的密封窗，它更多承担空间分区、光线引导与风格适配的作用，在很多loft改造、老房翻新项目里，这类木窗常被用在客厅与书房的隔断墙、玄关旁的采光墙面，甚至是特色餐饮空间的包间半高隔断上，既不会完全阻断空间的通透感，又能通过木质纹理传递温润的空间质感，比金属框窗户更适配原木风、侘寂风、新中式这类强调自然材质的装修场景。

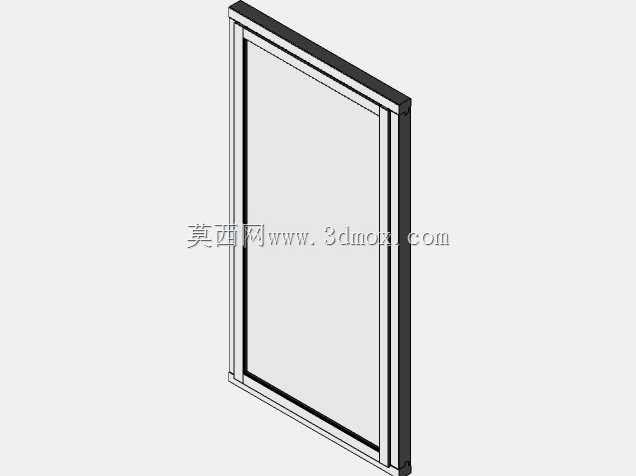

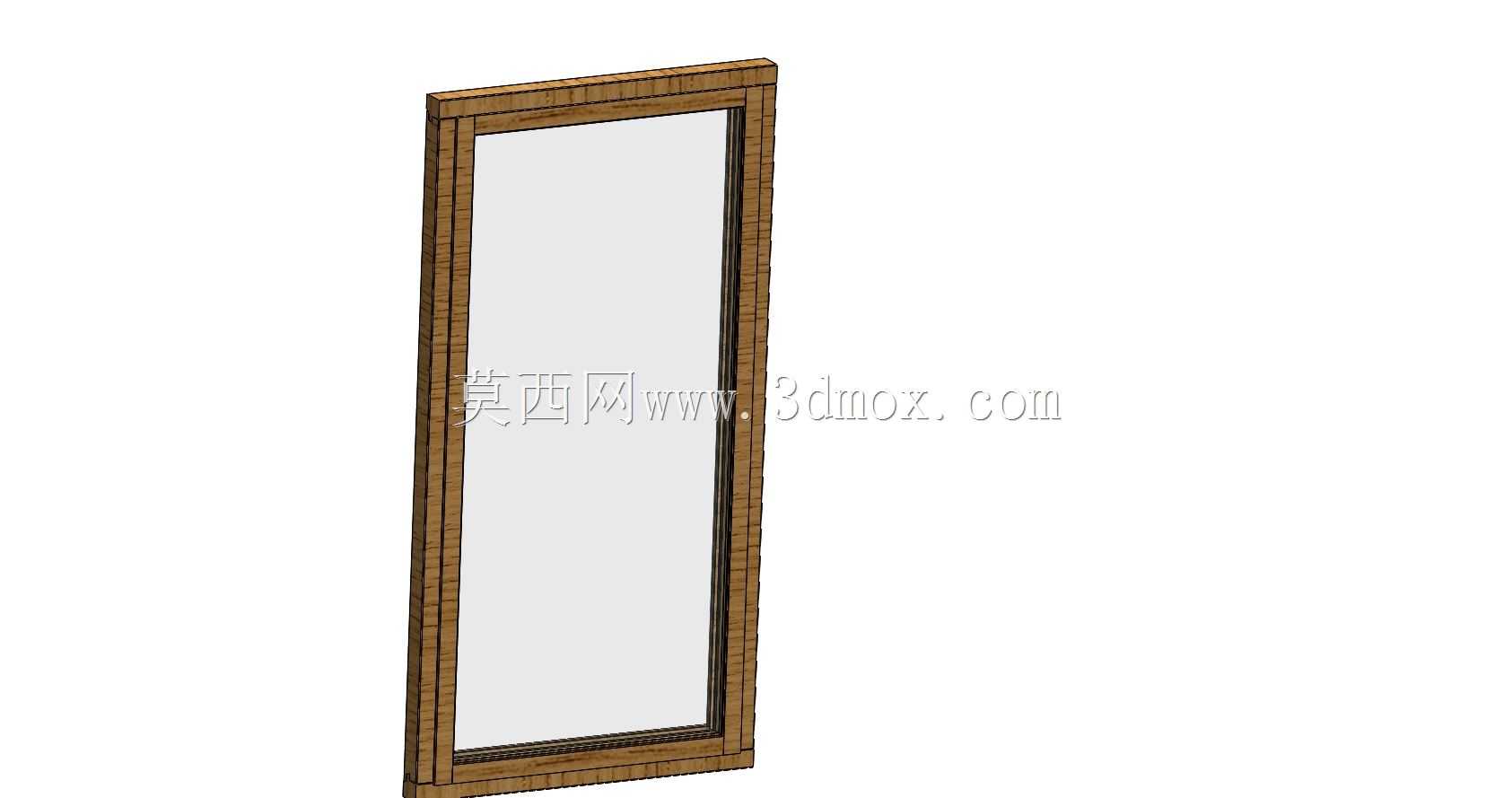

　　从结构设计逻辑来看，整个窗体采用传统榫卯拼接的框架思路做三维建模还原，外框选用集成实木方料做主体，截面做了阶梯式的止口设计，窗扇闭合时能嵌入止口槽内，避免出现框扇错位的情况，考虑到木质材料的湿胀干缩特性，建模时特意在框扇配合位置预留了0.8mm的均匀间隙，既不会因为木材吸水膨胀导致窗扇卡滞，也不会因为间隙过大出现晃动、透光缝隙不均的问题。窗扇部分的芯板没有做复杂的格条拆分，采用整面嵌装的结构，芯板边缘做了45度倒角收边，嵌入窗扇内侧的预留槽内，槽内预留有弹性胶条的安装位，实际生产时可以嵌入硅胶密封条，提升闭合后的隔音与隔尘效果，当然如果是做纯装饰性的隔断窗，也可以省略胶条，直接做刚性配合，进一步突出木质结构的质朴感。

　　外形尺寸上，这款窗按照常规室内门洞的适配比例做参数化建模，整体高度控制在2100mm，宽度为750mm，属于窄边竖长的造型，视觉上能拉高空间的纵向延伸感，外框的截面宽度为80mm，厚度为45mm，刚好适配常规120mm厚的轻钢龙骨隔断墙或者100mm厚的砖砌隔墙，安装时外框与墙体之间的缝隙可以用木楔做临时固定，后续打发泡胶填充后再做窗套收边，不会出现框体突出墙面或者嵌入过深的问题。窗扇的厚度为35mm，比外框薄10mm，闭合后内侧与外框保持齐平，没有突出的棱角，日常走动时不会出现磕碰的情况，合页安装位在建模时就做了沉孔预留，选用常规的5寸平开实木合页即可，不需要现场额外扩孔，能大幅降低现场安装的调整工作量。

　　设计过程中特意规避了很多量产木窗容易出现的结构问题，比如外框的四个角部，没有采用简单的直角平接，而是做了半榫加穿销的结构，三维建模时把穿销的位置做了居中处理，实际组装时涂胶后打入木销，能大幅提升角部的连接强度，避免长期使用后因为木材应力释放出现角部开裂、框体变形的问题。窗框的外侧边缘做了3mm的小圆角过渡，没有做尖锐的直角，一方面是避免运输、安装过程中边角崩茬，另一方面日常使用时也能减少磕碰划伤的风险。窗扇的玻璃安装位预留了5mm的玻璃嵌槽，适配5mm厚的普通清玻璃、长虹玻璃或者磨砂玻璃，用户可以根据实际的隐私需求更换不同的玻璃材质，不需要调整窗体的主体结构，通用性比较强。

　　从实际应用的拓展性来看，这款模型的参数是可调整的，如果需要用在卫生间等潮湿区域，只需要把材质替换成防腐木或者碳化木，调整一下表面涂层的参数即可，结构不需要做大幅改动；如果是做商业空间的展示窗，也可以在窗扇中部增加横向或者竖向的格条，拆分出多格的窗格造型，适配民国风、日式风等不同的装修风格。建模时所有的特征都是独立参数化的，框料的截面尺寸、整体的高宽比例、止口的深度都可以根据实际的项目需求快速调整，不需要重新绘制整体结构，能给结构设计师、室内设计师做方案时节省大量的建模时间，也能直接导出工程图给加工厂做生产下料参考，框料的长度、榫卯的位置都在模型里做了清晰的结构表达，不会出现生产时结构干涉、拼接错位的问题。

　　很多人做木窗建模时容易忽略木材的纹理走向对结构强度的影响，这款模型在建模时就明确了所有框料的木纹方向都是沿构件长度方向延伸的，芯板的木纹方向沿竖向布置，能最大程度降低木材变形的概率，因为木材沿木纹方向的湿胀干缩率只有横向的几十分之一，顺着木纹方向布置构件，长期使用后的变形量会控制在很小的范围内，不会出现窗扇翘曲、关不严的问题。另外在窗框的底部位置，建模时特意做了1度的向内倾斜坡度，哪怕是用在偶尔会溅水的区域，积水也会顺着坡度流向室内侧，不会积在框扇的配合缝隙里导致木材受潮发霉，这个细节是很多纯外观建模容易遗漏的，也是实际生产安装中非常实用的结构设计点。
