轨道运料斗车DEDIETRICH结构设计

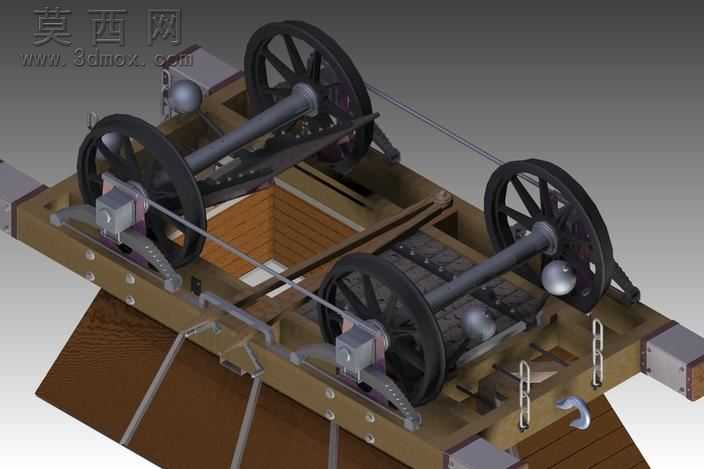

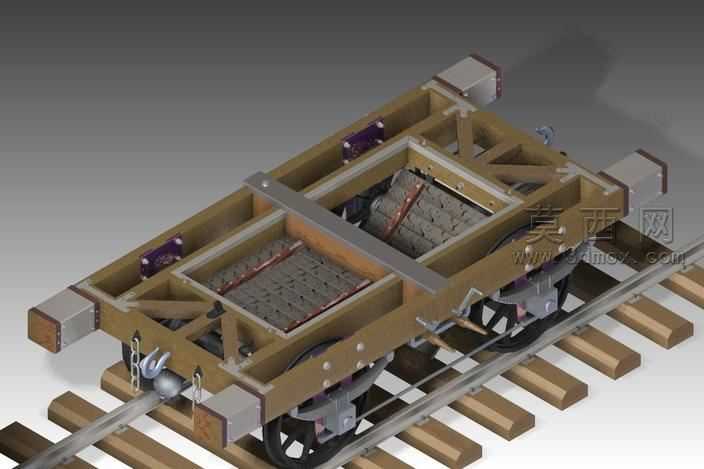

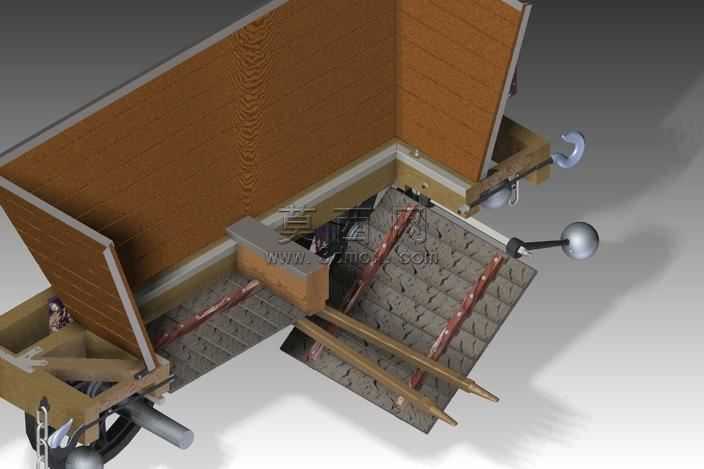

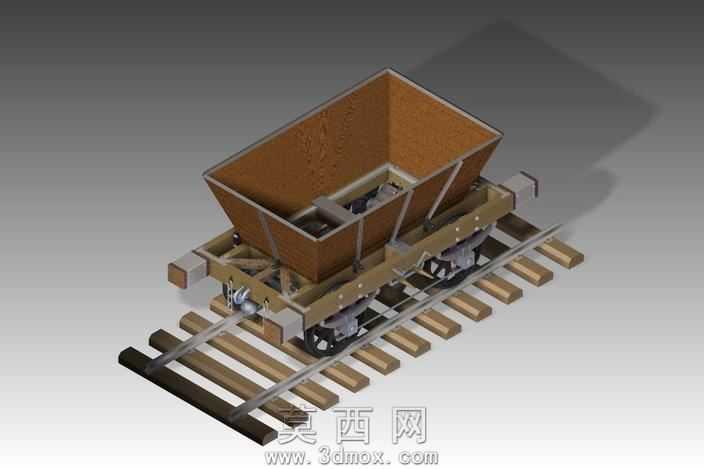

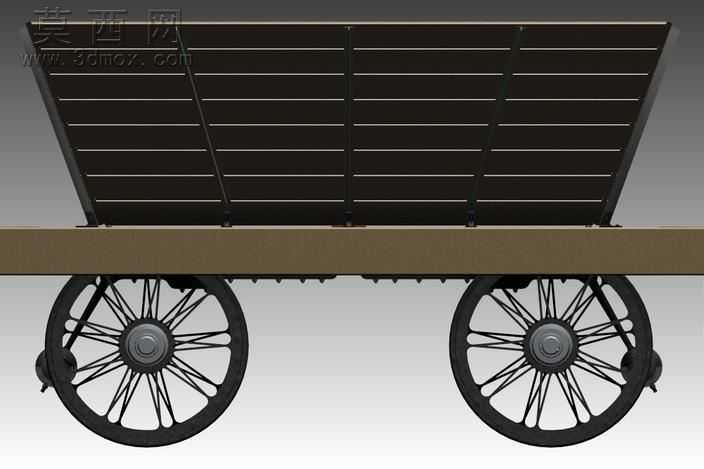

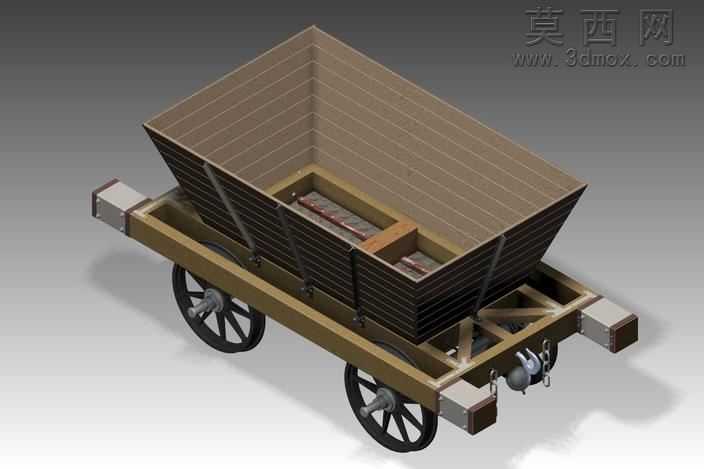

本作品为轨道运料斗车的三维建模设计，整体采用Solid Edge完成全参数化建模，通过合理的特征拆解与装配约束，完整还原了DEDIETRICH型轨道斗车的真实结构与功能形态。建模过程中首先搭建轨道基准体系，按照真实窄轨铁路的轨距、枕木排布参数完成轨道部分的建模，枕木采用长方体特征阵列生成，钢轨通过扫掠命令结合轨头、轨腰、轨底的截面轮廓完成建模，金属材质赋予哑光深灰质感，枕木则做旧化木材质感处理，还原真实轨道的视觉效果。走行机构部分严格按照轨道车辆走行部结构设计，包含轮对、轴箱、侧架、弹簧减震组件等细节，车轮采用旋转特征生成，踏面做符合轨面接触的弧面处理，轴箱与侧架之间添加弹簧装配约束，还原车辆走行过程中的减震功能，金属部件区分铸铁哑光与机加工亮面两种材质，提升结构层次感。上部料斗为敞口梯形结构，采用钣金特征建模，斗壁做加厚处理，内部设置加强筋结构提升装载刚性，料斗材质采用做旧锈褐色金属质感，模拟长期装载物料的磨损痕迹，料斗底部与车架通过铰接支座连接，预留卸料翻转的结构空间。车架主体采用型钢焊接结构建模，通过拉伸、焊接坡口特征还原型钢拼接的细节，车架与走行部、料斗之间的连接螺栓、销钉等标准件均按照国标参数建模，完整呈现装配关系。渲染阶段采用三点布光方案，主光从侧上方照射凸显料斗与车架的结构轮廓，辅光弱化阴影死黑区域，添加地面阴影效果增强模型立体感，整体渲染风格偏向工业写实，清晰展示各部件的结构关系与材质差异。设计过程中充分考虑轨道运料车的实际使用场景，在保证结构强度的前提下优化料斗容积与走行机构的适配性，各部件之间的装配间隙符合实际工程要求，可直接用于结构展示、原理教学以及后续的工程优化参考。
