真空吊舱及桌面用CNC通风台结构

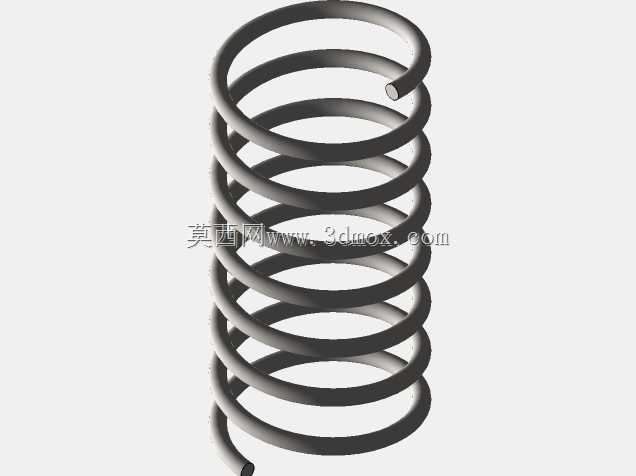

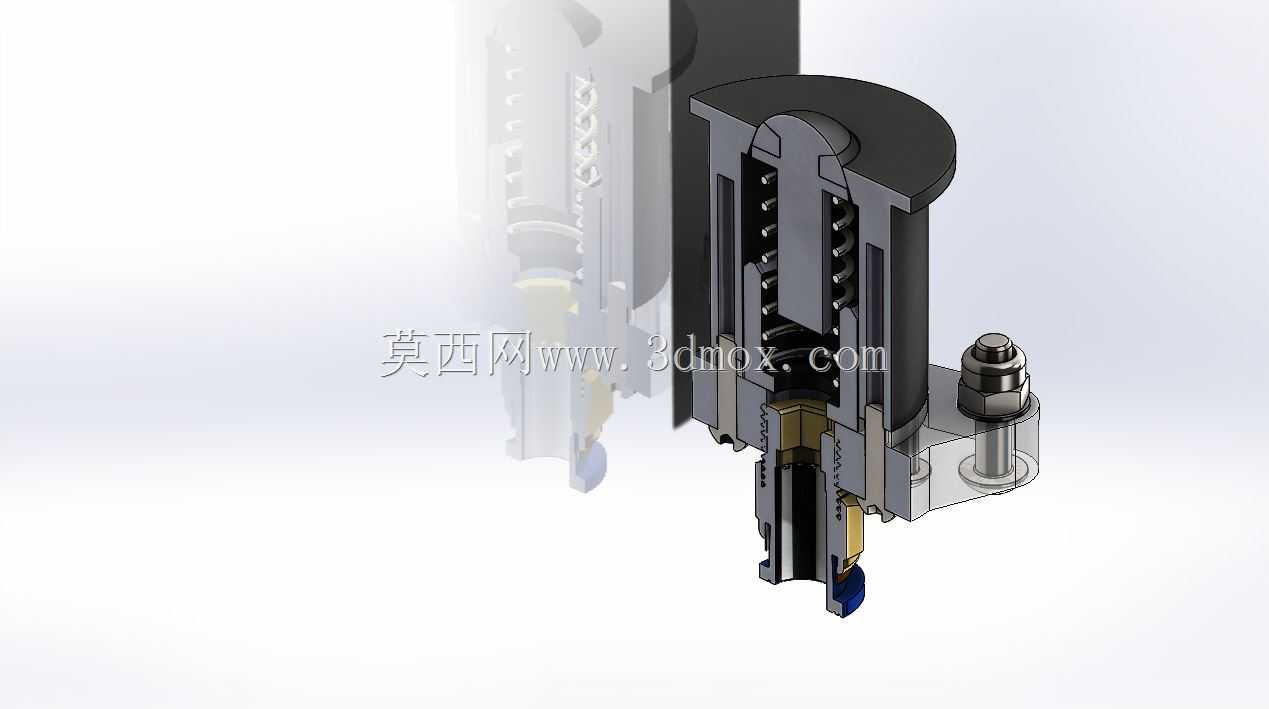

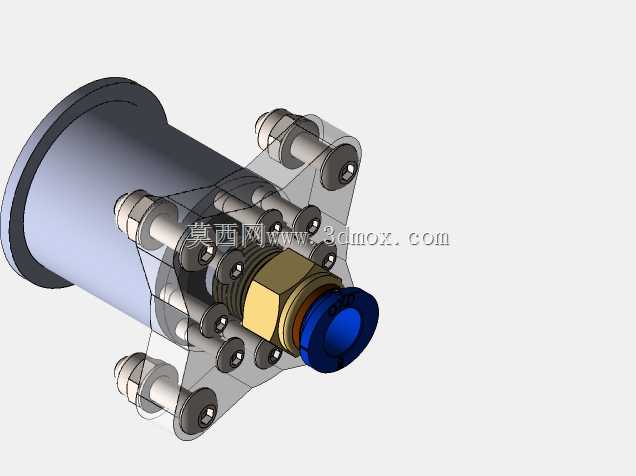

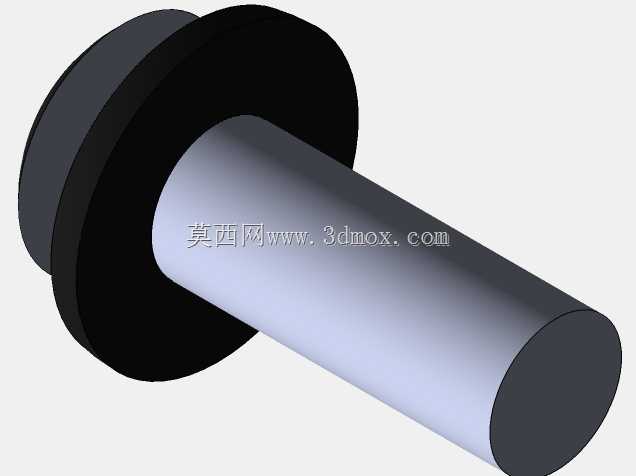

　　这款通风台结构主要适配两类应用场景，一类是小型真空吊舱的气路通断与气流分配环节，另一类是桌面级CNC加工工位的局部真空吸附、废屑抽吸配套使用。从结构拆解来看，整体采用同轴套筒式布局，外层为硬质阳极氧化铝合金壳体，承担整体结构支撑与安装定位作用，壳体侧壁预留的两个安装孔位可直接通过内六角螺栓固定在吊舱舱壁或桌面工装基板上，安装边界控制在直径65mm、轴向长度120mm范围内，不会占用过多周边安装空间，适配紧凑工位的布局需求。内部核心为弹簧复位的阀芯组件，阀芯采用聚四氟乙烯密封件搭配硬质合金导向轴，在无外接气压输入时，弹簧提供恒定预紧力推动阀芯关闭通风通路，避免真空腔室出现压力泄漏；当接入工作气压后，气压克服弹簧预紧力带动阀芯轴向移动，

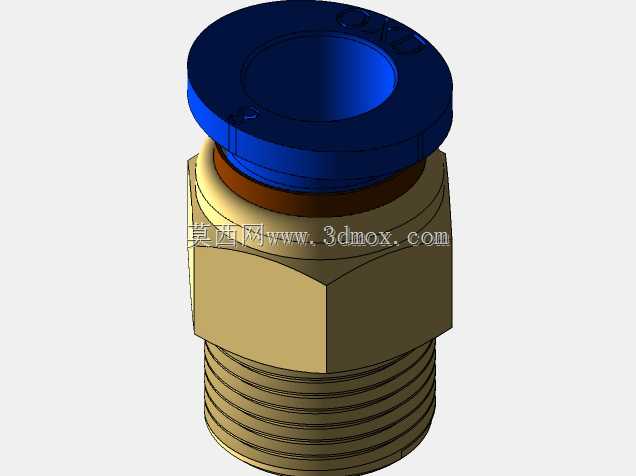

　　打开通风通路实现气流导通，阀芯行程控制在8mm，既保证足够的通流面积，又避免行程过长导致的响应滞后问题。侧方集成的快插式气嘴接口采用标准G1/8螺纹规格，可直接对接常规工业气管，无需额外加工转换接头，气嘴与主壳体之间加装紫铜密封垫片，反复拆装也不会出现密封失效问题。设计过程中优先考虑了工况适配性，针对CNC加工工位存在切削液雾、金属细屑的使用环境，在通风通路入口处加装了缝隙式金属滤网，可阻挡直径0.1mm以上的固体颗粒进入阀芯腔室，避免颗粒卡滞导致的阀芯动作失效；针对真空吊舱的低气压使用环境，所有密封件均采用耐高低温的氟橡胶材质，可在-20℃到80℃的环境温度范围内保持稳定的密封性能，不会因环境温度变化出现密封硬化、泄漏的问题。

　　整体结构没有冗余的异形零件，所有机加工件均采用常规车铣工艺即可完成加工，没有特殊的工艺要求，加工成本可控，后期维护时只需拆开端部端盖即可更换内部弹簧与密封件，无需整体拆解安装基座，日常维护效率较高。在气路通断的响应速度上，经过结构参数匹配，阀芯从全闭到全开的动作时间控制在0.2秒以内，可匹配高频次的真空吸附切换需求，不管是吊舱内的样品固定气路，还是桌面CNC的工件吸附工位，都能满足快速通断的使用要求。
