双法兰式黄铜轮缘结构件设计

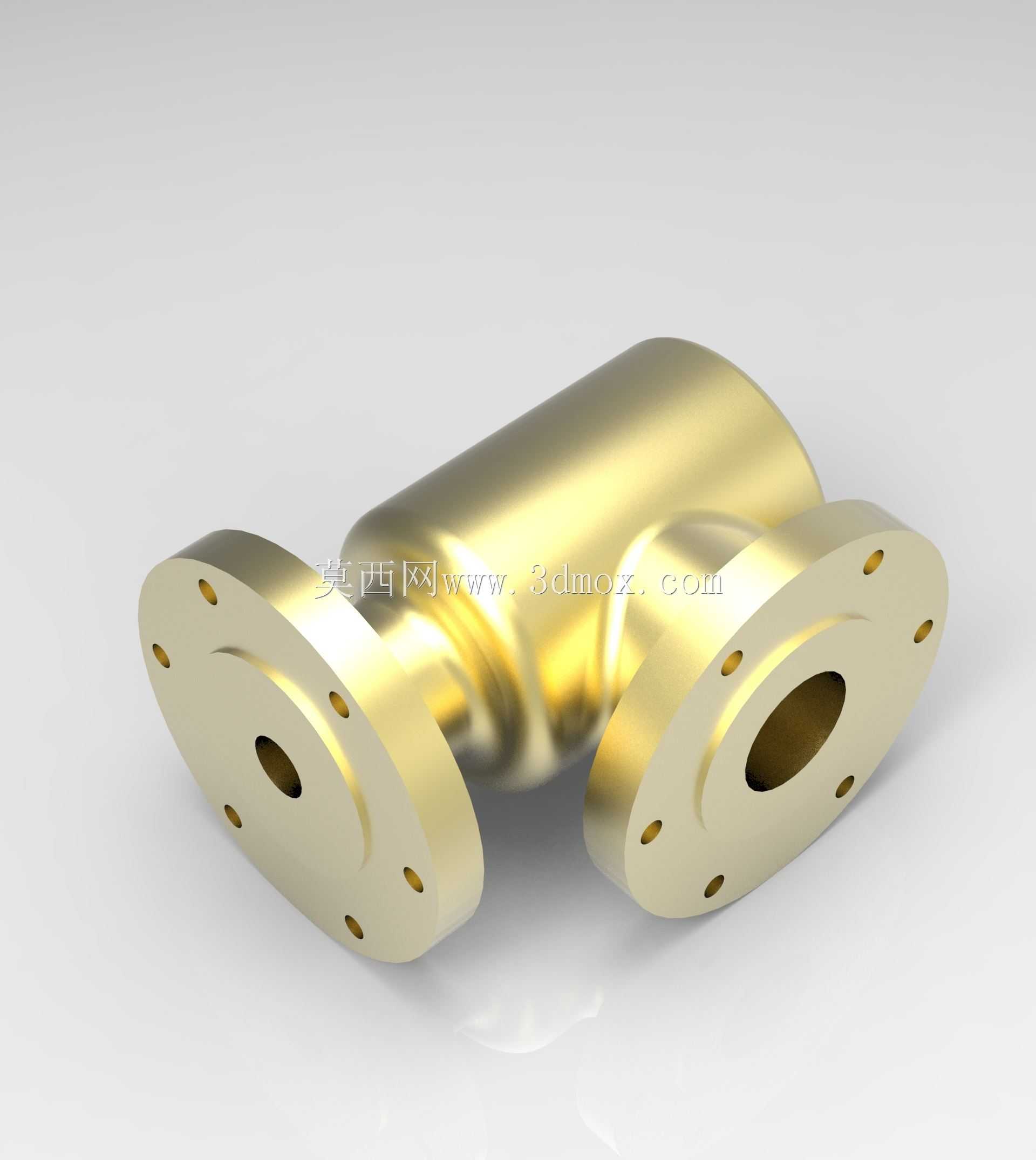

　　这款双法兰结构的轮缘类零件，主要应用在低压流体输送管路的转角连接、小型回转机构的支撑定位场景中，在民用供水支路、小型气动设备管路、轻工设备的回转支撑部位都能见到这类结构的身影。从实际使用场景来看，这类零件既承担管路通断连接的介质导通作用，也可作为小型轮系的外缘支撑基体，两端法兰的安装孔位完全匹配同通径的常规管路法兰标准，不需要额外加工转接件就能直接对接现有管路系统，大幅降低现场安装的适配成本。

　　设计阶段首先考虑的是介质导通的通径匹配，两端法兰的中心通孔直径完全一致，中间过渡腔体做了圆弧顺滑过渡，避免介质在转角位置形成紊流、压损增大的问题，同时圆弧过渡结构也能减少介质内杂质在腔体内的沉积，降低长期使用后的堵塞风险。零件主体采用黄铜材质建模，一方面是利用黄铜本身的耐锈蚀特性，适配水、低压气动介质的输送需求，不需要额外做表面防腐处理就能满足常规工况的使用寿命要求；另一方面黄铜的切削加工性能优异，后期实际加工时刀具损耗小，加工表面光洁度容易保证，适合中小批量的零件生产。

　　外形尺寸上，两端法兰的外圆直径、安装孔的中心距、孔位数量都遵循常规小通径法兰的安装规范，每个法兰端面上均匀布置6个安装通孔，孔位做了沉孔处理，安装时螺栓头可以完全沉入沉孔内，不会突出法兰端面，避免安装后与相邻部件产生干涉。中间的主体筒体部分做了不等径的过渡设计，靠近法兰位置的筒体直径略大，既可以增强法兰与筒体连接位置的结构强度，承受螺栓锁紧时的局部压应力，也能在零件作为轮缘使用时，为内部的轴承、轴套安装预留足够的定位台阶。

　　安装边界方面，这款零件的整体轴向长度、径向最大外圆尺寸都做了紧凑化设计，在保证通径满足流量要求、结构强度满足承压要求的前提下，尽可能缩小整体体积，适合安装在设备内部空间局促的管路转角位置。法兰端面的密封面做了精加工平面设计，安装时只需要搭配对应规格的密封垫片，就能满足低压工况下的密封要求，不需要额外加工密封槽，降低加工工序复杂度。作为轮缘使用时，中间筒体的内孔可以直接压装标准轴套或者滚动轴承，两端法兰的端面可以作为回转件的轴向定位面，不需要额外加装定位挡圈，简化整体轮系的装配流程。

　　建模过程中对所有的转角位置都做了圆角处理，尤其是法兰与筒体连接的根部位置，采用大圆角过渡避免应力集中，在承受管路内压或者螺栓锁紧力时，不会因为应力集中导致根部开裂。零件的壁厚设计充分考虑了黄铜材料的铸造、切削加工工艺性，最小壁厚满足常规砂型铸造或者棒料切削加工的工艺要求，不会出现加工变形、铸造浇不足的问题。两端法兰的安装孔位置度公差在建模时就做了约束，保证与标准法兰对接时孔位完全对齐，不会出现安装错位需要重新扩孔的问题。

　　从实际选型角度来看，这类结构的零件适合通径在15-25mm区间的低压管路，工作压力不超过1MPa的工况下使用，既可以作为管路转角接头，也可以作为小型手轮、从动轮的轮缘基体，一形多用，在轻工机械、民用给排水、小型气动设备上的适配性很强。建模时所有的尺寸参数都可以根据实际使用的通径、压力等级做参数化调整，不需要重新绘制整体结构，只需要修改对应参数就能生成不同规格的同系列零件，大幅提升同类型零件的设计效率。
