双轮铰接式导向滑轮组结构设计

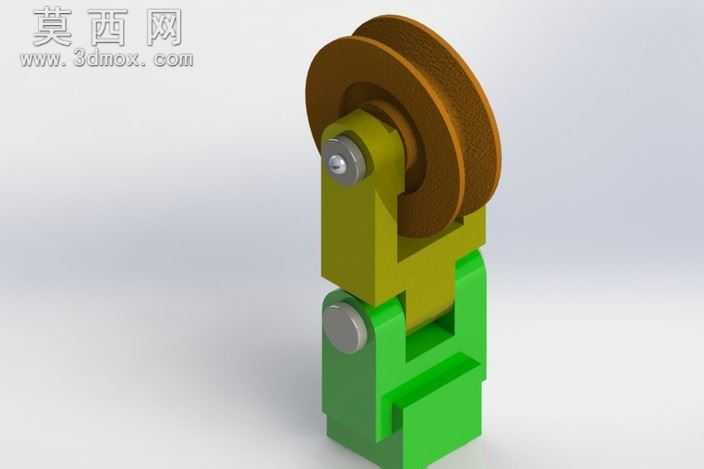

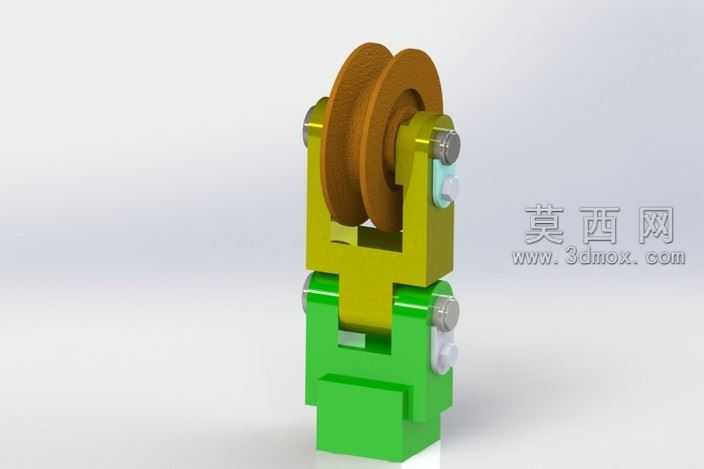

本作品为双轮铰接式导向滑轮组，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配公差规范，对各部件的配合间隙、安装孔位同轴度进行了精准约束，确保虚拟装配状态下无干涉问题。模型整体分为上下两个铰接支座、双槽滑轮本体、连接销轴、锁紧端盖几个核心模块，上部支座采用亮黄色工程塑料质感材质，下部支座为亮绿色高强度工程材质，滑轮本体为棕褐色耐磨尼龙材质，金属销轴与端盖采用镀锌钢材质，不同材质的渲染参数经过反复调试，金属部件添加了细微的环境反射效果，塑料部件保留了适度的漫反射质感，滑轮轮槽表面添加了细微的磨砂纹理，还原真实工业配件的材质表现。结构设计上采用上下分体铰接形式，上部支座通过横向销轴与滑轮架连接，可实现滑轮沿销轴的周向转动，上下支座之间通过纵向销轴实现铰接，允许整体滑轮组沿纵向轴线小角度摆动，能够自适应绳索牵引过程中的角度偏移，避免绳索与轮槽发生偏磨。滑轮采用双轮槽并行设计，可同时适配两根牵引绳索的导向需求，轮槽边缘做了圆弧倒角处理，降低绳索滑动过程中的磨损风险。建模过程中对所有部件进行了参数化关联，修改核心尺寸参数即可快速调整滑轮规格，适配不同载荷等级的使用需求，整体结构紧凑，装配逻辑清晰，各部件均可独立拆分，可直接用于工程出图、3D打印样件验证或者虚拟装配仿真场景，完整还原了工业用导向滑轮组的典型结构特征与设计逻辑。
