带透明翻盖的CD收纳盒结构设计

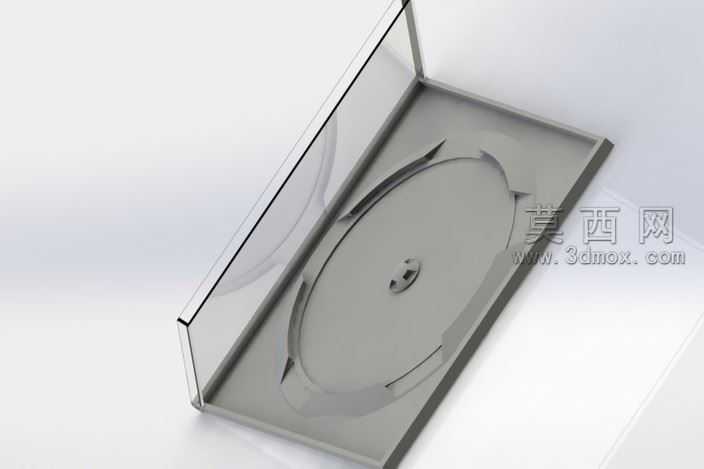

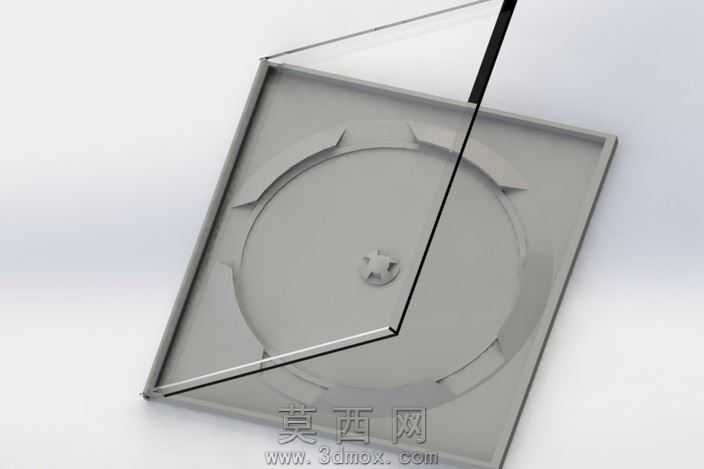

本款CD收纳盒采用三维参数化建模方式完成整体结构设计，建模过程中优先围绕光盘收纳的核心功能进行尺寸基准设定，首先确定内部圆形承托区域的直径参数，匹配标准120mm规格CD光盘的尺寸需求，承托区域中心设置星形定位凸台，可卡入光盘中心的定位孔，避免光盘在盒内发生滑动移位。承托区域周边均匀分布四个弧形限位挡边，挡边高度略低于光盘厚度，既可以对光盘边缘形成侧向限位，又不会阻碍透明翻盖的闭合动作。盒体主体采用硬质塑料材质设计，建模时对壳体壁厚做均匀化处理，所有转角位置均设置圆角过渡，避免应力集中导致的壳体开裂问题，同时提升整体外观的流畅度。盒体上边缘设置翻盖连接的铰接结构，采用一体成型的薄型铰接位设计，无需额外加装金属合页即可实现翻盖的翻转开合，铰接位的转动角度经过参数校核，可满足翻盖完全翻开至120度的使用需求，方便取放内部的光盘。透明翻盖采用高透塑料材质设计，建模时对翻盖的边缘做包边处理，包边结构可与盒体上沿的卡槽紧密扣合，闭合后能够实现防尘防护效果，同时透明材质无需打开盒盖即可直接观察内部是否存放光盘。渲染阶段为盒体主体赋予哑光浅灰色塑料材质，调整材质的粗糙度参数模拟真实注塑件的表面质感，为透明翻盖赋予高透亚克力材质，设置合理的折射与透明度参数，还原透明盖板的通透视觉效果，同时在场景中添加柔和的环境光，突出盒体的结构层次与材质差异，整体结构设计兼顾实用性与外观简洁性，各部件之间的配合间隙经过反复校核，确保开合动作顺畅无卡顿，扣合后连接紧密无松动。
