Ender3V2线性轨道限位止挡支架

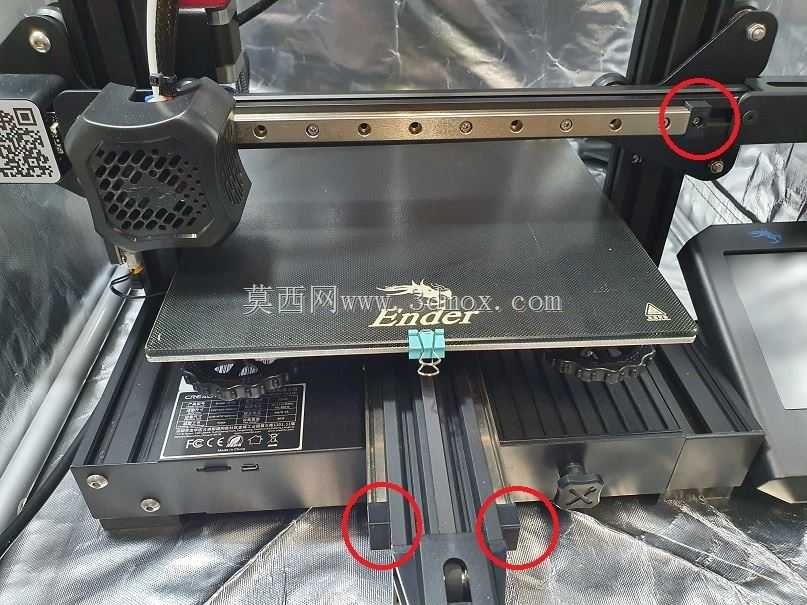

　　桌面级FDM3D打印机在改装线性导轨的作业场景中，X轴运动组件的行程限位是极易被忽略的结构细节，原厂配套的限位结构仅适配原有滚轮滑动架构，更换线性导轨后，运动滑块的行程边界失去原有硬限位约束，极易出现滑块超程脱出导轨、运动组件撞击机身框架的问题，严重时会直接造成导轨变形、打印头磕碰热床等不可逆的设备损坏。这套止挡支架的设计完全围绕线性导轨改装后的实际安装边界展开，安装位置分别对应X轴横梁导轨的端部、Y轴床身导轨的前后端，所有安装孔位完全匹配对应型号线性导轨的端面固定螺纹规格，不需要对原有打印机机身做二次钻孔、切削等破坏性改装，直接利用导轨自带的端面安装位即可完成固定。从功能特性上看，支架的止挡面做了加厚结构处理，

　　接触位置预留了缓冲垫安装槽，可以粘贴聚氨酯缓冲垫抵消运动组件高速移动到行程端点时的刚性冲击，避免长期撞击导致的支架松动、导轨移位问题。设计过程中充分考量了不同改装方案的尺寸兼容性，支架的突出高度严格控制在运动组件的运动包络范围内，不会和打印头风扇罩、热床调平传感器、皮带张紧结构产生运动干涉，X轴端的止挡支架同时兼顾了限位触片的触发功能，不需要额外调整原厂限位开关的安装位置，就能保证设备回零动作的触发精度和改装前保持一致。Y轴位置的两个止挡支架分别对应热床向前出料、向后回零的两个行程端点，支架的侧向做了切边处理，避开Y轴同步带的运动路径，不会出现磨带、卡滞的问题。所有安装面的平面度公差控制在0.1mm以内，安装后和导轨端面完全贴合，

　　不会出现倾斜导致的止挡位置偏移，支架的壁厚做了均匀化处理，采用3D打印加工时不会出现壁厚突变导致的翘曲变形，打印完成后不需要做额外的打磨、支撑去除后的修整作业，直接可以上机安装使用。实际使用场景中，这套支架可以适配所有采用MGN系列线性导轨改装的Ender3V2机型，不管是X轴单导轨改装还是XY双轴全套线性导轨改装，都能通过这套支架完成硬限位防护，弥补了原厂改装方案中缺失的行程防护结构，大幅降低线性导轨改装后的设备故障风险，同时不会占用额外的机身空间，也不影响原有设备的外罩安装、耗材架固定等附属结构的使用。
