精密薄型机用平口夹持工装结构

　　这款薄型夹持工装的设计初衷，是为了填补常规机用虎钳在狭小加工空间内的装夹空白，在精密零件加工、小型工装夹具配套、桌面级加工设备装夹场景中有着极高的适配性。不同于传统厚重型机用虎钳的结构设计，这款薄型结构在保证夹持刚性的前提下，大幅压缩了整体高度尺寸，能够适配Z轴行程有限的小型加工中心、桌面级CNC设备、精密磨床以及线切割机床的装夹需求，避免因工装本身高度过高导致的加工行程不足问题。

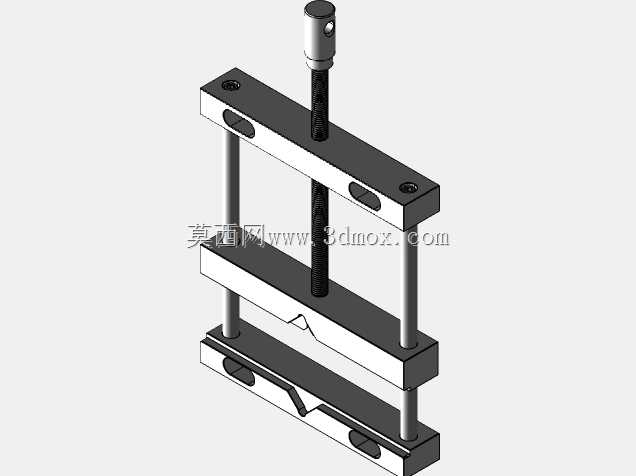

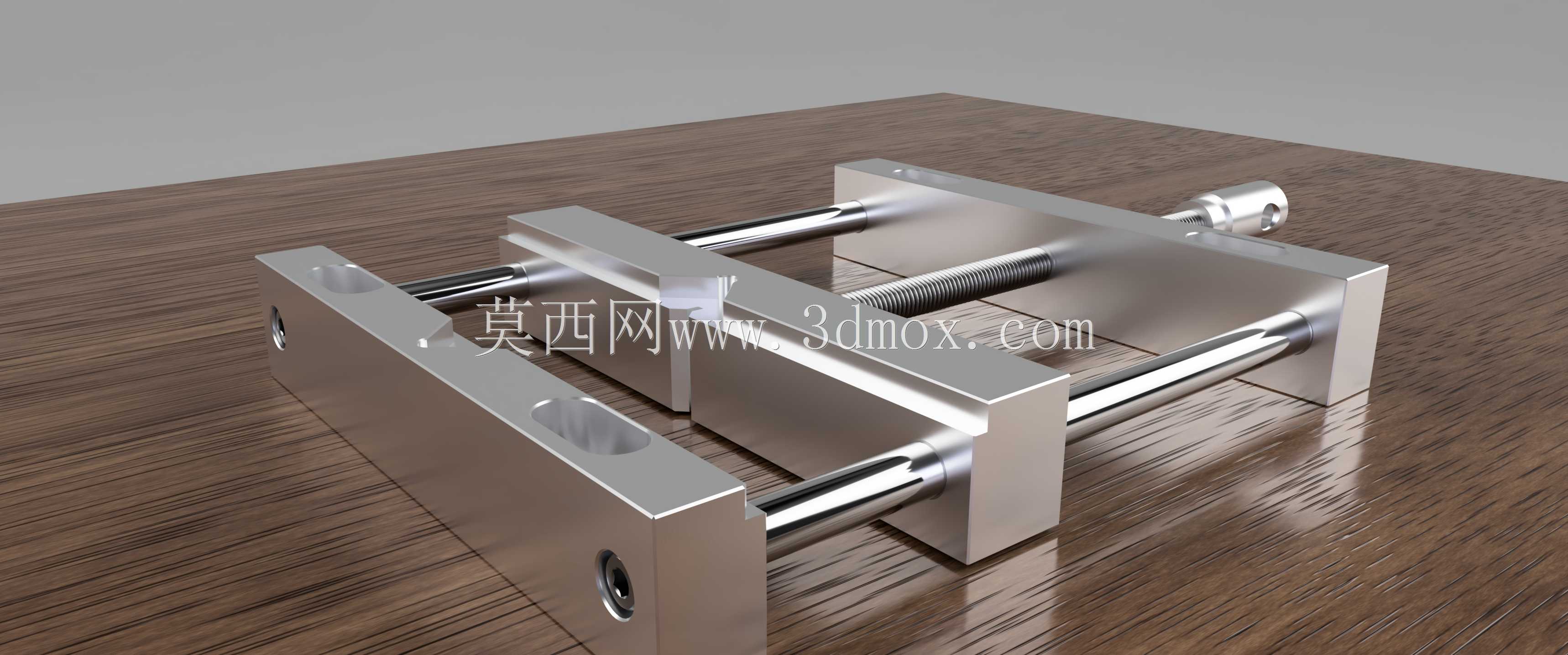

　　从功能特性来看，该工装采用双导杆导向搭配单丝杆驱动的结构形式，两根平行布置的光面导杆贯穿活动钳身与固定钳身，能够在活动钳身移动过程中提供稳定的导向支撑，避免单丝杆驱动容易出现的钳身偏摆问题，保证夹持面的平行度公差控制在合理范围内。丝杆采用梯形螺纹传动，具备良好的自锁性能，装夹工件后不会因为加工过程中的切削振动导致夹持力松脱，同时梯形螺纹的传动效率适中，操作人员无需借助加长力臂即可获得足够的夹持力矩，适配小型有色金属零件、薄壁型材、小型机加工件的装夹需求，不会因为夹持力过大导致薄壁工件产生装夹变形。

　　设计过程中，工程师充分考虑了工装的安装边界条件，固定钳身的底座部分预留了标准的安装沉孔与定位槽，既可以通过T型螺栓直接固定在标准机床工作台上，也能够配合通用平口钳的安装底座实现快速换装，整体安装孔位的间距符合常规小型工装的安装规范，无需额外加工过渡连接板即可完成部署。钳身的夹持面设计为平面结构，可根据实际加工需求额外加装软钳口、V型钳口等配件，拓展对圆柱形工件、异形工件的夹持能力，固定钳身与活动钳身的夹持面平面度经过精加工处理，能够保证工件装夹后的定位精度，满足半精加工与精加工工序的装夹要求。

　　在实际生产场景中，这类薄型虎钳常被用于小型通讯结构件、精密五金零件、3D打印后处理工件的装夹作业，尤其是在多工位工装排布的加工场景中，薄型的结构设计能够在同一工作台面上布置更多装夹工位，提升单次走刀的加工效率，同时较低的整体高度能够降低刀具的悬伸长度，减少加工过程中的刀具振颤，提升零件加工后的表面质量。导杆与钳身的配合部位采用了间隙配合加润滑储油槽的设计，长期使用过程中能够保持顺畅的移动手感，不会因为金属碎屑进入配合间隙导致卡滞，日常维护仅需定期清理导杆表面的切屑并涂抹少量润滑脂即可，无需复杂的拆解保养。
