双单元配置木质腔体超低音扬声器结构

　　在民用音频重放、小型室内扩声场景里，超低音扬声器承担着低频段声信号重放的核心作用，常规全频扬声器受限于振膜尺寸与腔体容积，很难覆盖40Hz-200Hz的低频区间，容易出现低频下潜不足、大动态下失真的问题，这款双单元配置的木质腔体超低音结构，就是针对这类场景做的针对性结构设计。从实际安装边界来看，整个腔体采用方正的落地式木质结构，底部预留了四个内收的支撑脚，支撑脚高度控制在30mm左右，既可以让箱体底部和放置面留出足够的缓冲间隙，避免放置面的共振传导影响低音纯净度，也能减少地面反射声的相位干涉，四个支撑脚的安装点位分布在腔体底部四角，单脚承重冗余按照单只扬声器满功率工作时的振动载荷做了1.5倍的安全系数设计，

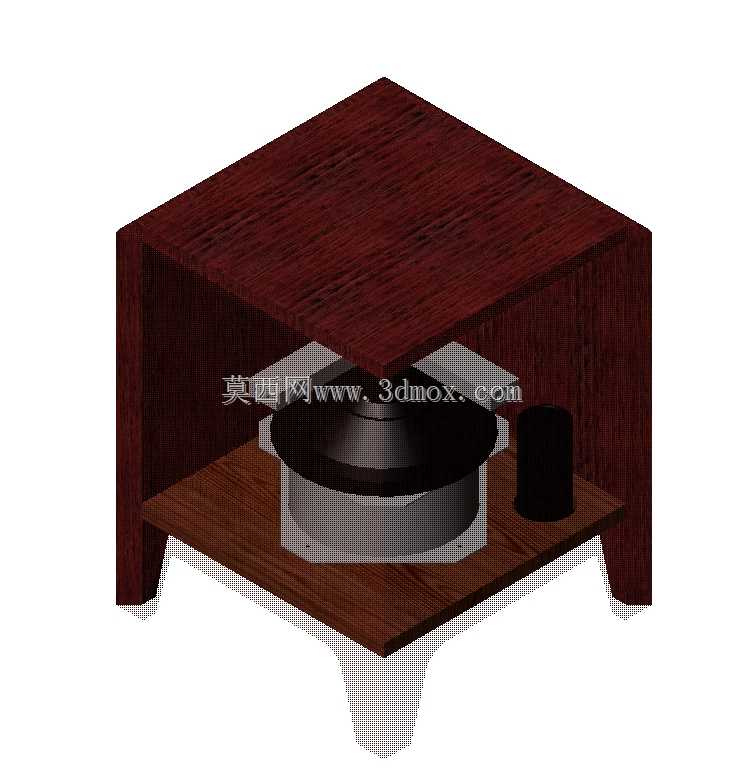

　　避免大音量下箱体出现移位或者共振异响。腔体本身采用高密度板材拼接结构，板材厚度根据不同位置的受力与声学需求做了差异化设计，顶面与侧面的板材厚度不低于18mm，内部做了不规则的加强筋布局，没有采用平行的内壁结构，就是为了减少腔体内的驻波堆积，避免低频出现浑浊的轰鸣感。单元安装位设置在腔体内部的中层隔板上，和常规外露式低音单元不同，这种内置式的单元布局，让单元振膜完全处于腔体内部的声学空间里，前向的声辐射通过腔体下部的开放空间向外扩散，这种设计可以让低频的扩散角度更宽，不会因为单元指向性导致听音位置偏移时低频量感出现明显衰减。双扬声器的配置并不是简单的两只单元并联安装，两只单元的安装点位做了对称式布局，间距按照单元有效振膜半径的1.

　　2倍设置，既可以保证两只单元的声耦合效率，让低频声压级在相同功率下提升3dB左右，也能避免间距过大导致的中低频段出现声干涉。中层隔板除了固定单元之外，还承担着腔体分隔的作用，把整个木质箱体分成上下两个独立的声学腔室，上部腔室为密闭式结构，作为单元的背腔使用，背腔容积根据单元的Thiele-Small参数做了精准匹配，保证单元的谐振频率落在设计的低频下潜点上，不会因为背腔容积过小导致低频发硬，也不会因为容积过大导致单元阻尼不足出现拖尾。下部腔室为半开放结构，单元正向辐射的声波通过下部空间向外传递，腔室内侧没有做平行面设计，边角位置都做了斜向的导声结构，引导声波均匀向外扩散，同时在腔室一侧预留了无源辐射器或者分频电路的安装位，后期可以根据实际的频响需求加装对应的配件，不需要对整体腔体结构做破坏性修改。从实际使用场景来看，这种结构的超低音扬声器既可以搭配桌面立体声系统做2.1声道的低音补充，也可以多只组合用于小型家庭影院的低频声道重放，安装时不需要额外的固定支架，直接放置在地面即可，支撑脚的设计可以适配地毯、硬质地板等不同的放置面，不需要额外加装减震脚垫。接线端口预留位置在腔体后侧下部，接线时不需要挪动整个箱体，手伸到箱体下部就可以完成线缆插拔，端口周边做了加厚的板材补强，避免插拔线缆时的作用力导致板材开裂。整个结构的装配逻辑采用分层组装的方式，先完成内部中层隔板与单元的安装接线，再拼接上下腔体的板材，最后安装顶面与支撑脚，

　　所有拼接位置都采用榫卯加粘接的方式，没有外露的固定螺丝，既保证了腔体的整体密封性，也让外观看上去更整洁，不会因为螺丝松动导致腔体漏气影响低频表现。在结构设计阶段，就考虑到了不同功率单元的适配性，中层隔板的单元安装孔预留了通用的安装尺寸，可以适配市面上多数8英寸到10英寸的低音单元，用户更换不同参数的单元时，只需要调整内部的吸音棉填充量，就可以获得理想的频响曲线，不需要重新加工安装孔位。腔体内部的走线全部沿着内壁的走线槽布置，用线卡固定在板材上，避免单元工作时的振动导致线缆晃动碰撞内壁产生异响，分频电路的安装位预留了足够的散热空间，即使长时间大功率工作，电路元件的热量也可以通过木质板材自然散发，不会出现过热保护的问题。
