带集成功放反平行结构超低音音箱设计

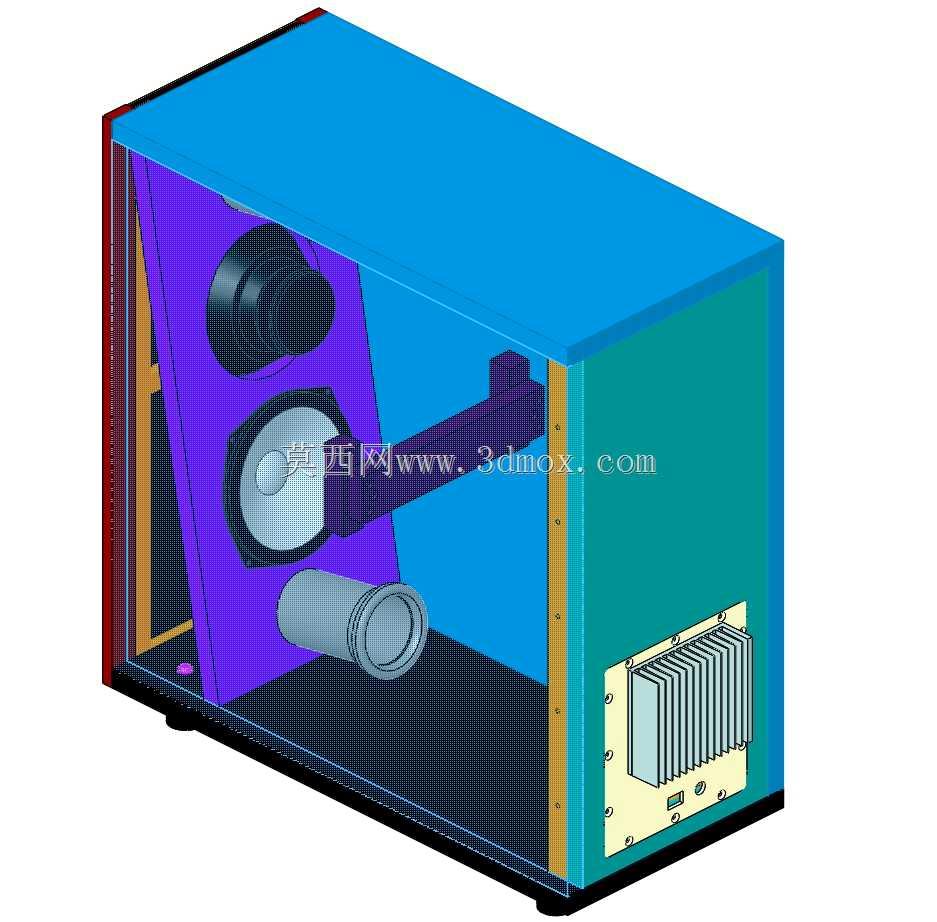

　　这款超低音扬声器采用反平行扬声器配置方案，将功放模块集成于箱体内部，主要面向家庭影音、小型专业扩声、车载音频改装等场景使用，负责重放20Hz-200Hz频段的低频信号，弥补全频音箱低频下潜不足的问题，提升整体声场的氛围感与冲击力。从结构设计来看，反平行布置的扬声器单元可抵消单元工作时产生的机械振动，降低箱体谐振带来的音染，减少额外的减震结构设计需求，同时让箱体内的气流分布更均匀，提升低频输出的线性度。箱体采用斜置内部隔板设计，可在有限的箱体容积内优化声学腔体路径，等效延长倒相管长度，无需额外增加箱体外部尺寸即可获得更低的低频下潜点，兼顾小体积摆放与低频性能需求。集成的功放模块布置于箱体侧方的散热片安装位，散热片直接外露于箱体外部，

　　可在满功率输出时快速将功放工作产生的热量导出，避免长时间大功率工作出现过热保护，同时功放与扬声器单元的接线路径大幅缩短，减少线路损耗与信号干扰，提升低频响应的瞬态表现。安装边界方面，箱体底部预留了标准减震脚垫安装位，可直接放置于硬质平面使用，侧方与背部预留了壁挂安装孔位，支持壁挂、嵌入机柜等多种安装方式，背部的接线端口采用下沉式设计，安装时不会因为线材弯折导致箱体无法贴合安装面。设计过程中优先考虑了装配便利性，箱体采用拼接式结构，各板材通过定位槽配合紧固件连接，内部隔板与扬声器安装位预先做了密封槽设计，装配时配合密封胶条即可保证箱体气密性，无需额外打胶处理，降低生产装配的工艺难度。扬声器单元的安装孔位采用通用标准尺寸，后期维护更换单元时无需重新加工箱体，功放模块采用插拔式接线端子，检修时可快速拆卸，无需拆解整个箱体。
