PLA材质3D打印窗帘轨道挂钩结构设计

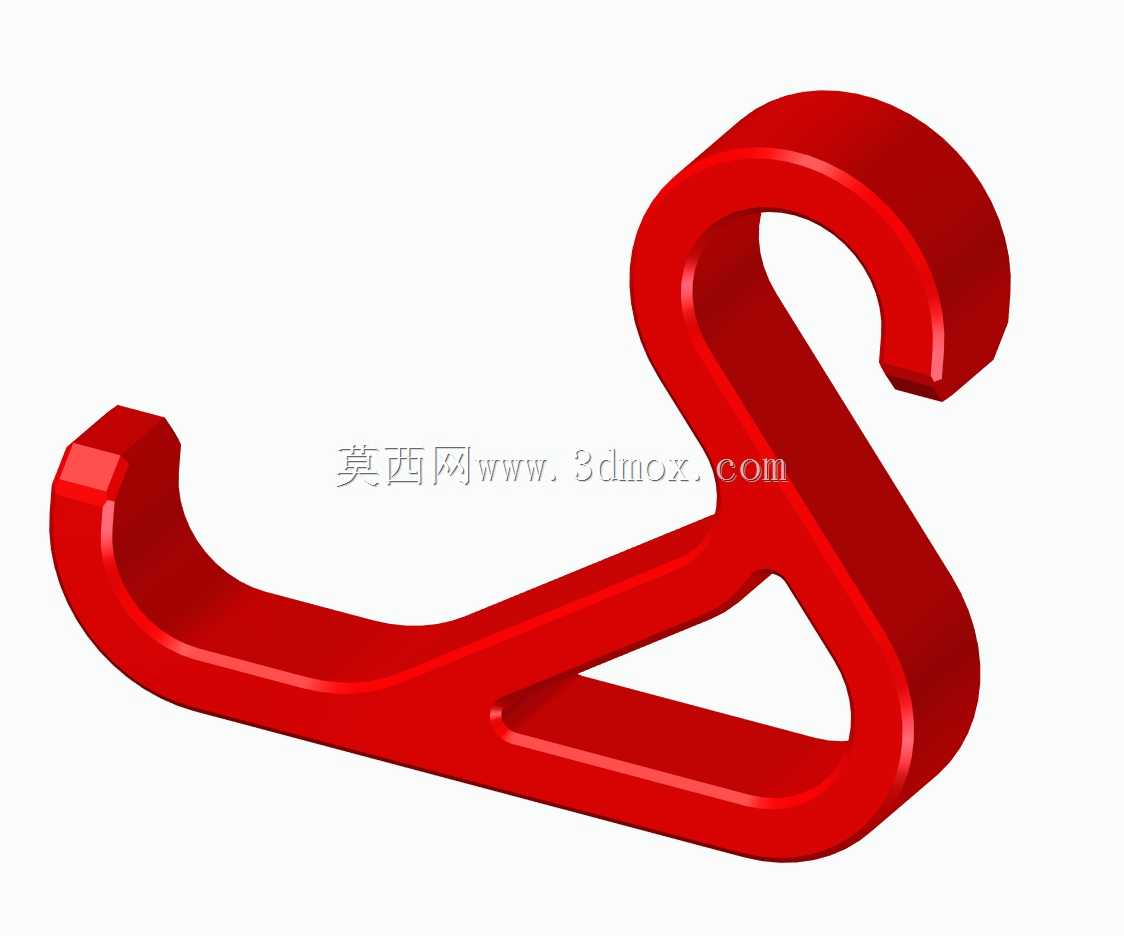

　　这款挂钩采用PLA线材通过熔融沉积成型工艺加工，适配常规家装窗帘轨道的卡装结构，主要用于悬挂布艺窗帘、浴帘等帘类织物，也可拓展用于轨道式置物架的轻型挂件挂载，适配日常家居、小型办公隔断的帘布安装场景。从结构设计来看，挂钩整体采用一体化无拼接构型，上部为与轨道卡槽匹配的卡接段，截面做了适配轨道内槽的圆弧过渡，卡入后可沿轨道轴向顺畅滑动，同时卡接段两侧做了限位凸缘，避免滑动过程中从轨道槽内脱出；下部为圆弧承托钩体，钩体开口角度经过反复调试，既保证挂入帘布挂环时操作顺畅，又能防止挂环在帘布拉动过程中意外滑脱，钩身内侧做了微小的防滑棱，可减少挂环与钩体之间的相对窜动。设计阶段充分考虑了FDM3D打印的工艺特性，整体结构无大角度悬空面，

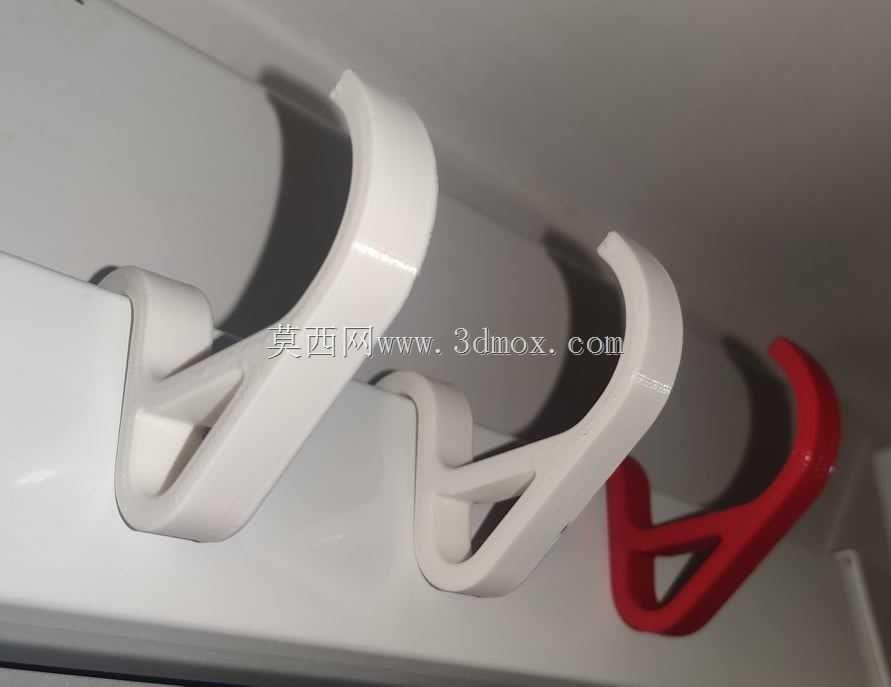

　　打印时无需添加额外支撑，减少后期支撑去除的工作量，同时避免支撑残留影响挂钩表面顺滑度；壁厚设置为2.2mm，既保证PLA材质下的结构强度，可承载单钩2kg以内的帘布重量，又不会因壁厚过大导致打印翘曲、耗材浪费。安装边界方面，上部卡接段的宽度适配市面上主流的16mm宽度窗帘轨道内槽，卡入时无需额外工具，对准轨道槽推入即可完成固定，拆卸时只需轻微掰开卡接段两侧即可取下，无需破坏轨道原有结构。钩体的圆弧半径设置为12mm，可适配市面上绝大多数直径8mm以内的帘布挂环、S钩等挂载配件，钩体末端做了1.5mm的上翘收边，进一步降低挂环滑脱的概率。在实际使用场景中，这类3D打印挂钩可作为原装窗帘挂钩损坏后的快速替换件，无需等待五金配件采购，

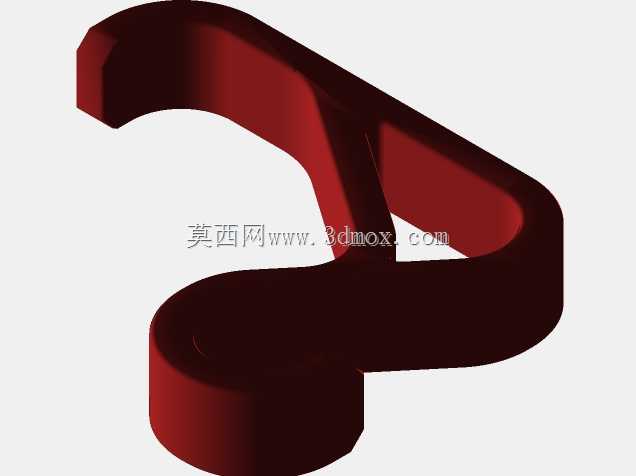

　　打印完成即可投入使用，也可根据实际轨道尺寸灵活调整卡接段参数，适配非标准规格的窗帘轨道、浴帘杆等挂载基体。结构受力上，钩身与上部卡接段的衔接处做了三角加强筋结构，分散挂载时的应力集中，避免长期挂载后衔接处出现断裂，整体外表面做了圆角过渡，无尖锐棱角，安装和使用过程中不会刮伤帘布或者划伤手部。
