Ender3Pro适配E3DV6挤出机支架带风管风机组件

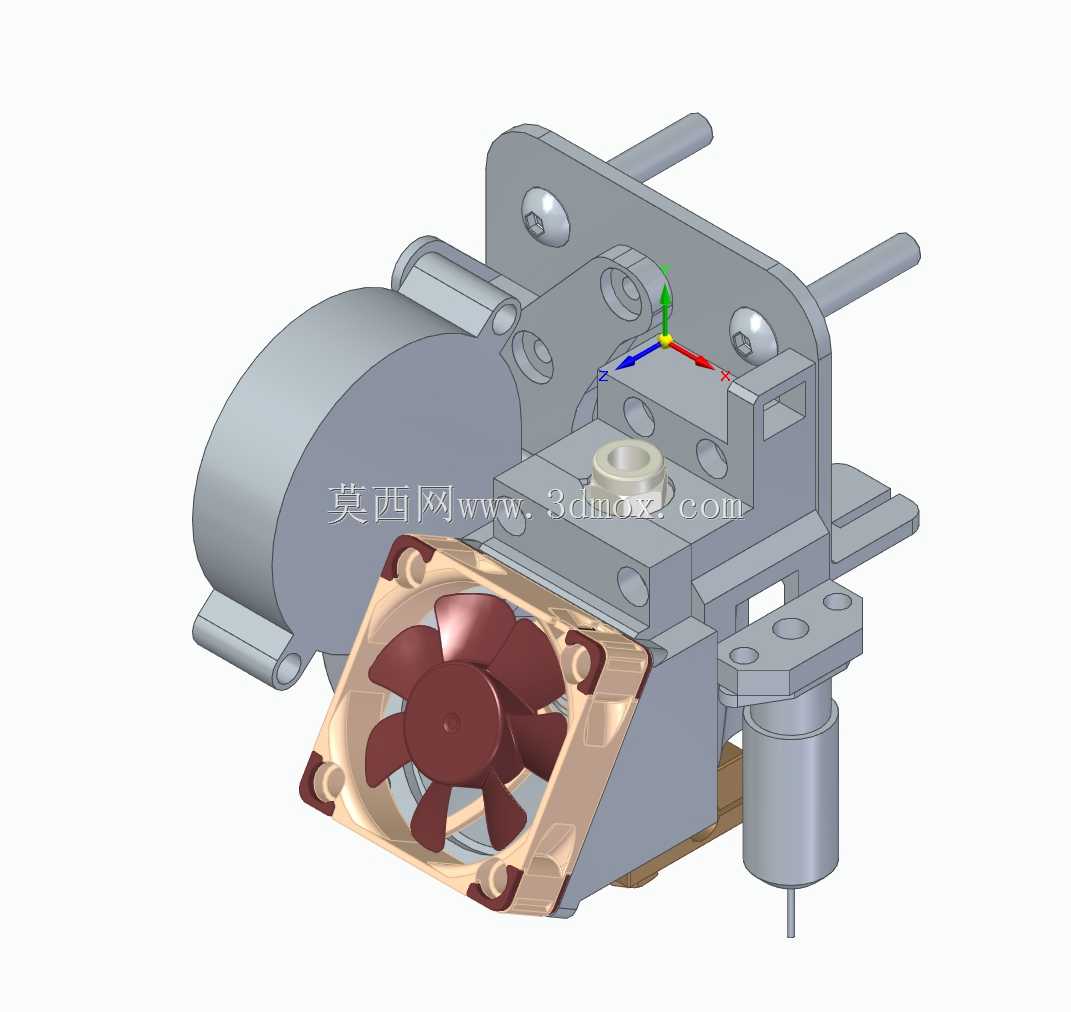

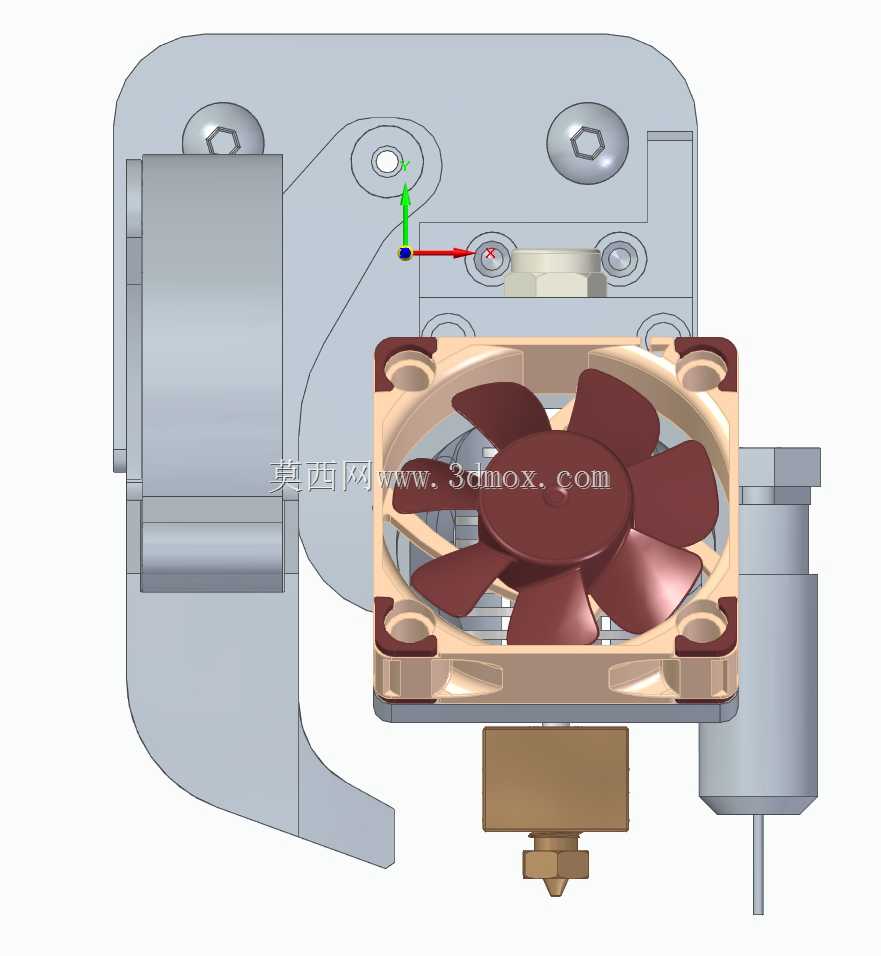

　　这套组件是面向桌面级FDM3D打印机改装场景开发的功能集成部件，核心作用是为E3DV6波顿挤出机提供稳定的安装基准，同时整合散热风道与冷却风机安装位，解决挤出头散热不足、打印件层间冷却不均的常见改装痛点。从结构设计逻辑来看，整个组件以金属安装板为核心承载基体，板件上预留的多组安装孔位完全匹配Ender3Pro机型的X轴滑台安装基准，不需要对原有设备的运动结构做打孔、切削等破坏性改动，就能直接替换原厂挤出头安装座，大幅降低改装的操作门槛。板件上方的定位凸台与卡槽结构，是专门为E3DV6热端的固定法兰设计的，装配时热端插入定位孔后，配合M3螺钉与M3热嵌件就能完成锁紧，定位精度可以控制在0.1mm以内，避免热端在高速打印过程中出现晃动偏移，保证打印尺寸的稳定性。

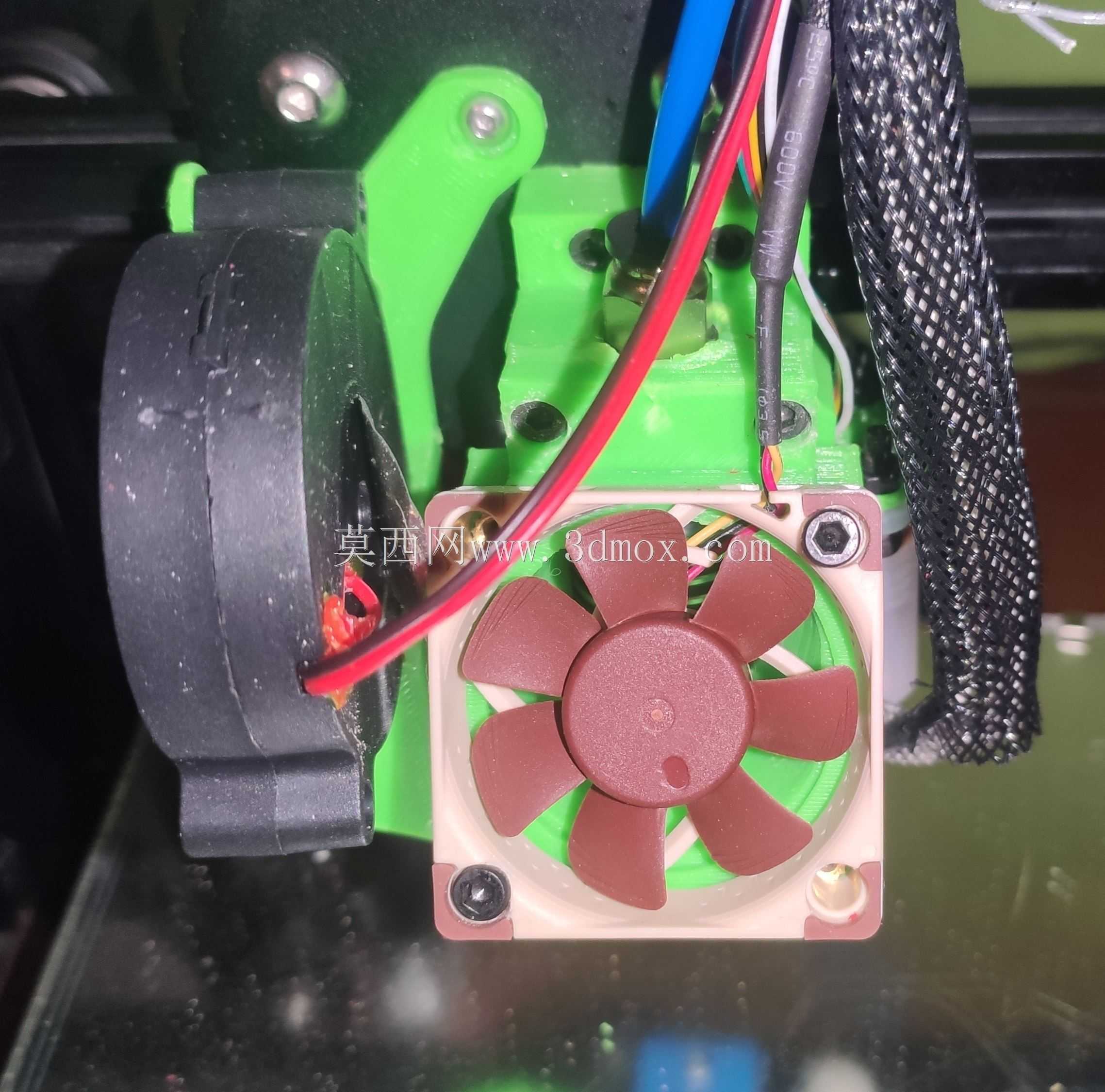

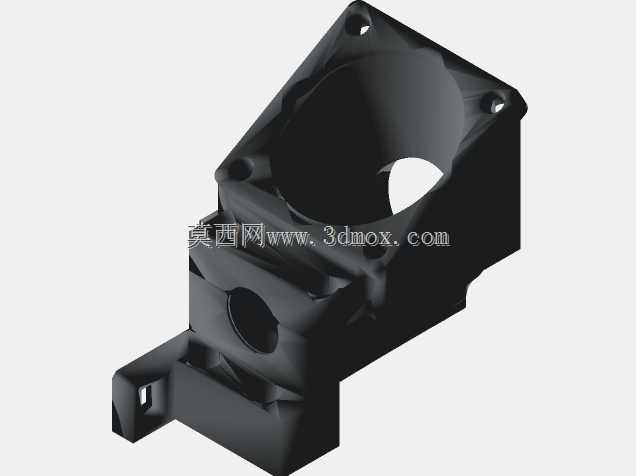

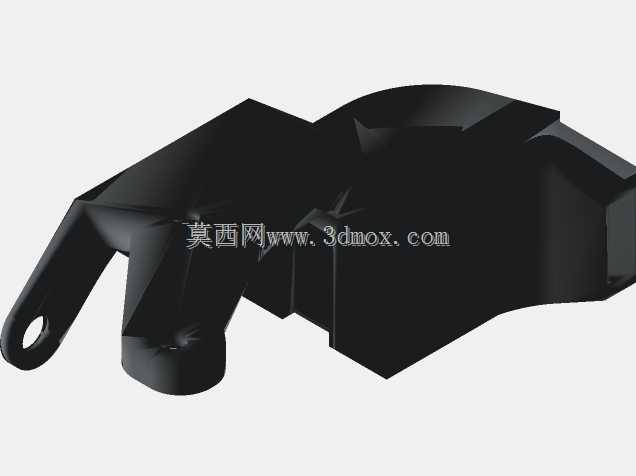

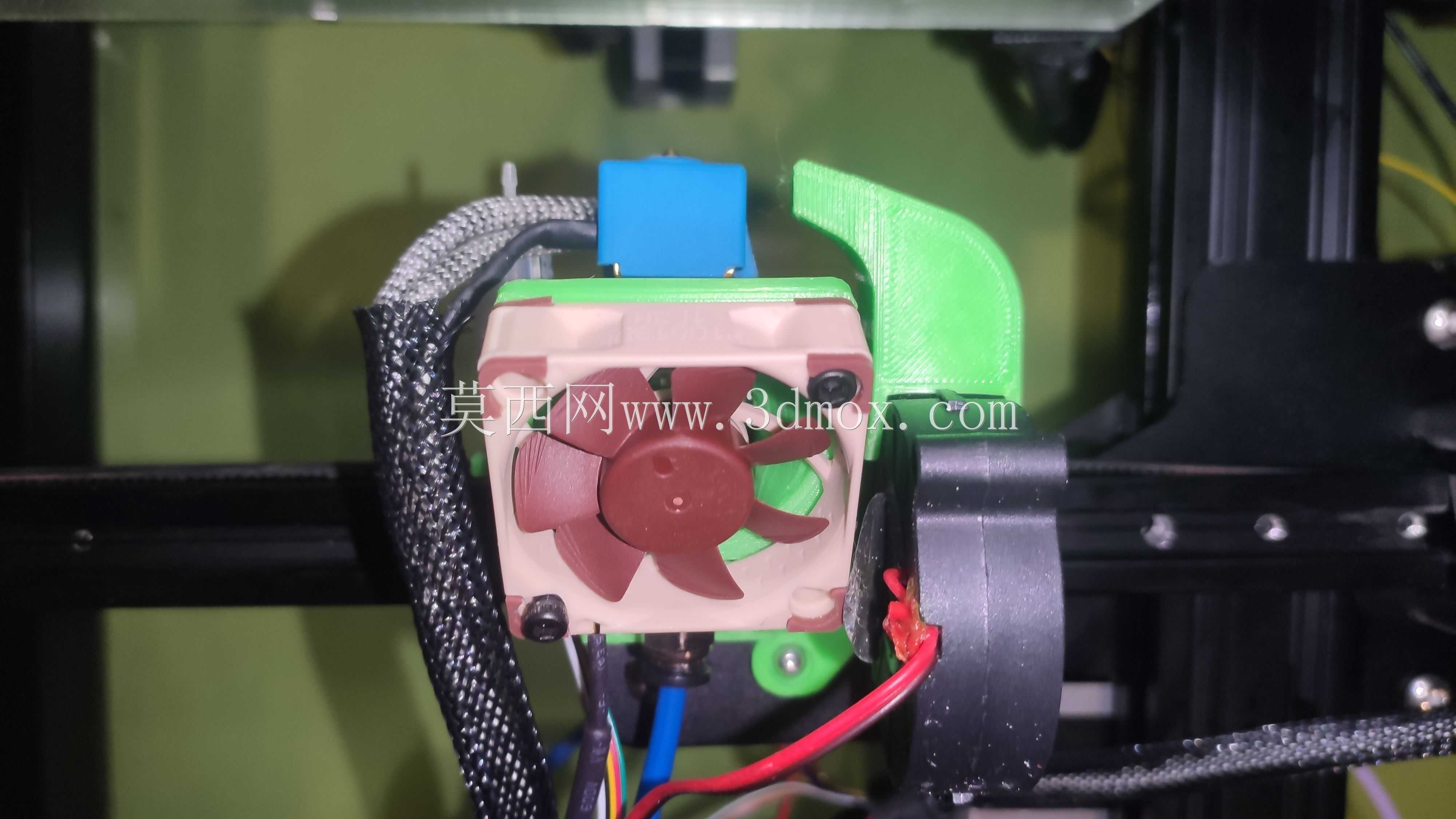

　　集成在组件侧方的5015鼓风机安装位，搭配专门设计的导风通道结构，风道出口精准对准喷嘴下方的打印区域，风机运行时产生的气流经过风道整流后，可以均匀吹向刚挤出的熔融耗材，让耗材快速冷却定型，尤其在打印悬垂结构、小尺寸薄壁件时，能有效减少耗材垂流、层纹错位的问题，提升打印成品的表面质量。除了核心的热端与风机安装结构，组件上还预留了3D触摸与BL触摸自动调平传感器的安装支座，经过结构优化后的支座高度做了抬升调整，能适配不同长度的探针型号，避免传感器探针在Z轴归位时触碰到热端加热块，同时也能保证探针触发时的行程处于最优区间，提升自动调平的检测精度。组件侧面额外设计的电缆固定环结构，可以把热端加热线、热敏电阻线、风机供电线、传感器信号线统一收拢固定，避免打印过程中电缆随挤出头往复运动时勾碰到打印件或者设备框架，减少运动干涉带来的打印故障。

　　从安装边界尺寸来看，整个组件装配完成后，X方向的总宽度没有超出Ender3Pro原有X轴滑台的运动行程范围，不会减少设备原有的最大打印尺寸，Z方向的高度预留了足够的热端散热间隙，不会和X轴上方的皮带固定座产生碰撞，Y方向的突出尺寸控制在原有喷头组件的安全范围内，打印平台运动到前后极限位置时也不会出现剐蹭。整个结构的受力分布经过优化，热端与风机的重量集中在X轴滑块的安装中心位置，不会产生偏载力矩，能减少X轴导轨的单侧磨损，延长运动部件的使用寿命。
