金属材质5mm规格LED灯座结构设计

　　这款金属材质的5mmLED灯座，主要应用于各类工业控制设备面板、低压电气柜、小型电子装置的指示灯安装场景，是嵌入式LED指示元件的核心固定承载部件，能够为直插式5mm规格LED提供稳定的安装定位与防护支撑。从实际使用场景来看，这类灯座常被用于设备操作面板的状态指示位、配电回路的信号提示点、小型电子设备的电源指示安装位，替代传统塑料灯座在高温、高振动、频繁触碰的工况下使用，金属材质的外壳能够抵御日常操作中的剐蹭、轻微磕碰，同时具备更好的散热性能，适配长时间点亮的LED工作需求。

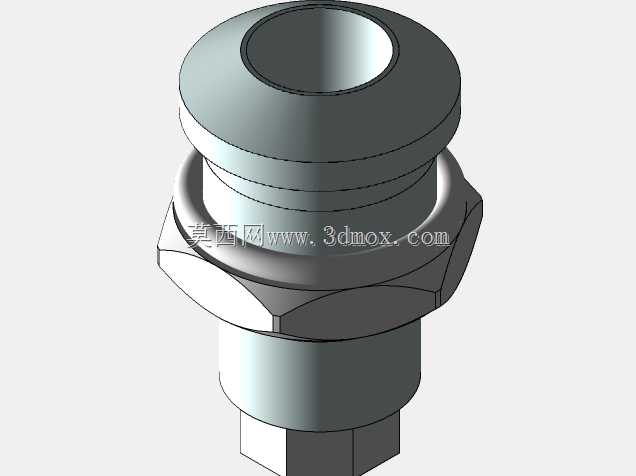

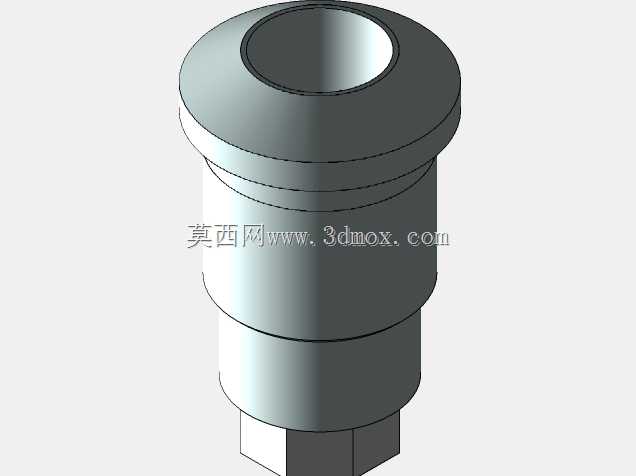

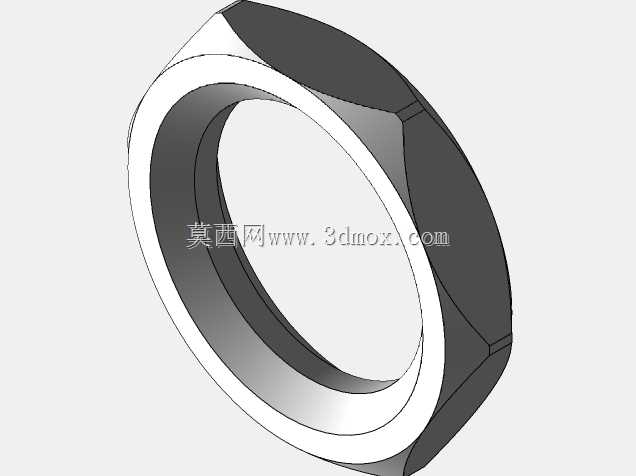

　　在功能设计上，这款灯座采用了分段式的轴类结构，顶部设置了内凹的沉孔，刚好匹配5mm直插LED的灯头外径，能够将LED灯珠的发光端面精准限位在沉孔端面，避免灯珠突出面板造成的剐蹭，也能防止灯珠内陷导致的光线发散、指示清晰度不足的问题。中部设置了外六角的拧动结构，安装时可以用标准开口扳手或者套筒直接夹持施力，无需额外设计卡槽或者专用工具，适配现场装配的通用工具条件，降低装配的工具成本。六角结构下方设置了外螺纹段，配合配套的锁紧螺母，可以从面板背面完成锁紧固定，适配不同厚度的安装面板，只要面板开孔尺寸匹配螺纹外径，就可以通过调整螺母的锁紧位置适配1-5mm厚度的面板，安装容错率较高。

　　从安装边界来看，灯座下部的插接段直径略小于螺纹段，能够穿过面板开孔后预留出引脚焊接或者接线的空间，下部的扁位结构可以防止灯座在拧紧螺母时跟转，装配时不需要额外夹持前端结构，单人就可以完成面板背面的锁紧操作。设计过程中充分考虑了批量装配的工艺性，所有外轮廓的转角都设置了微小的工艺倒角，既可以去除机加工过程中的毛刺，也能在穿入面板开孔时起到导向作用，避免刮伤面板表面的喷塑或者漆面。金属材质的选用也让这款灯座具备更好的耐老化性能，在工业环境下长期使用不会出现塑料材质常见的脆化、开裂问题，适配-20℃到80℃的常规工业工作温度范围，在户外小型设备、车间控制柜等场景下都能稳定工作。

　　结构设计上没有多余的冗余特征，所有型面都服务于安装与固定功能，沉孔的深度经过精准核算，刚好可以让5mmLED的灯肩抵靠在沉孔台阶上，装配时只需要将LED从灯座后端插入，就可以自然定位到合适的发光高度，不需要反复调整位置，后续引脚焊接或者接导线时也不会出现灯珠移位的问题。灯座的整体同轴度控制在合理公差范围内，安装后面板正面的灯座端面与面板贴合平整，不会出现歪斜、突出不均的问题，能够满足设备面板的外观一致性要求。
