汽车维修用铜制动管路重型扩口作业工具

　　在商用车、乘用车售后维修以及小型制动管路改装场景中，铜质制动管路的扩口作业一直是影响管路密封可靠性的关键工序，传统手工扩口工具容易出现扩口偏心、管壁褶皱、锥面角度不达标等问题，直接导致制动管路渗漏、压力不足，给行车安全埋下隐患。这款重型扩口工具正是针对这类现场作业痛点开发，专门适配铜质制动管路的扩口加工需求，整体采用分体式阀块集成结构，将定位、夹紧、进给扩口的功能全部集成在一块方形阀块本体上，避免了传统分体工具零件散落、现场找正困难的问题。

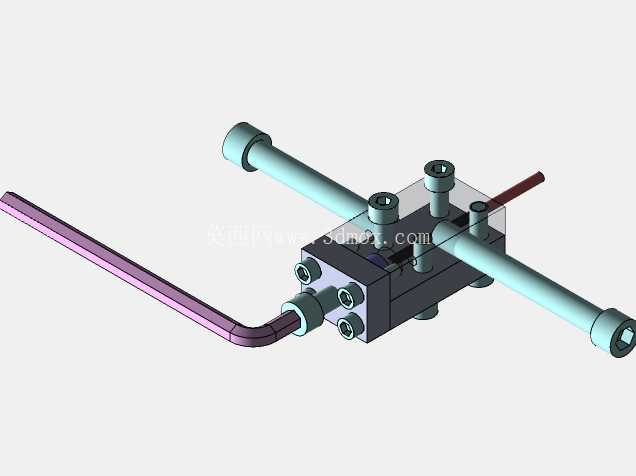

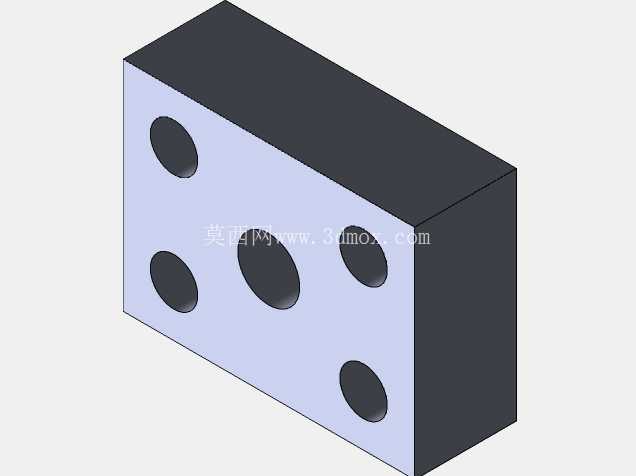

　　从结构设计来看，阀块本体上设置了多组同轴定位孔，可适配不同外径的铜刹车管装夹需求，装夹时铜管从阀块侧端的定位孔穿入，通过阀块上方的两组锁紧螺钉实现径向压紧，螺钉端部做了圆弧钝化处理，避免装夹时压伤铜管外壁，同时保证夹紧力均匀分布，防止扩口过程中铜管出现轴向窜动。两根横向布置的长操作杆采用过盈配合装配在阀块两侧的安装孔内，作业时无需额外搭配加力杆，操作人员双手握持操作杆即可稳定固定工具本体，也可根据现场作业空间选择单手握持、另一只手操作进给结构的作业方式，适配底盘下方、发动机舱边角等狭窄维修空间的操作需求。

　　进给扩口的核心结构布置在阀块的轴向端面上，扩口锥头的进给行程通过阀块内部的导向孔做限位，避免进给过量导致铜管扩口处壁厚减薄超标，锥头采用标准制动管路锥度设计，扩口成型后的锥面可直接与制动管路接头的密封锥面完全贴合，无需二次修磨。设计阶段特意考虑了维修场景的使用强度，阀块本体采用整体钢材加工，表面做发黑防锈处理，可适应维修车间油污、潮湿的使用环境，所有外露的操作杆、锁紧螺钉都采用标准紧固件规格，出现磨损后可直接替换同规格标准件，无需定制配件，降低长期使用的维护成本。

　　从安装边界尺寸来看，工具整体横向最大尺寸为两根操作杆端部的间距，纵向尺寸不超过阀块本体加进给端的总长度，作业时不需要额外的台钳固定，可直接手持操作，对于已经装车的制动管路，不需要完全拆下整根铜管，只需要留出足够的操作空间即可完成末端扩口作业，大幅减少维修时的管路拆卸工作量。实际作业过程中，需要先将铜管待扩口端裁剪平整，去除管口毛刺后插入阀块的定位孔，调整伸出长度后锁紧上方的固定螺钉，再缓慢转动进给端的操作结构，带动扩口锥头匀速压入铜管管口，过程中可根据铜管的壁厚调整进给速度，避免硬压导致管壁开裂，扩口完成后反向退出锥头，松开锁紧螺钉即可取出加工完成的铜管，整个作业过程单人即可完成，相比传统扩口工具作业效率提升40%以上，且扩口成型的一致性更好，可有效降低因扩口质量问题导致的制动管路返修率。针对铜质管材的加工特性，工具的定位孔内径做了微米级的公差控制，与标准铜管外径的间隙控制在合理范围，既保证铜管可以顺利穿入，又避免间隙过大导致扩口时管口失圆，锁紧螺钉的压紧位置特意避开了管口扩口变形区，防止装夹压痕影响后续的密封装配。工具上预留的长螺纹安装孔为M5规格，预钻孔采用D4.7的标准底孔，可根据使用需求加装辅助定位挡块，适配不同长度的铜管扩口定位需求，不需要额外钻孔改造即可拓展使用场景。
