参数化驱动渐开线直齿圆柱齿轮结构

　　在常规机械传动系统的设计选型环节，直齿渐开线齿轮是应用覆盖范围最广的动力传递构件，从普通的轻工输送设备、小型工装夹具的动力传输，到中端工业减速机、机床进给机构的运动传递，都能见到这类齿轮的应用身影。这类齿轮采用渐开线作为齿廓曲线，核心优势在于传动过程中瞬时传动比恒定，传动平稳性有充足保障，同时渐开线齿廓的加工工艺成熟，无论是滚齿、插齿还是成型铣削都能实现较高的加工精度，安装过程中对中心距的微小偏差有一定的容错能力，不会因为装配时的细微中心距误差导致传动卡滞或者传动比出现波动。

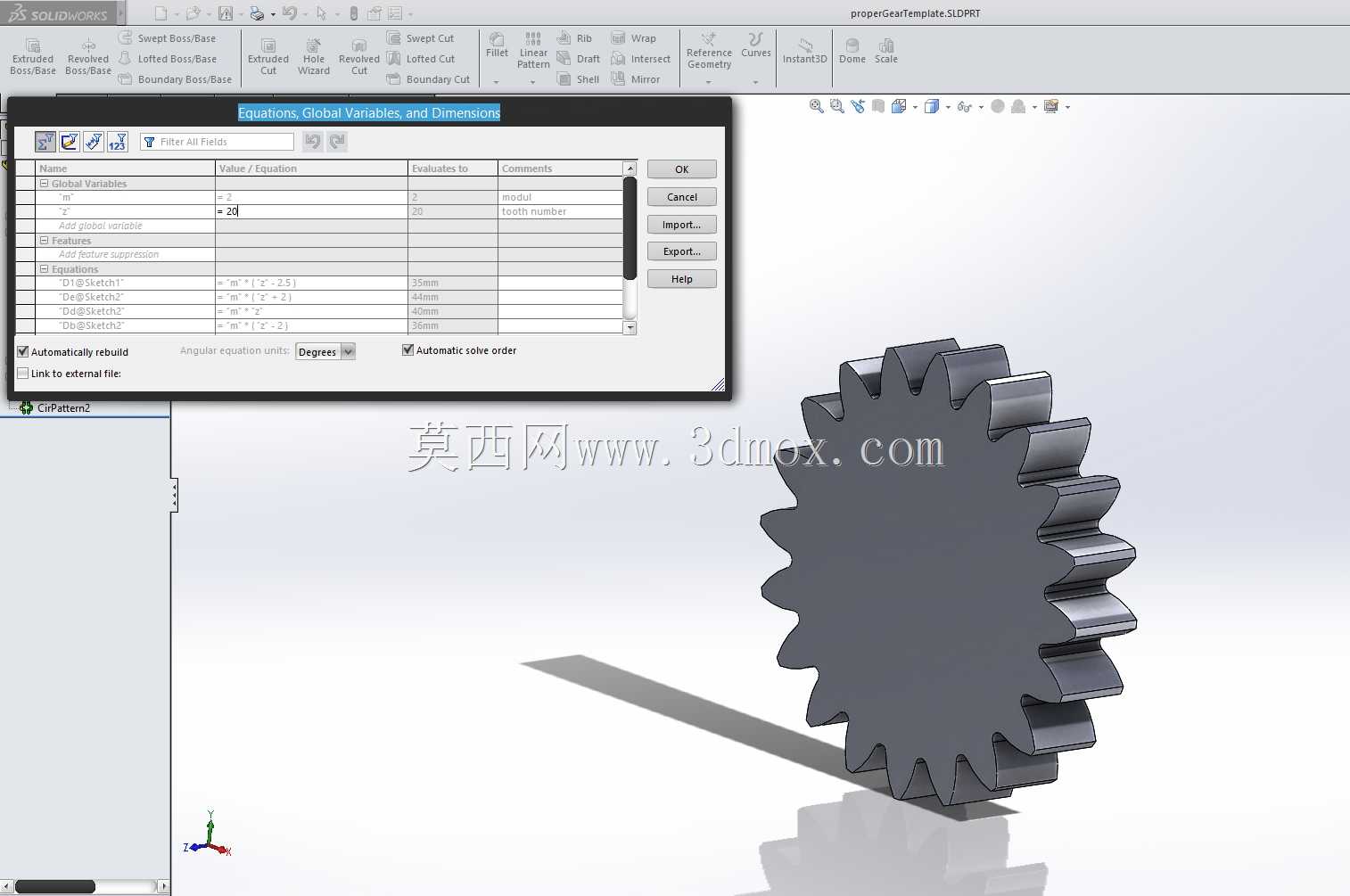

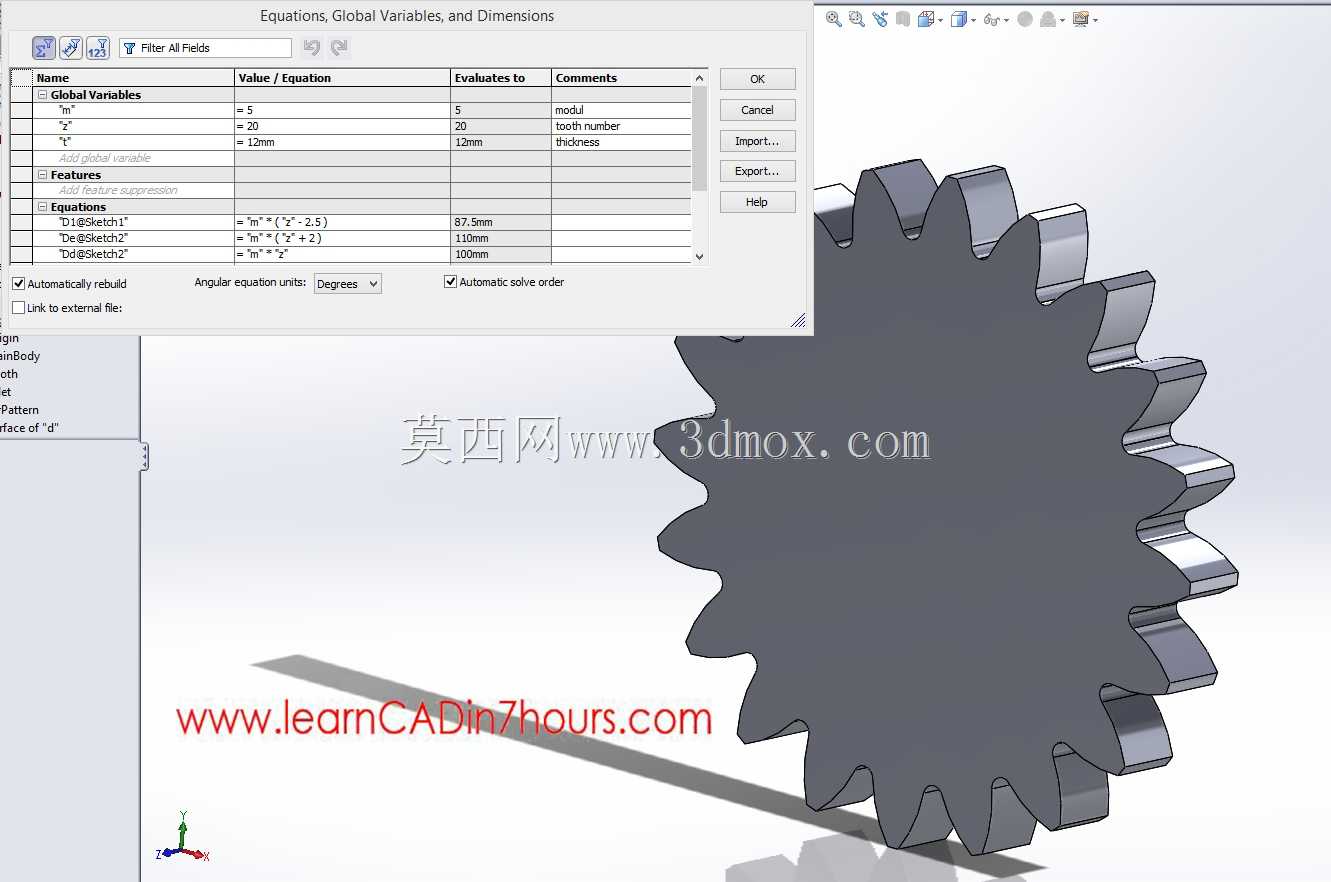

　　这款齿轮采用全参数关联的设计逻辑搭建，核心的齿形生成完全依托渐开线数学方程完成齿廓曲线的绘制，没有采用近似圆弧替代的简化画法，齿根过渡曲线也按照标准刀具加工的生成路径做了完整还原，能准确反映实际加工后的齿根应力集中区域的结构形态，方便后续做有限元强度校核时获取更贴近实际工况的仿真结果。设计过程中把模数、齿数、齿厚三个核心参数设置为全局可变量，调整对应参数值就能快速生成不同规格的直齿轮结构，不需要重新绘制齿廓曲线，能大幅缩短系列化传动设计的建模周期。

　　从结构边界来看，齿轮的轮毂、轮缘、辐板的尺寸比例都按照通用机械设计的规范做了匹配，轮毂孔径、键槽尺寸的参数也预留了调整接口，能适配不同直径的传动轴安装需求，齿宽的设置也符合常规闭式传动的齿宽系数范围，既保证轮齿有足够的啮合接触面积，又不会因为齿宽过大导致载荷沿齿宽方向分布不均。实际应用中，这类直齿轮多用于平行轴之间的动力传递，适合中低速、载荷平稳的传动场景，设计时可以根据实际传递的扭矩、转速调整模数和齿数参数，匹配对应的传动比和承载能力要求，建模时的参数关联逻辑也能直接对接后续的工程图生成，调整参数后工程图的尺寸标注、齿形参数表能同步更新，减少重复绘图的工作量。需要注意的是，这类直齿轮因为啮合时是全齿宽同时进入啮合，传动过程中会存在一定的啮合冲击，不适合高速重载的传动场景，在高速工况下需要搭配斜齿轮或者其他降噪齿形的传动构件使用。
