小型立式双柱钻孔机结构设计

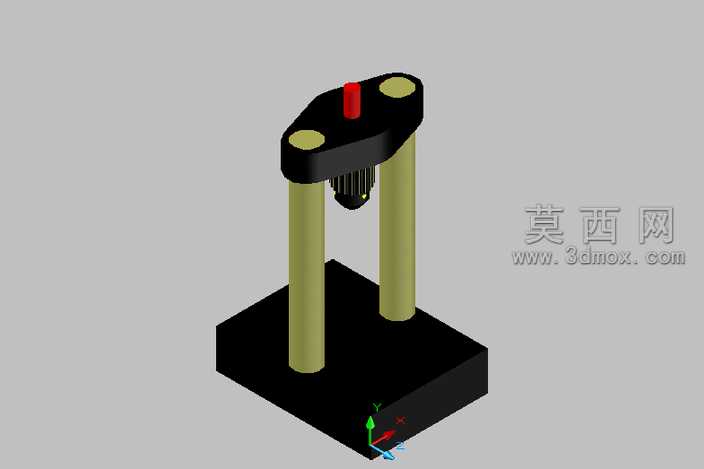

本作品为小型立式双柱钻孔机三维模型，整体采用SolidWorks完成全参数化建模，同步导出STEP、IGES等通用格式可适配多类三维设计软件打开编辑。建模阶段先从底座结构入手，采用一体式矩形实心基座设计，建模时严格控制基座平面度参数，为整机提供稳定的支撑基础，基座表面预留两根立柱的安装定位孔，孔位同轴度公差按照小型加工设备的通用标准设定。两根导向立柱采用等径圆柱结构，建模时保证柱面的圆柱度与平行度，作为上部机头升降的导向支撑，立柱与底座、上部机头的连接部位均做了圆角过渡处理，避免应力集中。上部机头主体采用流线型块状结构，顶部设置操作手柄安装位，中间集成钻夹头与动力输出结构，机头两侧与立柱配合的部位设计有滑动衬套结构，建模时还原了衬套与立柱的配合间隙，可直观展示机头沿立柱升降的运动逻辑。机头顶部的操作按钮采用醒目的红色材质区分，与主体黑色结构形成视觉对比，钻夹头部分采用金属质感材质渲染，还原金属加工部件的质感，立柱采用哑光橄榄绿工业涂装材质，底座采用哑光黑色工程材质，整体渲染效果贴合工业设备的真实涂装风格。设计思路围绕小型钻孔作业的便携性与稳定性平衡展开，简化了传统大型钻床的复杂结构，保留核心的钻孔进给、导向支撑功能，整体结构紧凑，零部件数量少，便于拆装与维护，可作为小型钻孔作业设备的设计参考，也可用于机械原理教学演示使用，模型各零部件均为独立可编辑实体，可根据实际需求修改尺寸参数，适配不同的钻孔加工工况。
