手推移动式小型管井钻孔设备

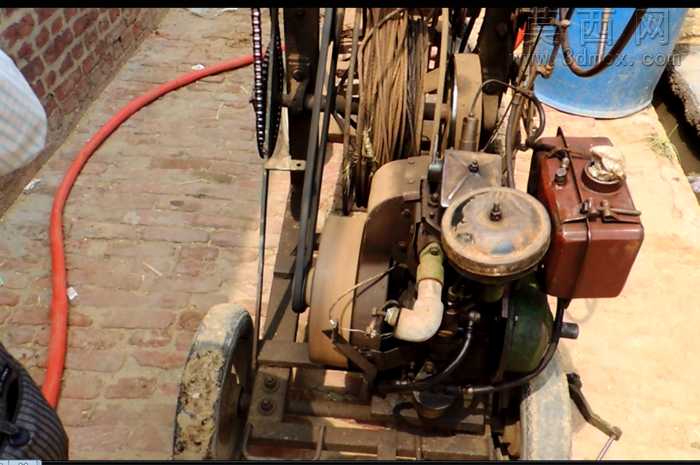

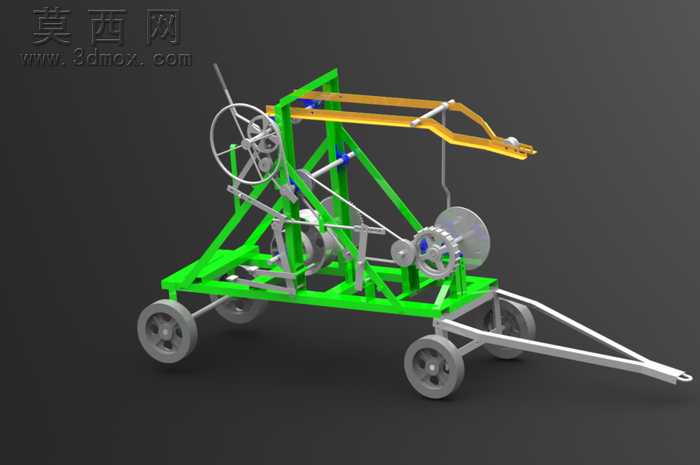

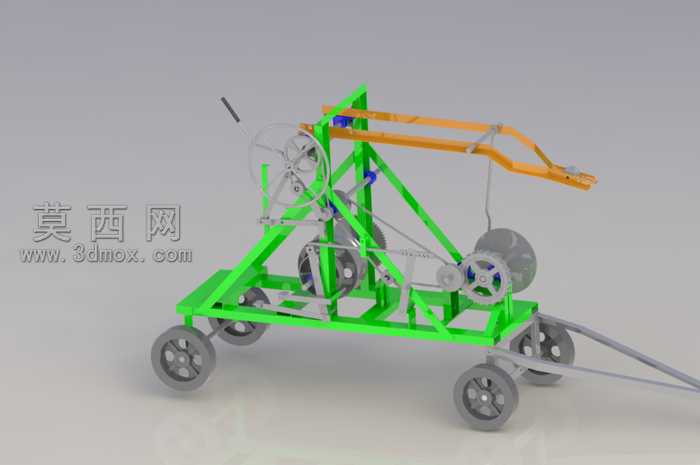

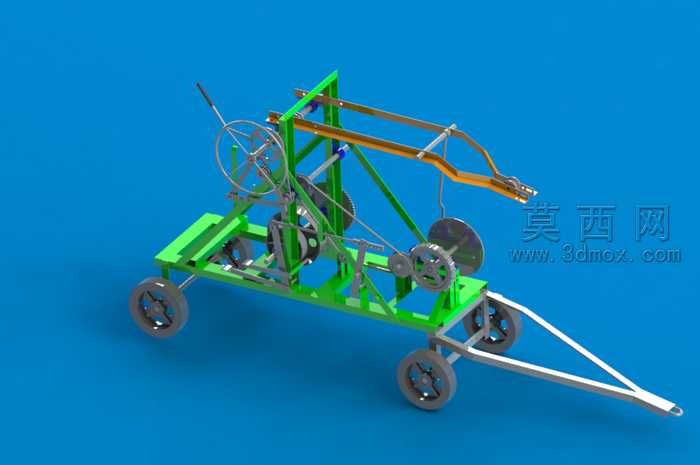

本三维模型还原了一款手推移动式小型管井钻孔设备的完整结构，建模过程中首先对设备的整体布局进行梳理，以轮式手推机架作为承载基体，先完成车架主体的框架建模，还原车架的管材拼接结构、行走轮的安装位、扶手的弯折形态，保证机架的承重结构与实际设备的受力逻辑一致。动力系统部分，完整复刻单缸柴油发动机的外部结构，包括燃油箱的造型、缸体散热片的细节、空气滤清器的外形、排气弯管的走向，同时还原发动机与传动机构的连接结构，明确动力输出端的皮带轮、传动皮带的排布，还原动力传递到钻孔主轴的路径。设备的钻孔作业部分，建模时还原了钻具的升降导向结构、钻杆的连接接口、输水胶管的布设走向，还原了作业时供水排渣的管路布局，同时对设备上的操作部件，包括启动摇柄、油门控制结构、锁紧装置都做了细节还原。材质渲染阶段，针对不同部件赋予对应材质：车架部分做旧钢材材质，还原户外使用带来的锈迹与磨损质感；发动机的燃油箱做暗红色烤漆材质，缸体做铸铁的哑光金属质感，橡胶轮胎做带泥土污渍的橡胶材质，输水胶管做亮面红色橡胶材质，还原设备实际户外作业的使用状态。设计思路上，这款设备主打小型化、移动便捷性，无需大型吊装设备即可通过手推转场，适配农村地区小型管井开凿、浅层地质钻孔、庭院打井等小规模作业场景，建模时重点突出结构的紧凑性，在有限的车架空间内合理排布动力单元、传动单元、钻孔单元，保证各部件之间无运动干涉，同时还原了设备的可维护性设计，比如发动机的检修空间、钻具的快拆结构都在模型中有所体现，让模型既具备外观展示效果，也能清晰呈现设备的工作原理与结构逻辑。
