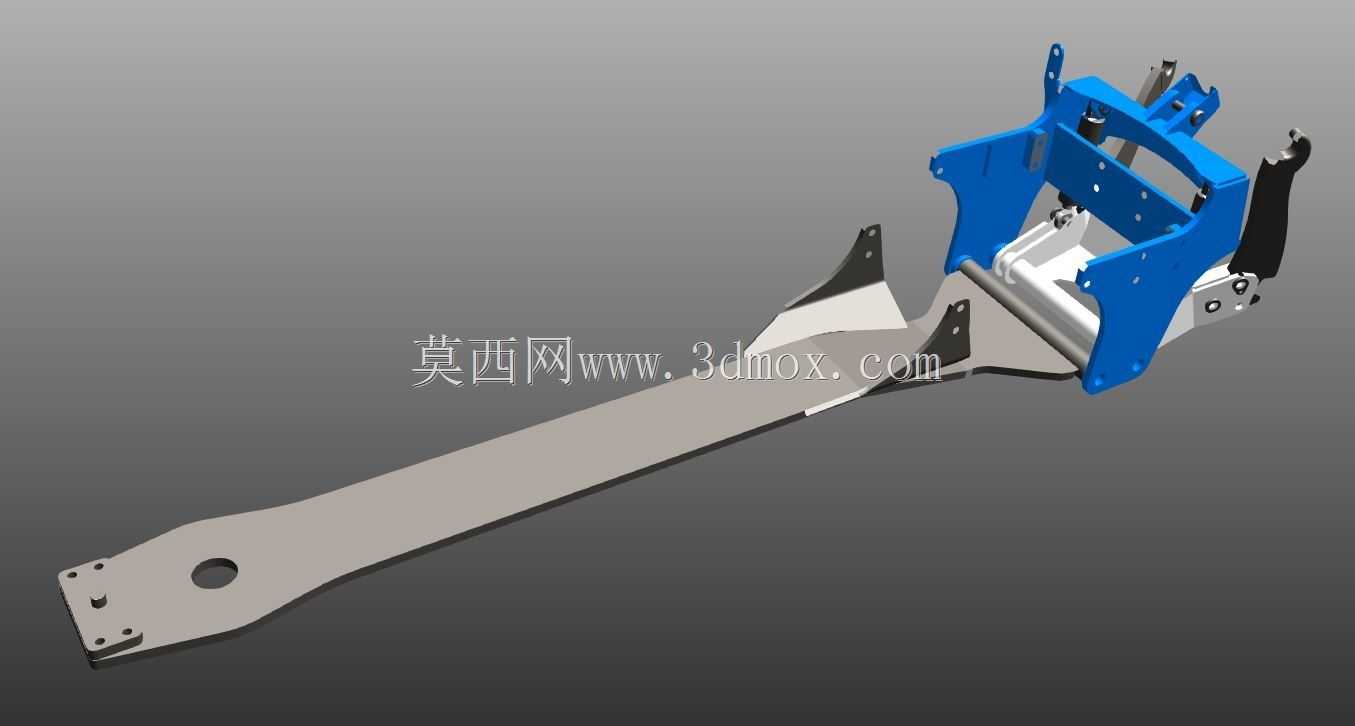

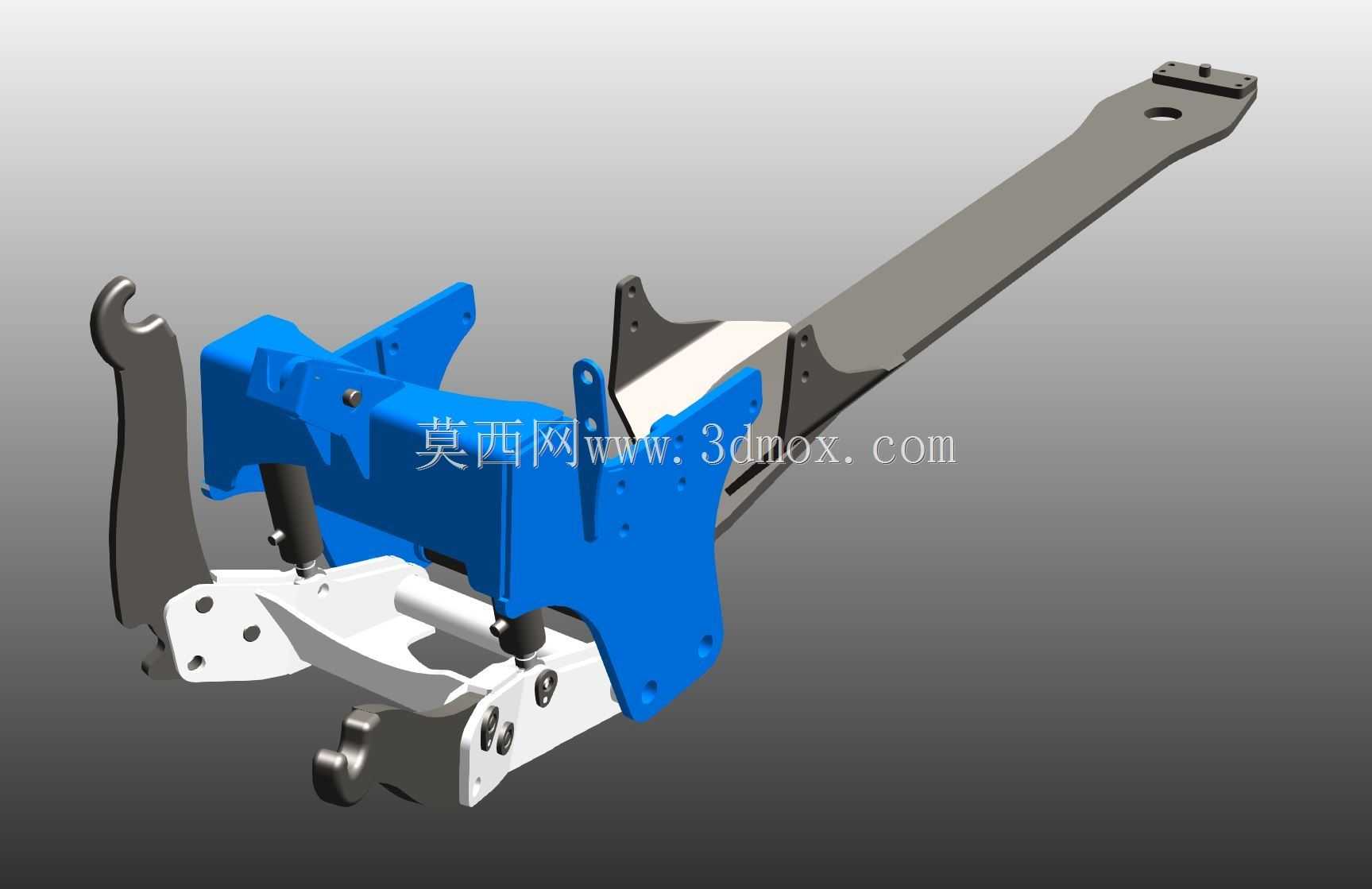

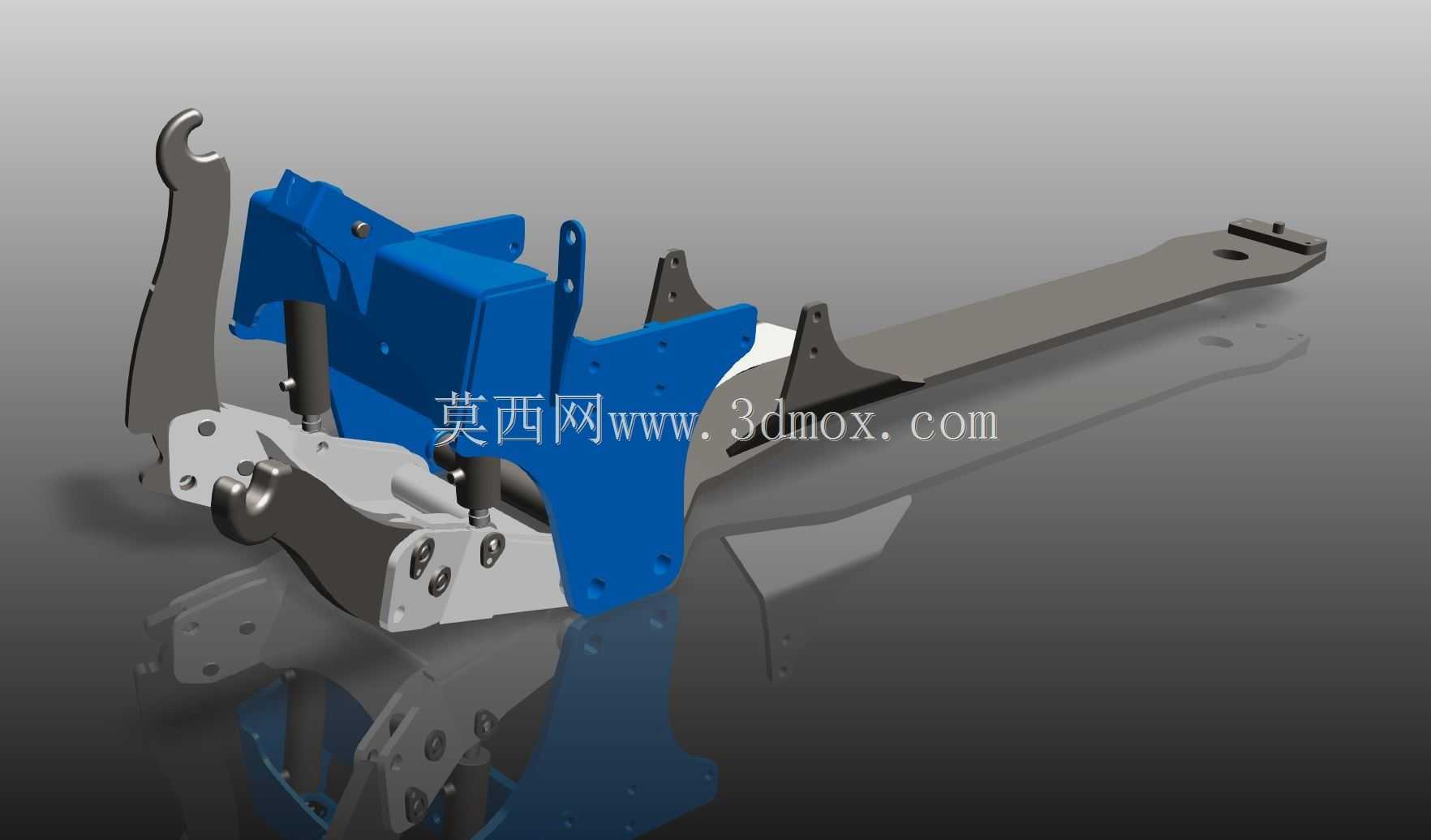

带加强底板的拖拉机前液压提升装置

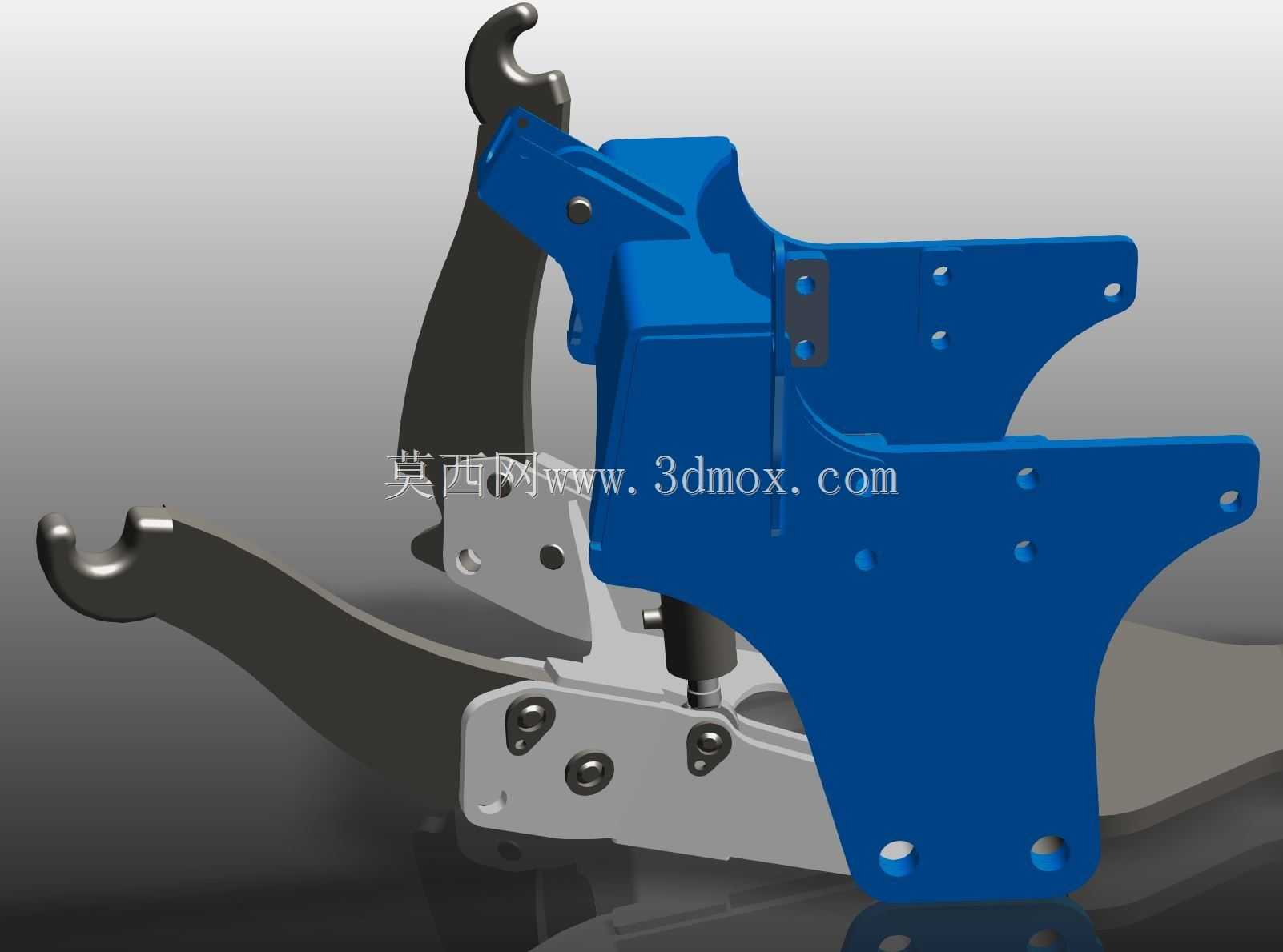

　　在丘陵山地的农机作业场景里，拖拉机前端挂载农具的作业需求一直存在，常规前悬挂结构在频繁带载升降、挂载重型农具作业时，很容易出现底板变形、铰接点旷量过大的问题，这套前液压提升系统就是针对这类痛点做的结构优化设计。整套装置的安装基准完全匹配New Holland T4040机型的前车架安装孔位，不需要对原车车架做额外的焊接、扩孔改动，安装时只需对准原车预留的三组铰接点位，穿入标准销轴完成锁止即可，整体安装边界控制在原车前端外廓尺寸内，不会超出原车前轮的转向干涉范围，转向到极限角度时也不会和前轮、前桥部件发生剐蹭。结构上核心做了底板加强设计，主承载底板采用加厚钢板折弯成型，在和车架连接的受力集中区域额外加焊了三角加强筋，

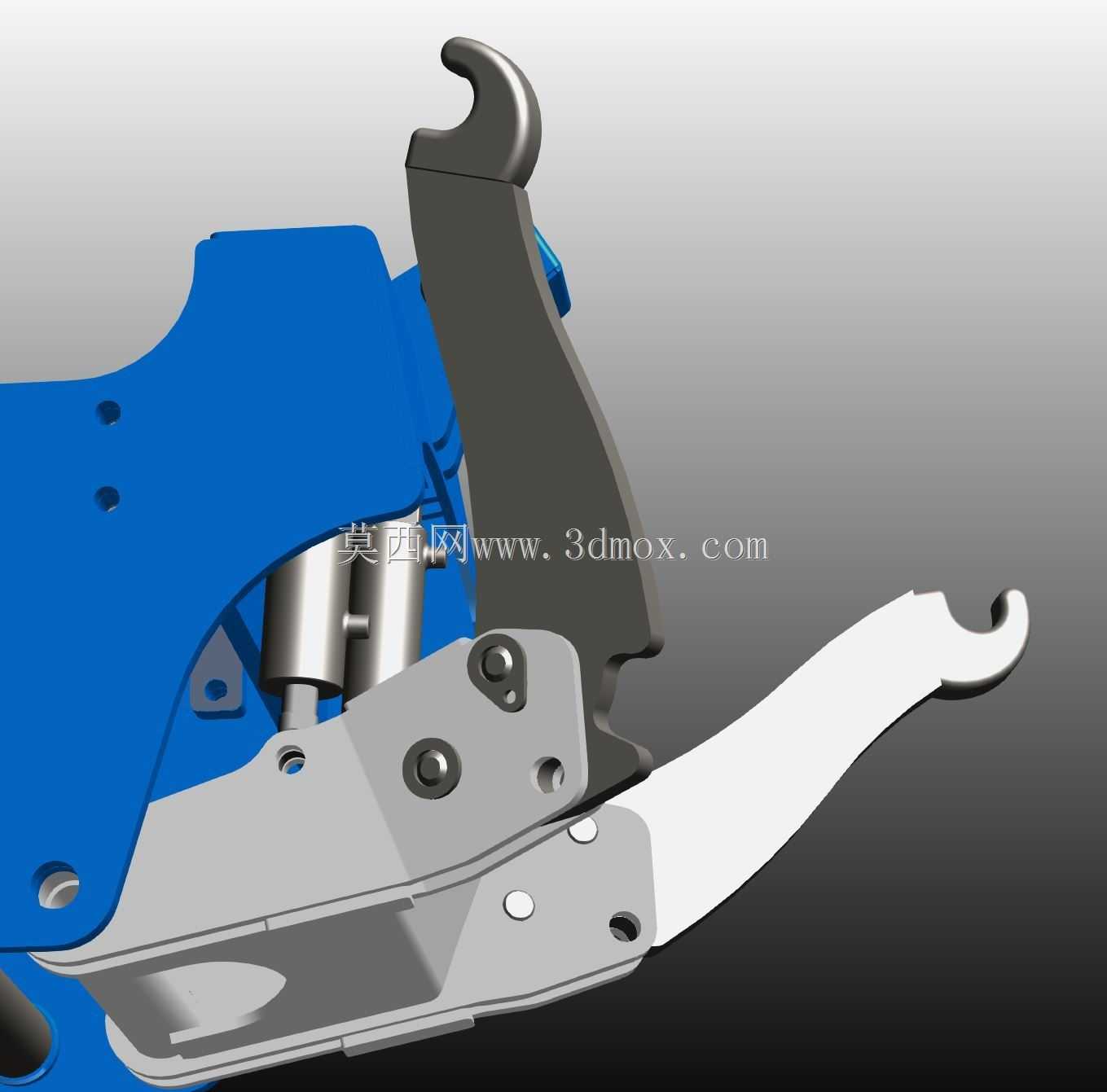

　　分散农具挂载时的集中应力，避免长期带载作业出现底板开裂变形的问题。液压执行部分采用双油缸同步驱动结构，两个油缸对称布置在主支架两侧，油路采用并联设计保证升降过程中两侧受力均匀，不会出现单侧偏载导致的卡滞问题，油缸的铰接点位置经过反复校核，既保证了足够的提升行程，满足不同高度农具的挂载、提升需求，也控制了油缸的工作压力在常规农机液压系统的额定压力范围内，不需要额外改装原车的液压输出回路，直接对接原车前端预留的液压快换接口就能正常工作。装置前端的挂载挂钩采用标准三点式前悬挂接口尺寸，兼容市面上绝大多数常规前挂载农具，包括推雪铲、前配重架、前置割台等常用农机具，挂钩处设计了快锁结构，更换农具时不需要额外借助工具就能完成锁止和拆卸，

　　提升作业切换的效率。在建模过程中，所有铰接位置都预留了标准的衬套安装间隙，完全按照实际加工装配的公差要求做了配合间隙设计，不会出现建模时零间隙导致实际装配干涉的问题，所有钣金件的折弯半径、焊接预留量都符合农机加工的常规工艺要求，拿到模型后可以直接导出工程图用于生产加工，不需要再做额外的工艺调整。整套提升结构的重心经过优化，在完全提升到最高位置时，整体重心依然控制在前桥的承载范围内，不会因为前端负载过重导致转向过重、前轮附着力异常的问题，作业时升降过程平稳，带载状态下也能保持足够的结构刚性，不会出现明显的形变晃动。
