便携组装式户外炭烤炉结构设计

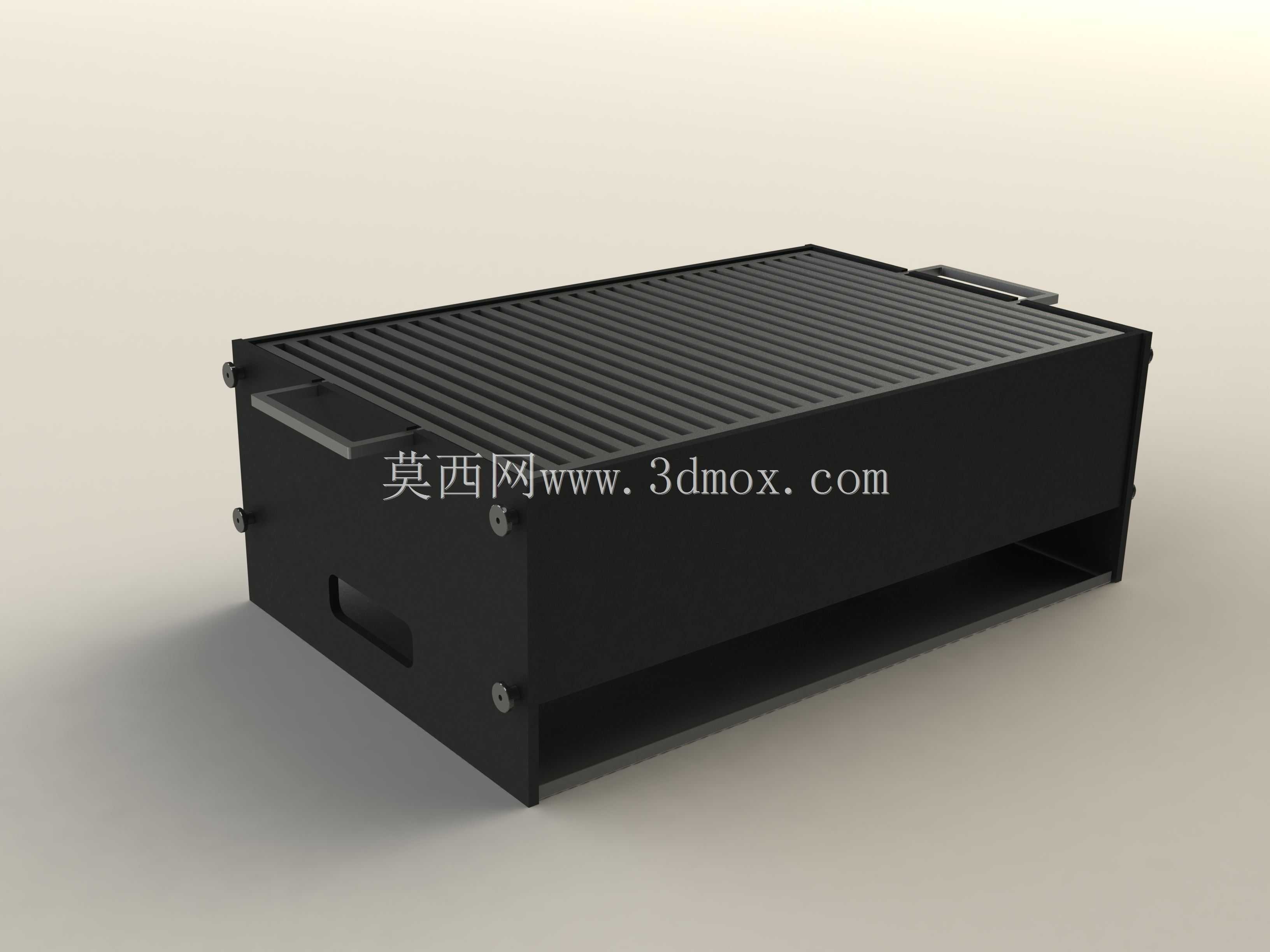

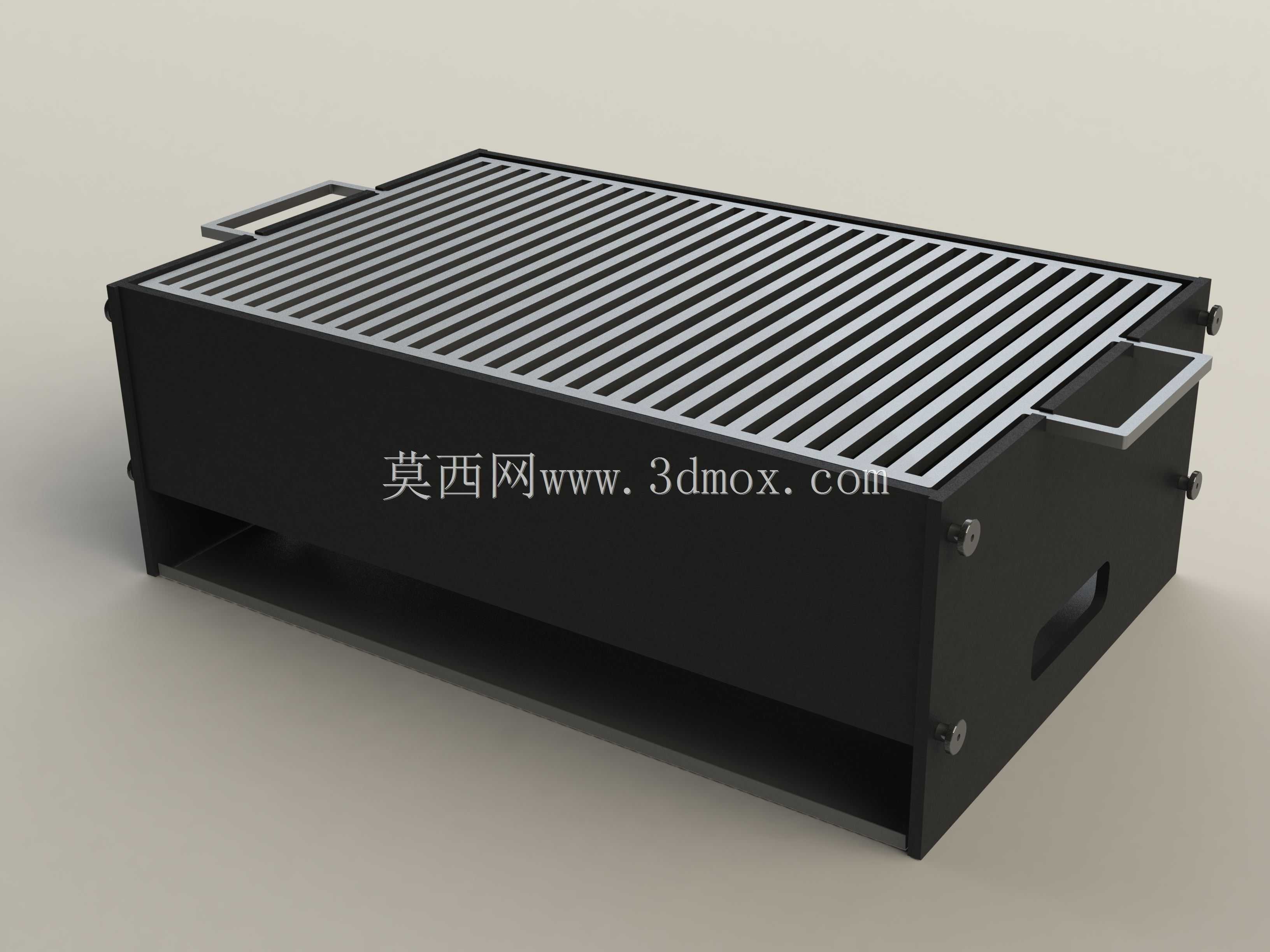

　　这款便携炭烤设备的结构设计，核心围绕户外零散使用场景的落地需求展开，区别于商用固定烤炉的厚重设计，整体采用全钣金拆分思路，所有结构件仅通过激光或水切割完成落料，仅在炭槽承托部位设置少量焊接点位，大幅降低小批量生产的工艺门槛，目前该结构已经完成小批量试制验证，可直接投入量产落地。从实际使用场景来看，该设备可覆盖家庭户外露营、近郊自驾野餐、小型流动摊位临时经营等多种非固定场景，无需配套专用安装基础，开箱后仅需8颗手动螺母即可完成整机装配，全程无需额外辅助工具，单人操作可在十分钟内完成组装到投入使用的全流程。结构设计上，顶部格栅采用等距平行肋条结构，肋条间距经过反复验证，既可以避免小块食材掉落炭槽，又能保证炭火热量均匀向上传导，

　　烤制过程中多余油脂可顺着肋条间隙滴落，避免直接接触明火产生大量油烟。炉体主体采用围板拼接结构，两侧设置内嵌式抠手位，搬运时可直接扣住抠手转移，无需额外加装可拆卸提手，减少零散配件的丢失概率；炉体下部预留抽拉式炭灰承接空间，使用完成后待炭火完全熄灭，可直接抽出承接槽清理炭灰，无需翻转整台设备，清理操作更便捷。安装边界方面，整机组装完成后为规整长方体结构，所有外凸结构均做圆弧倒角处理，搬运和使用过程中不会出现尖锐边角剐蹭的问题；拆分状态下所有板件可平整叠放，堆叠后整体厚度不超过150mm，可轻松放入家用汽车后备箱、露营装备收纳箱等空间，不会占用过多储物位置。结构连接点位全部采用手拧螺母配合预焊螺柱的设计，没有需要敲击、卡接的易损结构，

　　反复拆装也不会出现连接位松动、卡扣断裂的问题，长期户外使用的耐用性更有保障。炉体侧壁预留有通风缺口，可自然形成空气对流，无需额外加装送风装置即可保证炭火充分燃烧，减少炭料的不完全燃烧损耗，同时也能避免炉体内部温度过高导致板件过快氧化变形，延长设备的整体使用寿命。
