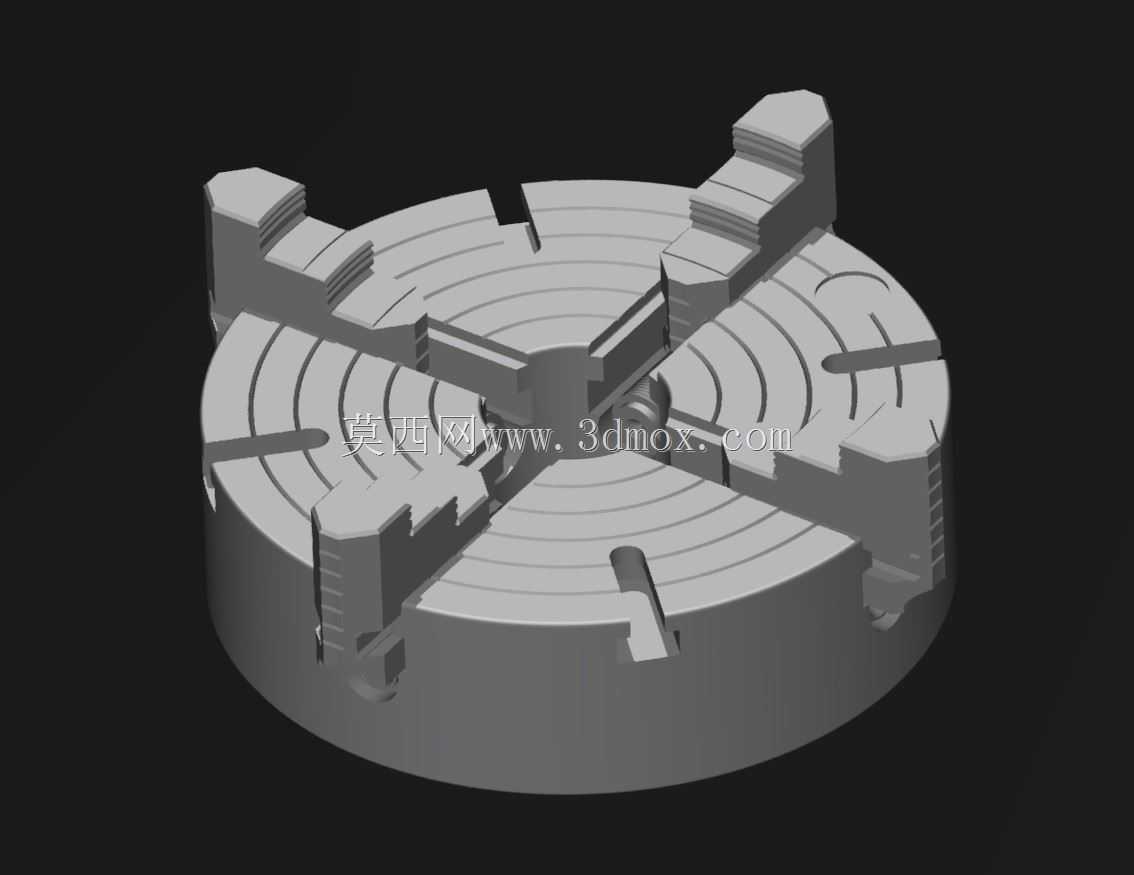

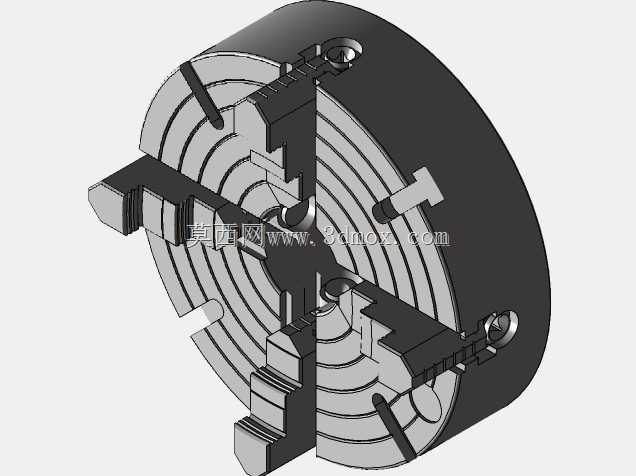

带独立钳口的300mm四爪车床卡盘结构

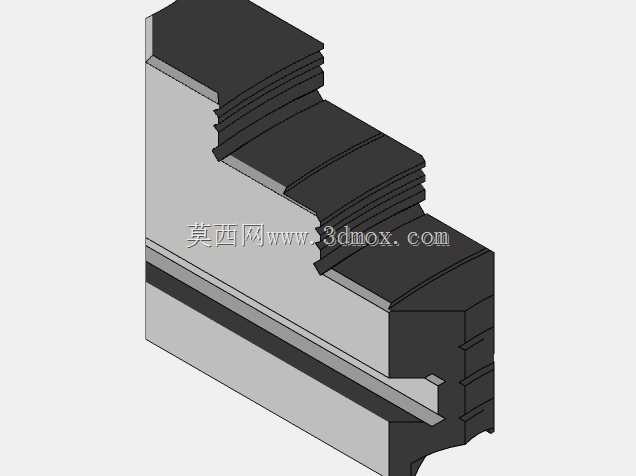

　　这款卡盘的公称夹持直径覆盖300mm规格，适配常规卧式车床、数控车床的主轴端部安装接口，盘体采用径向均布的四组独立钳口设计，区别于传统自定心三爪卡盘的同步联动结构，每一组钳口都可单独调整径向行程，能够装夹截面为方形、矩形以及不规则轮廓的异形工件，在小批量修配、异形件车削作业场景中，可省去大量工装适配的时间成本。盘体基准面加工有标准的主轴连接螺孔与定位止口，安装时可直接贴合车床主轴法兰端面，通过止口保证卡盘回转中心与主轴轴线的同轴度，避免装夹偏差带来的工件圆度超差问题。钳口的滑动导轨面与盘体的径向滑槽采用精密配合设计，滑槽内预留有润滑脂存储槽，长期往复调整时可减少滑动面的磨损量，维持钳口的移动精度。钳口工作面上加工有阶梯状的夹持齿纹，

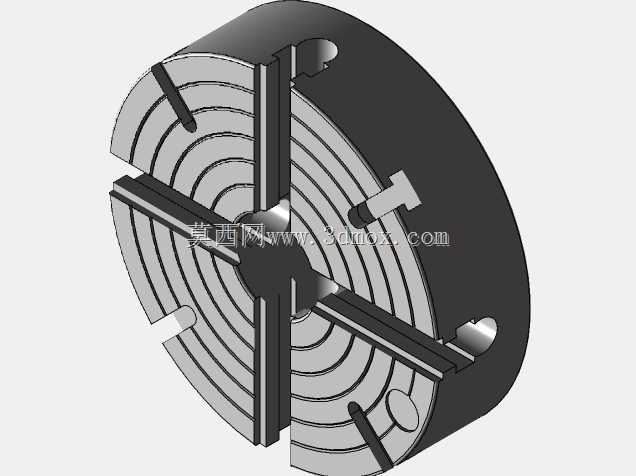

　　不同阶梯位置可适配不同直径范围的工件装夹，粗加工时可利用齿纹增大夹持摩擦力，避免大切削量下工件打滑移位；精加工时可更换软爪材质的钳口块，通过自镗切削软爪夹持面，获得更高的装夹同轴度，满足薄壁件、高精度轴类或盘类零件的加工需求。盘体端面加工有多圈环形T型槽，除了安装标配的硬爪、软爪之外，还可根据特殊工件的装夹需求，定制异形压板通过T型槽固定在盘体上，拓展装夹适配范围。四组独立钳口的调整行程覆盖从最小装夹直径到最大300mm外圆的全范围，调整时通过扳手转动钳口端部的丝杆，即可带动对应钳口沿径向滑槽移动，每一组钳口的移动量可单独控制，装夹偏心工件时可通过调整各钳口的伸出量，将工件的待加工回转中心校正到与主轴轴线重合的位置，

　　解决普通自定心卡盘无法装夹偏心件、异形件的痛点。盘体采用高强度铸铁材质铸造而成，经过时效处理消除内应力，避免长期使用过程中盘体出现形变，影响装夹精度与回转稳定性，盘体的外圆与端面均经过精加工，可作为装夹校正时的基准面使用，方便操作人员通过百分表打表校正卡盘自身的安装精度。在实际生产场景中，这类四爪单动卡盘常被用于维修车间的单件修配作业、工装夹具的非标零件加工，以及形状不规则的铸锻件毛坯粗加工工序，相比自定心卡盘，其装夹灵活性更高，夹持力更大，能够承受更大的切削载荷，适合重切削粗加工场景；同时通过精细校正，也可获得很高的装夹精度，满足部分精加工工序的需求。
