中柱式玻璃踏步螺旋楼梯结构设计

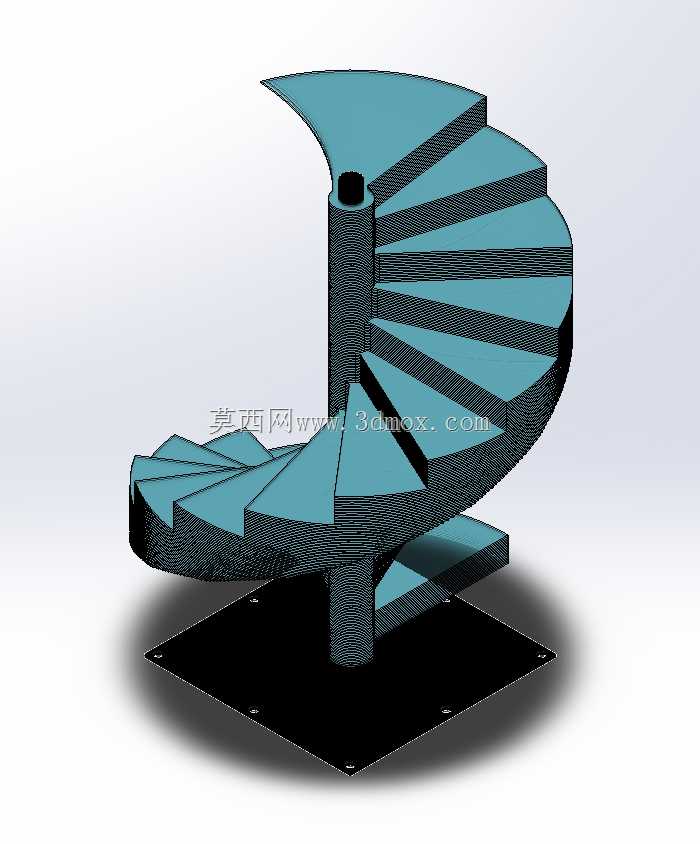

　　这款中柱式玻璃踏步螺旋楼梯，核心应用场景集中在loft户型室内夹层连通、小型商业空间竖向动线衔接、独栋住宅顶层露台入户等对占地尺寸要求严苛的场景，相较于常规直跑梯、折跑梯，其平面投影仅需占用直径1.8米左右的圆形区域，能在极小的空间内完成两层空间的竖向通行衔接，不会对周边通行区域造成遮挡。从结构设计逻辑来看，整体采用单根中心钢柱作为核心承重构件，所有踏步均通过端部的连接套筒嵌套固定在中心柱上，踏步沿中心柱周向均匀排布，每级踏步的旋转升角控制在15度左右，踏步高度设置为160毫米，踏步踏面宽度从靠近中心柱的100毫米向外缘逐步拓宽至260毫米，完全符合人体工程学的踏步尺寸要求，避免通行时出现踏空、磕碰的问题。

　　踏步主体采用夹层钢化玻璃材质，单块玻璃厚度控制在25毫米，玻璃边缘做45度倒角磨边处理，每级踏步下方设置隐藏式钢质承托肋板，肋板与中心柱焊接固定，玻璃踏步通过结构胶与承托肋板粘接固定，既保证玻璃踏步的通透视觉效果，又能满足单踏步150公斤的承重要求，整套楼梯总承重可达到5.5吨，完全满足日常多人同时通行的荷载需求。底部安装采用方形预埋钢板作为基础固定件，钢板尺寸为800*800毫米，厚度12毫米，安装时通过4颗M16膨胀螺栓与地面结构层固定，中心柱与底部预埋钢板采用满焊连接，焊缝高度不小于8毫米，焊接完成后做防锈喷涂处理。顶部连接端根据现场层高调整中心柱总长度，顶部设置顶撑固定盘与上层楼板底面固定，避免楼梯使用过程中出现晃动。

　　设计过程中重点规避了常规螺旋楼梯踏步外缘晃动感强的问题，通过在每间隔3级踏步的位置设置隐形横向拉结筋，拉结筋隐藏在玻璃踏步的胶层下方，将相邻踏步的承托肋板连成整体，提升整体结构的抗扭性能。玻璃踏步的通透属性可以让光线在楼梯区域无遮挡传递，不会像钢制踏步、木质踏步那样对空间造成视觉切割，尤其适合采光条件一般的小户型室内空间使用。
