12吨级三档高度可调重载伸缩支撑柱

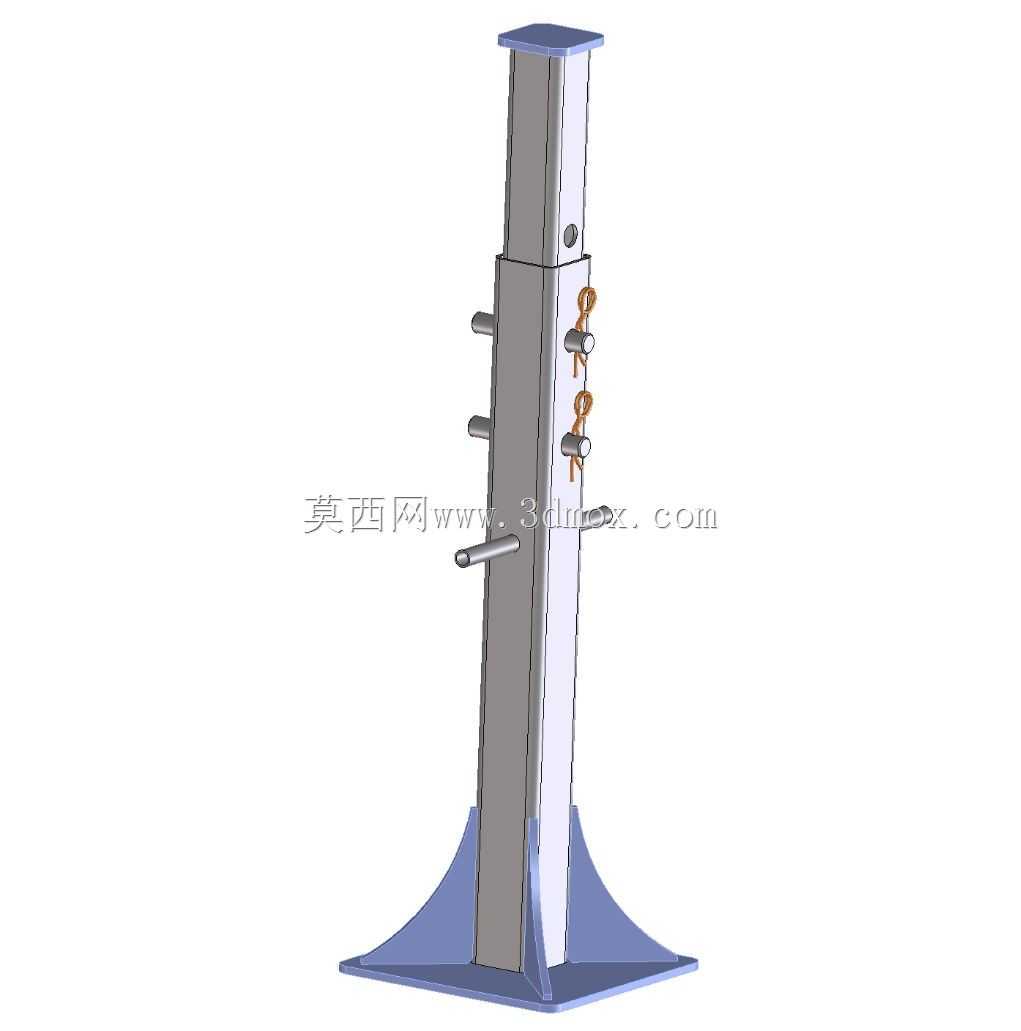

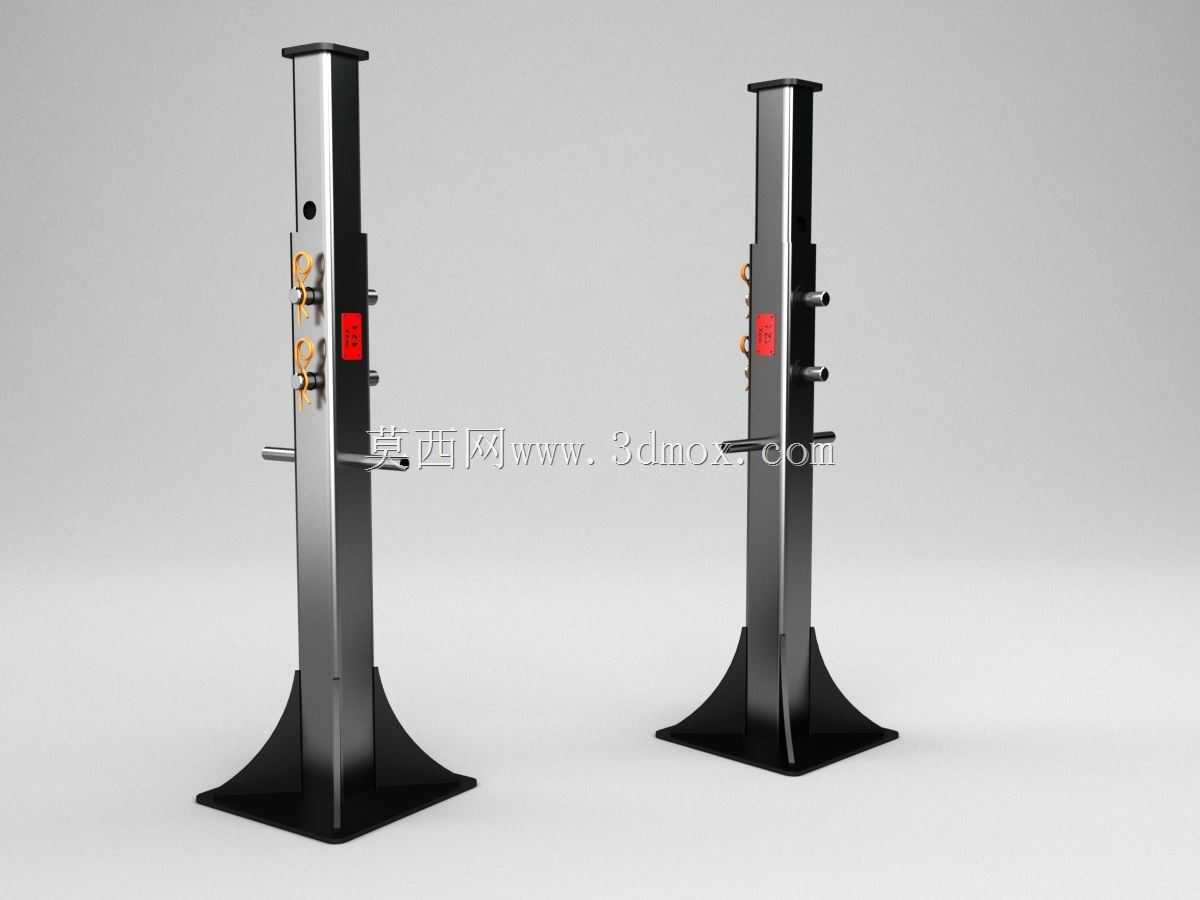

　　这款重载伸缩支撑结构，核心面向重型设备安装、大型构件临时承重、工装夹具定位等需要大承载、高度可调节的工业场景，单柱额定承载能力可达12吨，完全覆盖多数车间重型工件装配、大型管线架设支撑、设备检修临时顶撑的实际需求。设计上采用方管嵌套的伸缩主体结构，内外管配合间隙经过严格校核，既保证伸缩调节时的顺畅度，又避免承载时出现过大的侧向晃动，底座采用外扩式喇叭形筋板结构，通过增大底部接触面积分散承重压力，无需额外打膨胀螺栓固定即可在平整硬质地面上获得足够的支撑稳定性，适配车间水泥地面、钢板平台等多种安装基面。

　　高度调节设置了1400mm、1600mm、1800mm三个固定档位，调节时通过侧部的插拔式定位销实现快速锁止，同时配套设置了两组锁紧手柄，在定位销插入后可通过手柄旋紧实现内外管的无间隙抱紧，双重锁止结构避免重载工况下出现销体剪切失效、支撑高度下滑的安全隐患。顶部设置了平整的方形承托面，可直接与被支撑构件的底面接触，也可根据实际使用需求加装橡胶垫、磁吸座等适配附件，避免划伤被支撑工件表面。

　　从建模逻辑来看，该结构完全遵循实际加工工艺拆分零件，内外伸缩管、底座筋板、定位销、锁紧手柄均为独立可编辑零件，装配关系完全还原实际装配流程，嵌套配合面、销孔位置、螺纹连接部位的尺寸公差均按照重型机械支撑构件的通用设计标准设置，可直接用于衍生结构的设计参考，也可导入仿真软件进行承重工况下的应力、形变校核。安装边界上，底座最大外廓尺寸适配1.2米见方的安装空间即可满足稳定支撑要求，最低收缩高度1400mm时可适配低矮空间的顶撑需求，最大伸出高度1800mm时，侧向抗倾覆力矩经过校核，在额定承载范围内不会出现失稳问题。侧部的调节手柄、定位销均设置在人员站立可直接操作的高度区间，无需借助登高设备即可完成高度调节与锁止操作，符合车间现场作业的人机工程要求。
