斗山220LM斜床身数控车床结构建模

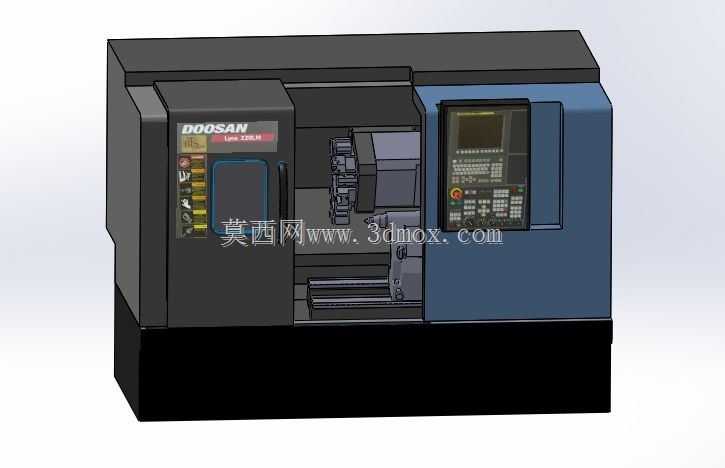

　　这款斗山220LM数控车床的三维建模，完全参照实体设备的测绘尺寸完成，覆盖了外防护总成、操作面板、主轴单元、刀塔组件、床身导轨、尾座机构的全部结构细节，可直接用于产线布局仿真、设备干涉校验、教学演示以及机床改造方案的前期验证。从实际加工场景来看，这类带动力刀塔的车铣复合数控车床，多用于中小尺寸轴类、盘类零件的多工序集中加工，在汽车零部件、液压阀块、精密五金的批量生产场景中应用极广，一次装夹即可完成外圆车削、内孔镗削、端面铣削、径向钻孔攻丝等多类工序，能大幅减少工件二次装夹带来的形位公差累积。建模过程中优先还原了设备的安装边界参数，整机的长宽高尺寸、地脚螺栓的安装孔位分布、操作门的开合行程、

　　排屑器的伸出空间都严格匹配实体设备的安装要求，做车间布局规划时可直接调用模型校验设备与周边料架、机械手、物流通道的安全距离，避免后期设备进场出现空间干涉问题。结构设计层面，模型还原了该款车床斜床身的布局特征，这种倾斜式床身结构既方便铁屑顺着斜面滑落至排屑器，也能提升导轨的承载刚性，减少主轴切削时的受力变形；操作面板的安装角度、按键排布、显示屏的可视范围都按照人机操作的实际姿态还原，操作人员站在设备前方的常规操作位置，视线刚好覆盖显示屏的全部参数区域，手部操作面板按键与手轮的行程符合人体工程学要求。外防护部分的建模还原了双层钣金的拼接结构，观察窗的位置、安全门的互锁安装位、切削液喷嘴的排布位置都做了细节还原，防护门的滑动导轨、

　　密封胶条的安装槽也有体现，做防护改造或者加装自动门结构时可直接在现有模型上做修改，无需重新测绘基础结构。主轴单元部分还原了主轴箱的安装定位面、卡盘的连接法兰尺寸、主轴鼻端的锥度规格，刀塔部分还原了动力刀座的安装接口、刀具装夹的空间范围，可直接用于验证不同长度刀具的加工干涉情况，也能对接后置处理程序做加工过程的运动仿真，校验走刀路径与夹具、防护结构的碰撞风险。尾座部分还原了可伸缩的套筒结构、锁紧机构的安装位置，针对长轴类零件加工的顶紧行程做了准确还原，可用于模拟不同长度工件装夹时尾座的移动位置，提前确认加工行程是否满足零件的加工需求。整个模型的组件层级按照实际设备的装配关系拆分，运动副的连接关系完全匹配实体设备的运动逻辑，可直接导入运动仿真软件，调用西门子机床生成器建立对应的运动学模型，模拟主轴转动、刀塔转位、进给轴移动的全流程动作，为虚拟调试、加工节拍优化提供准确的数字载体。
