搭载国产1605主轴的数控铣床Z轴结构

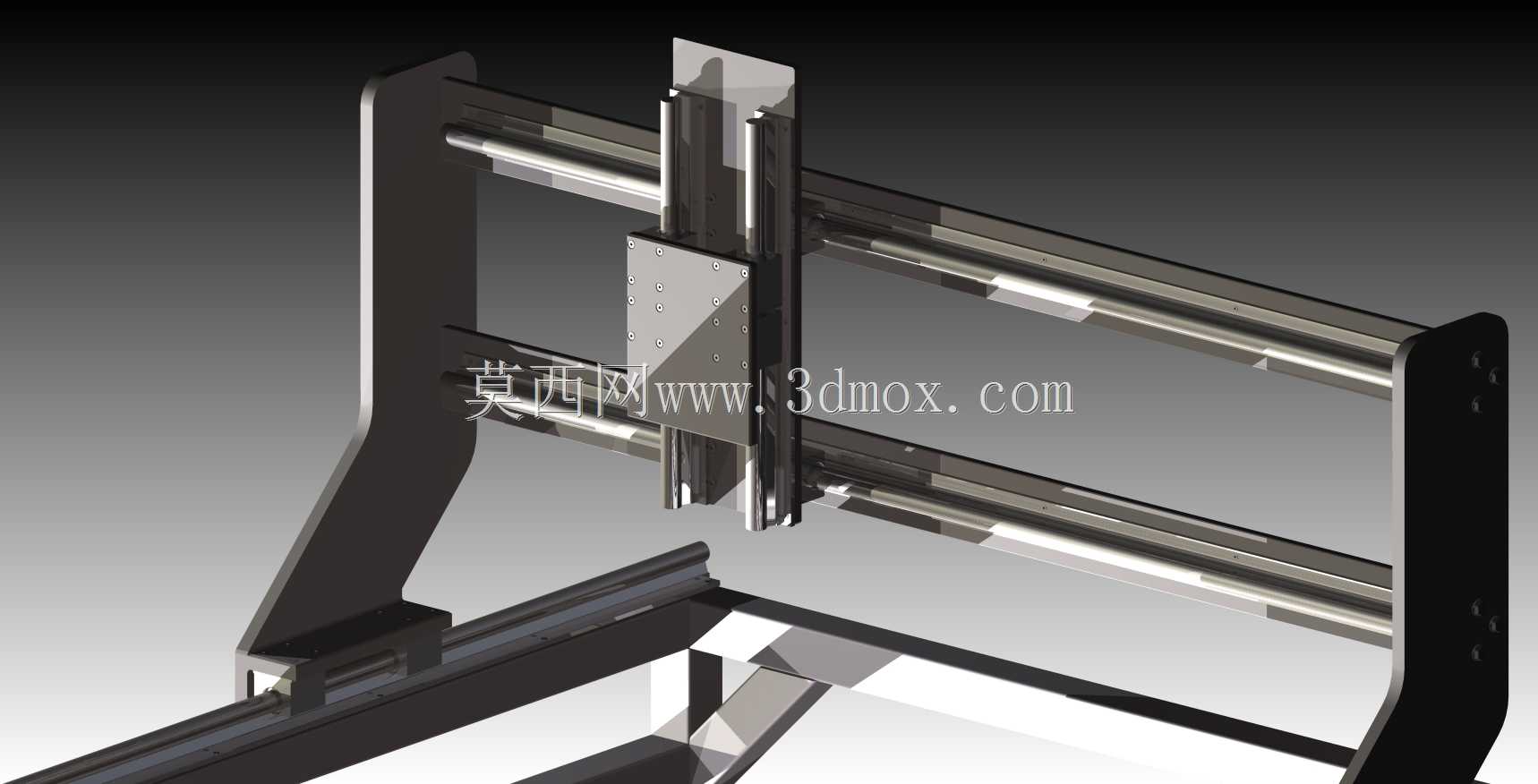

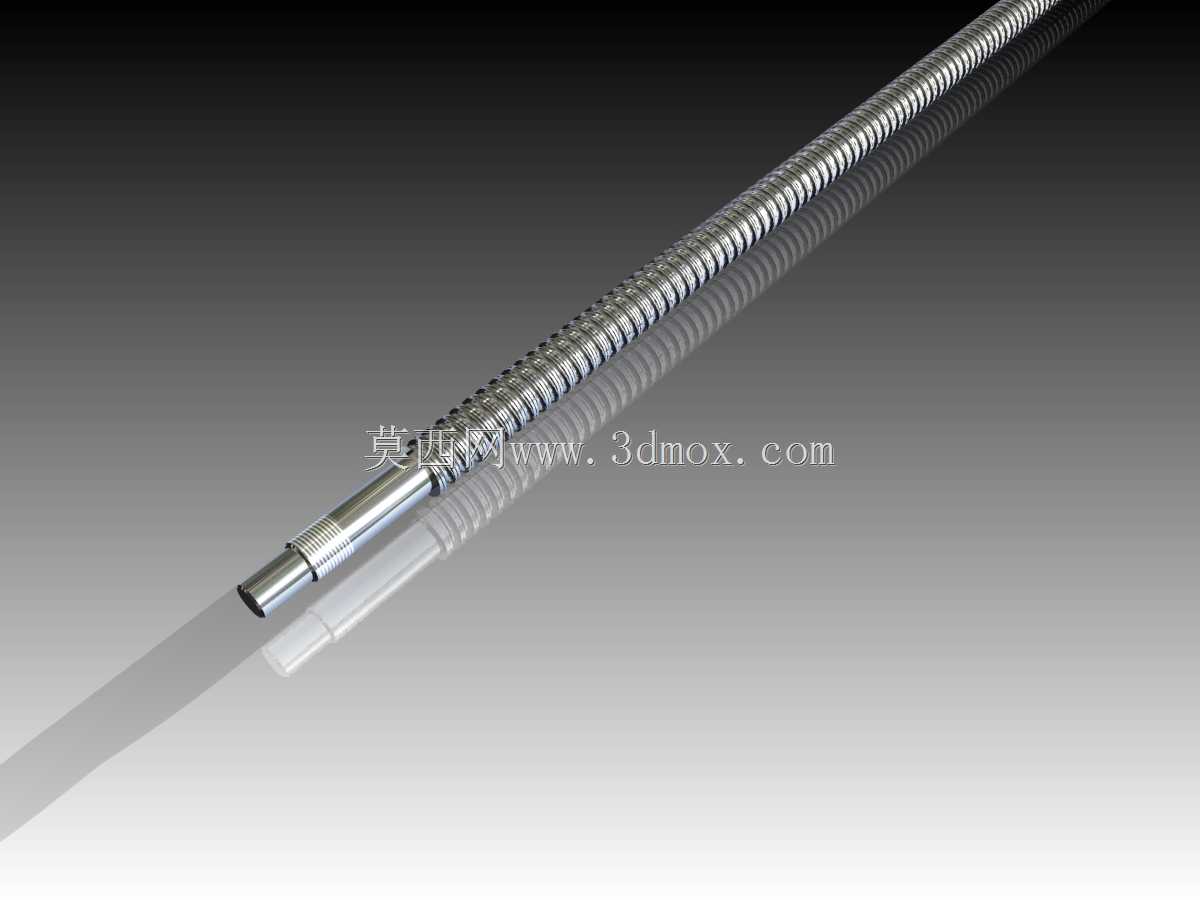

　　这套结构聚焦小型数控铣床的Z轴进给单元，核心适配国产1605型号主轴，在桌面级加工设备、小型五金件加工工坊、教学实训机床改造场景中都有明确的适配空间。日常加工场景里，Z轴承担刀具垂直方向的进给动作，直接决定铣削、钻孔、轻量磨削工序的进刀精度，这套结构在设计时优先考虑了进给刚性与安装适配性，没有采用冗余的复杂结构，所有安装基准面都做了平齐处理，方便和常见的铝型材机架、方钢焊接机架直接对接。从结构布局来看，Z轴滑台采用双直线导轨平行布置的方案，导轨安装面与主轴安装座的垂直度公差控制在0.02mm每百毫米行程范围内，滑台传动搭配滚珠丝杠结构，丝杠两端采用固定支撑座安装，避免高速进给时出现丝杠挠曲变形的问题。

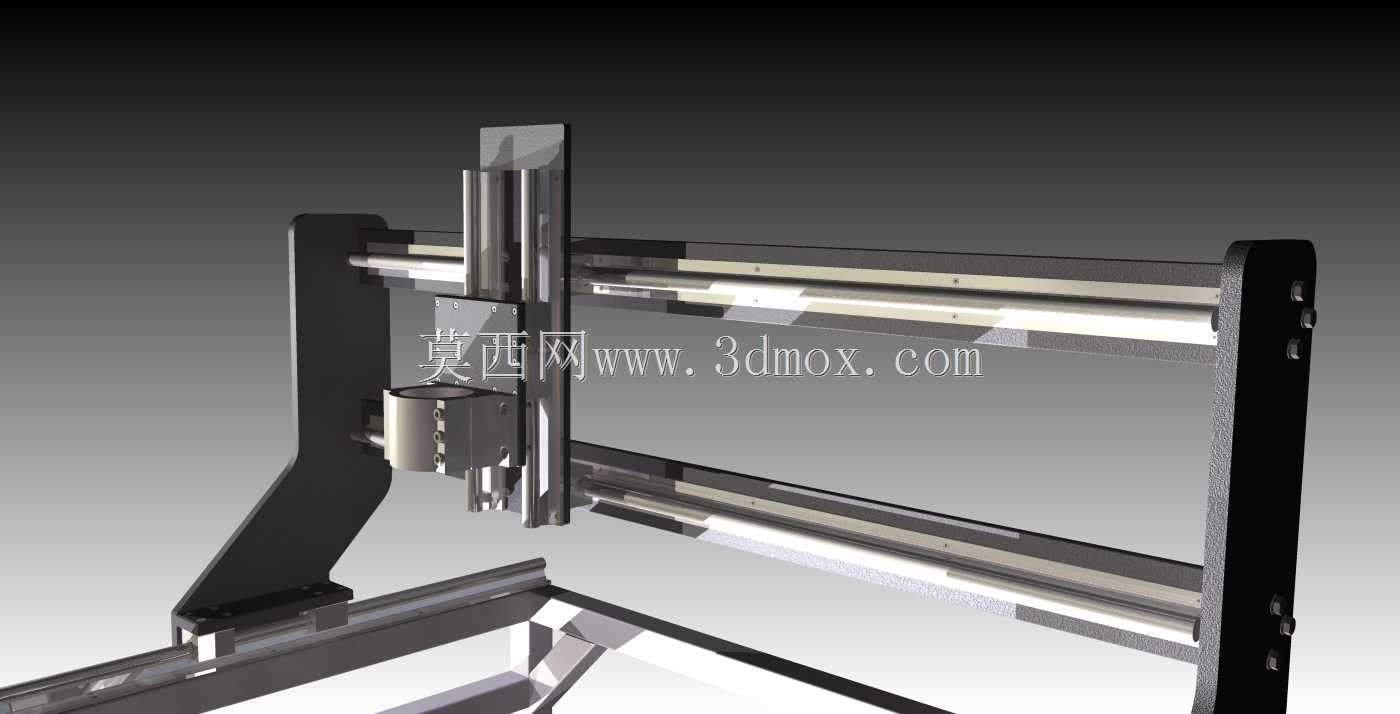

　　主轴安装位做了标准化的抱箍式固定结构，适配1605主轴的安装直径，抱箍结合面做了防滑纹理处理，锁紧后主轴不会在重切削时出现轴向窜动，同时预留了主轴冷却管路的走线空间，不管是风冷还是水冷主轴都能兼容安装。安装边界上，这套Z轴单元的横向安装孔位间距适配常见的40系列、60系列铝型材的槽距，垂直方向的有效行程可以覆盖小型零件加工的常规进刀需求，滑台的极限位置都预留了硬限位块安装位，避免调试过程中出现超程脱轨的问题。设计过程中没有刻意追求轻量化，滑台安装板采用足够厚度的钢板加工，保证主轴高速切削时不会因为结构刚性不足产生振刀，导轨滑块的选型匹配了主轴满功率切削时的倾覆力矩，即使是进行铝合金件的粗加工、亚克力板材的切割加工，

　　结构也能保持足够的稳定性。结构上还预留了防尘折布的安装槽位，日常加工产生的金属切屑、粉尘不会直接进入导轨和丝杠的传动面，能有效延长传动部件的维护周期，主轴的电源线、冷却管路都设计了专用的走线拖链安装位，走线不会和运动部件产生干涉，设备长期运行也不会出现线缆磨损的问题。这套结构既可以直接用于全新小型数控铣床的Z轴装配，也可以作为现有桌面铣床的升级改造部件，替换原有刚性不足的Z轴结构，提升设备的加工精度和切削稳定性，针对小批量零件加工、手板模型制作、教学演示等不同场景，都能满足对应的使用需求，不需要额外做过多的结构修改就能直接适配。
