四通道导流式3D打印功能结构件

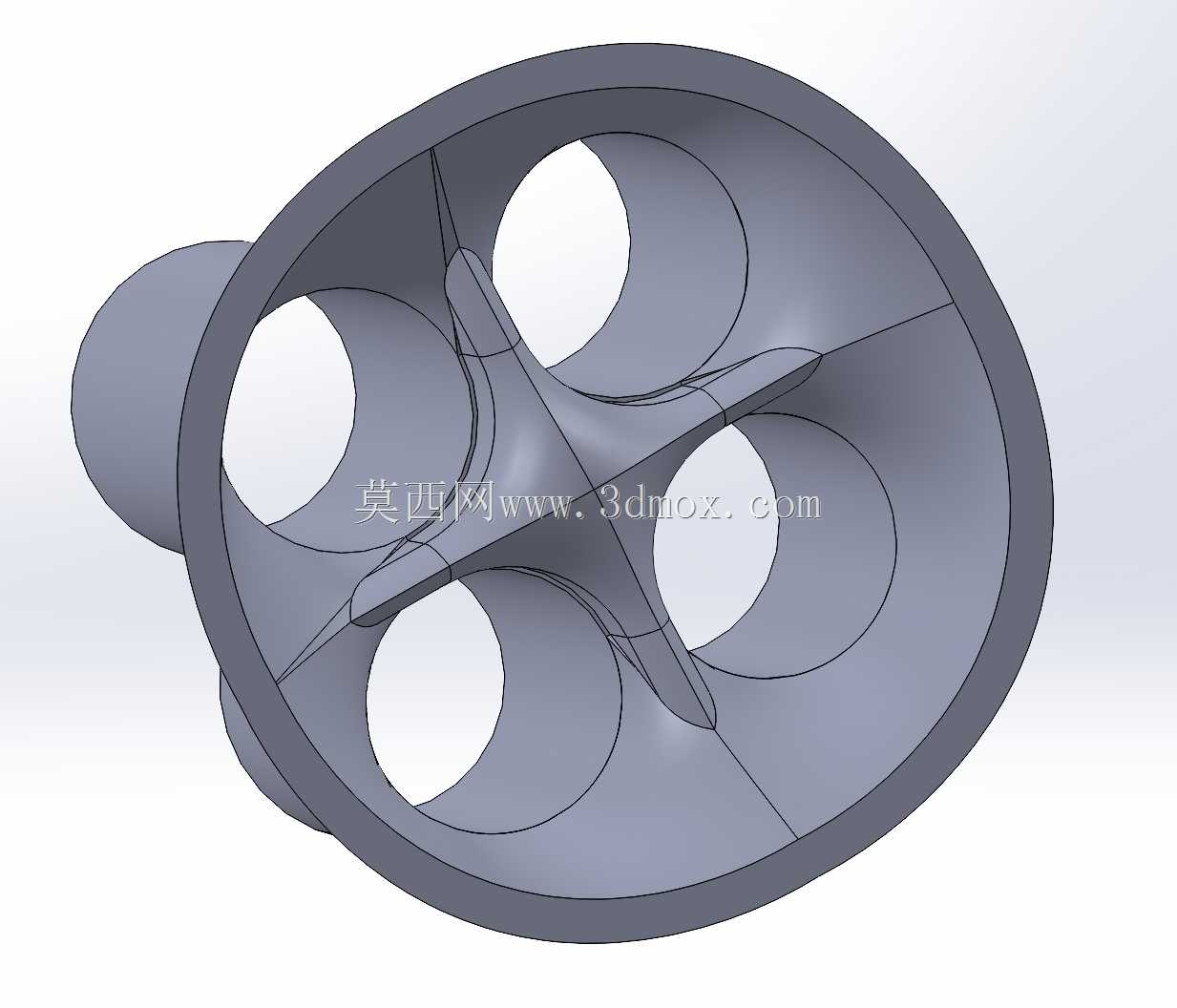

　　该结构件采用一体化中空设计，主体为大直径筒状腔体，内部设置十字交叉的导流筋板，将腔体均匀分隔为四个独立的流体通道，侧部延伸出对接接口，可直接与对应管径的管路实现插接配合，无需额外加装转接接头。从实际应用场景来看，这类零件常被用于小型流体分配回路、桌面级通风分流装置或是实验台的气路转接单元，尤其适合小批量定制化的流体控制场景，相比传统机加工方式制作的多零件拼接分流结构，3D打印成型的该部件不存在拼接缝隙带来的泄漏风险，内部流道的过渡曲面可以做到连续顺滑，有效降低流体经过时的局部阻力，减少紊流产生的概率。设计阶段优先考虑了3D打印的成型工艺特性，所有内部筋板与外壁的连接处均做了等壁厚处理，避免打印过程中因壁厚差过大出现局部翘曲变形，

　　同时内部通道的拔模角度适配FDM与光固化两类常见3D打印工艺的成型要求，无需添加过多内部支撑即可完成打印，打印完成后仅需简单去除外部少量支撑即可投入使用，大幅降低后处理的工作量。安装边界方面，主体筒腔的外径可根据对接管路的尺寸做参数化调整，侧部接口的伸出长度预留了足够的管箍安装空间，安装时可通过筒腔端面的定位止口与相邻部件实现同轴定位，保证流道对接的同轴度，避免出现通径错位影响流体输送效率。筋板的厚度经过受力校核，既能够承受常规流体输送时的内部压力，也不会因壁厚过大增加不必要的打印耗材消耗，四个分流通道的通径完全一致，可保证各支路的流体流量分配均匀，适用于对各支路流量一致性有要求的气路、液路分配场景。零件的外表面无多余装饰结构，

　　所有曲面均为功能服务，端部的圆角过渡既可以避免打印过程中出现应力集中导致的层间开裂，也能减少安装过程中锐边对操作人员的划伤风险，整体结构紧凑，在满足分流功能的前提下尽可能压缩了整体占用空间，适合在安装空间受限的小型设备内部使用。
