通讯设备用六角螺母安装定位载具结构

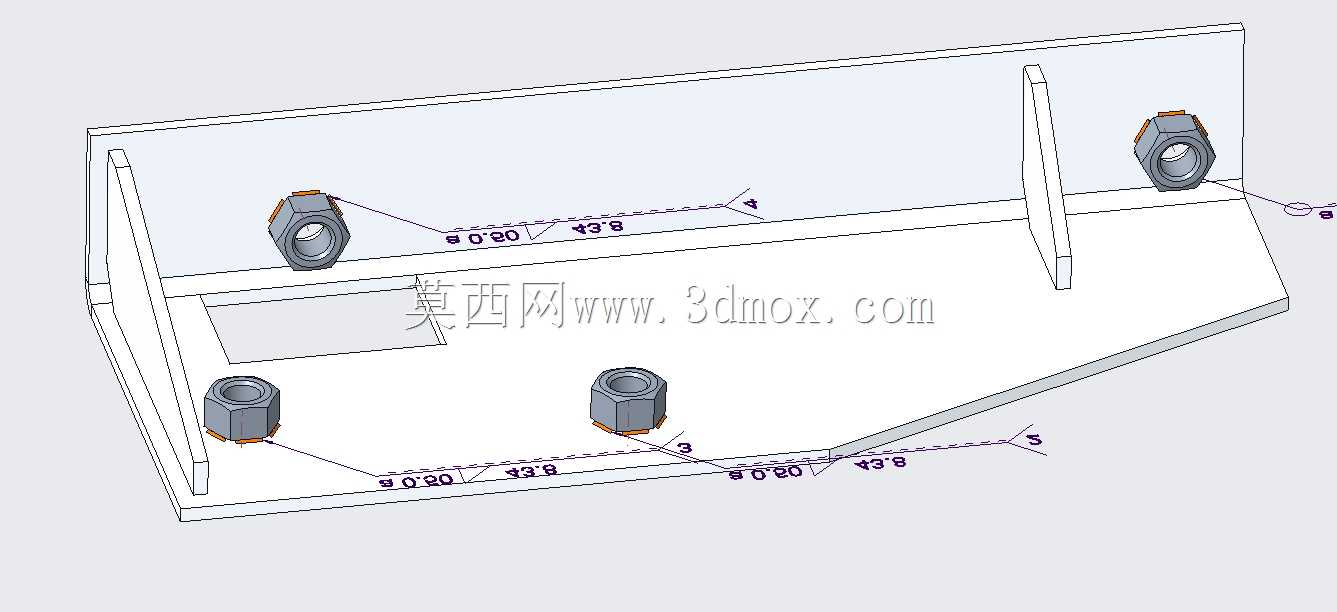

　　这款载具结构主要面向通讯类产品组装工序中的六角螺母预装定位场景，在通讯基站组件、终端通讯设备的结构件装配环节，可实现多规格六角螺母的精准位置固定，避免螺母在后续锁附、点胶工序中出现偏移、错位问题，降低装配不良率。从结构设计来看，载具采用一体式折弯支撑板结构，两侧设置垂直挡边作为X向定位基准，底部平面作为Z向支撑面，四个螺母安装位分别对应通讯结构件上的螺母预埋点位，每个点位都标注了明确的位置尺寸，相邻安装位的中心距公差控制在0.2mm范围内，可满足通讯结构件高精度装配的位置度要求。设计过程中优先考虑了装配操作的便捷性，载具的斜向切边设计预留了足够的操作空间，作业人员取放结构件、放置螺母时不会与载具边缘发生干涉，

　　同时两侧的垂直挡边高度经过反复校核，既能够对结构件侧边形成有效定位，又不会遮挡螺母放置点位，方便作业人员快速对位。从安装边界来看，载具整体为薄型板状结构，可直接放置在常规装配工作台面上使用，不需要额外的固定结构，四个螺母安装位的沉台尺寸与对应规格六角螺母的对边尺寸匹配，螺母放入后不会发生转动，后续螺丝锁附时不需要额外扶持螺母，可有效提升单工位装配效率。载具上标注的尺寸参数完全匹配对应通讯结构件的安装孔位坐标，每个安装位到基准边的距离都经过公差校核，可保证螺母预埋后与结构件上的过孔同轴度满足锁附要求，避免出现螺丝锁附滑牙、偏位的问题。在实际产线应用中，这类载具通常配合半自动锁螺丝设备使用，载具的外形尺寸可适配常规设备的工作台定位槽，

　　不需要额外制作转接工装，投入产线后可快速适配现有装配流程，减少产线调试周期。结构材质方面可根据产线使用频次选择电木或者铝合金材质，电木材质成本较低适合小批量试产场景，铝合金材质耐磨性能更好适合大批量量产场景，两种材质都可满足载具的平面度要求，不会因为长期使用出现变形导致定位精度下降。
