立式可调安装支撑载具结构设计

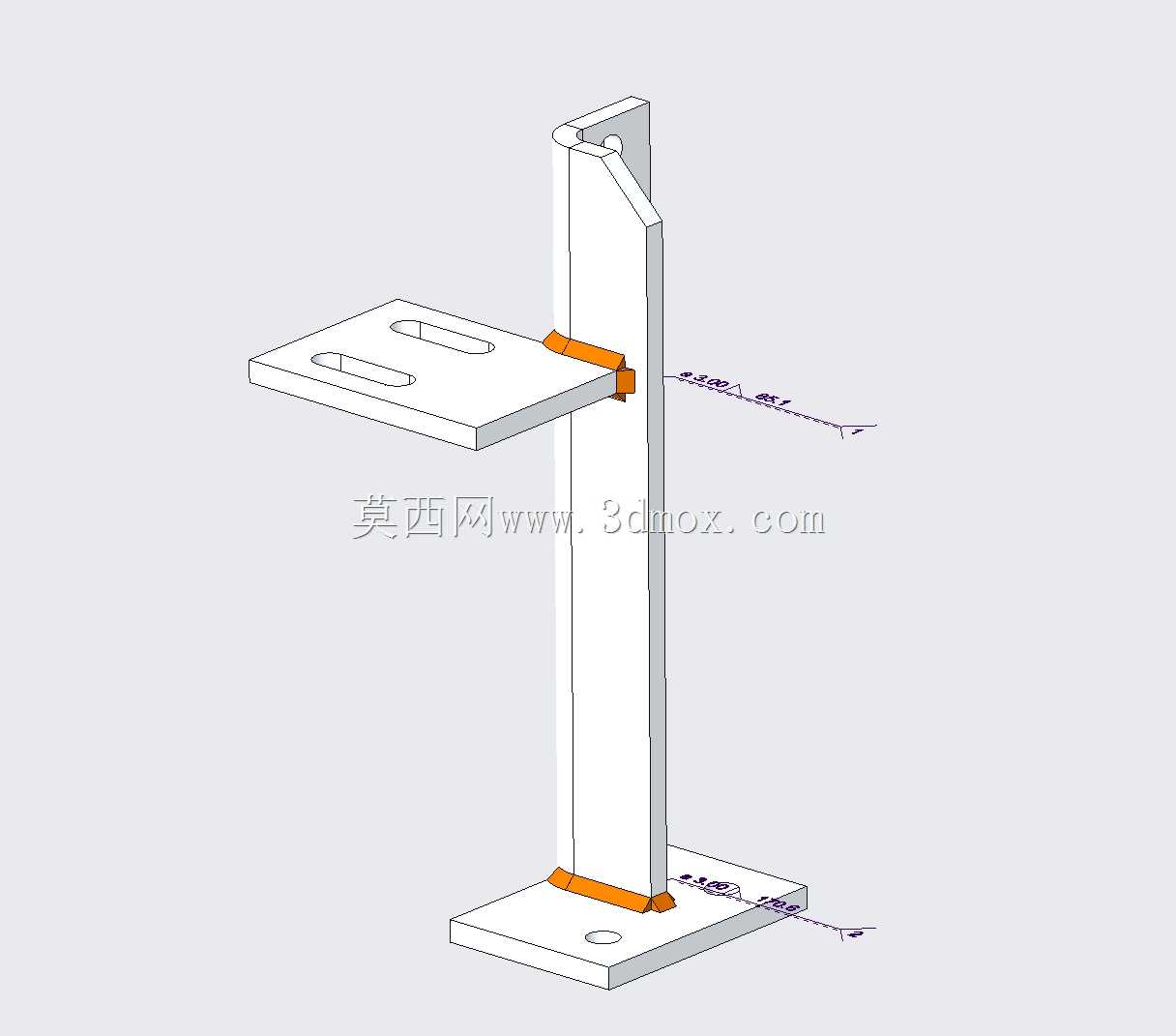

　　这款立式可调支撑载具，核心应用场景集中在通讯设备室内外安装、小型工业检测模组固定、实验室测试工位临时承载等领域，日常作业中常用来承托重量在5kg以内的小型功能模组，替代传统焊接式固定支架，解决现场安装时位置微调难、后期改造成本高的痛点。从结构功能来看，载具采用立式立柱加水平托板的组合形式，底部为方形安装底板，预留单个沉头固定孔，可通过膨胀螺栓或机米螺丝固定在水泥基面、设备机架顶面或型材框架上，立柱与底板连接处设置三角加强筋结构，抵消托板承载时产生的倾覆力矩，避免长期承重后立柱出现歪斜变形。水平托板上开设两个平行的长条形腰型孔，安装时可根据被承载物件的固定孔位调整横向安装位置，无需重新在基面打孔，适配不同孔距的小型设备安装需求；

　　托板与立柱的连接采用抱箍式锁紧结构，松开锁紧件后可沿立柱竖向滑动调整托板高度，调整到位后拧紧锁紧件即可完成固定，高度调整行程覆盖立柱有效长度的90%以上，能满足不同安装高度的现场需求。设计阶段优先考虑现场安装的便捷性，所有棱角处均做R2圆角处理，避免安装调试过程中划伤操作人员，整体结构无复杂曲面，采用等厚度钣金折弯加焊接工艺即可完成加工，加工时立柱选用2mm厚冷轧钢板折弯成型，托板与底板选用3mm厚冷轧钢板，焊接后做喷塑防锈处理，可适配多数室内非强腐蚀工况。安装边界方面，底部安装底板的平面度公差控制在0.2mm以内，保证安装后立柱的垂直度偏差不超过0.5°，避免托板倾斜导致被承载物件滑落；托板调整到最高位置时，

　　整体承载的重心偏移量不超过底板边缘的1/3，保证无额外固定时的静态稳定性，若承载重量超过3kg，可在底板后侧加装辅助固定压块，进一步提升抗倾覆能力。实际使用中，这款载具可搭配不同的转接件拓展使用场景，比如在托板上加装摄像头转接座可作为监控设备安装支架，加装传感器固定板可作为工业检测工位的传感器安装架，无需重新设计制作专用支架，能大幅缩短现场安装调试的周期，降低小批量多场景安装的工装制作成本。
