带倒挡功能立式复古蒸汽机结构设计

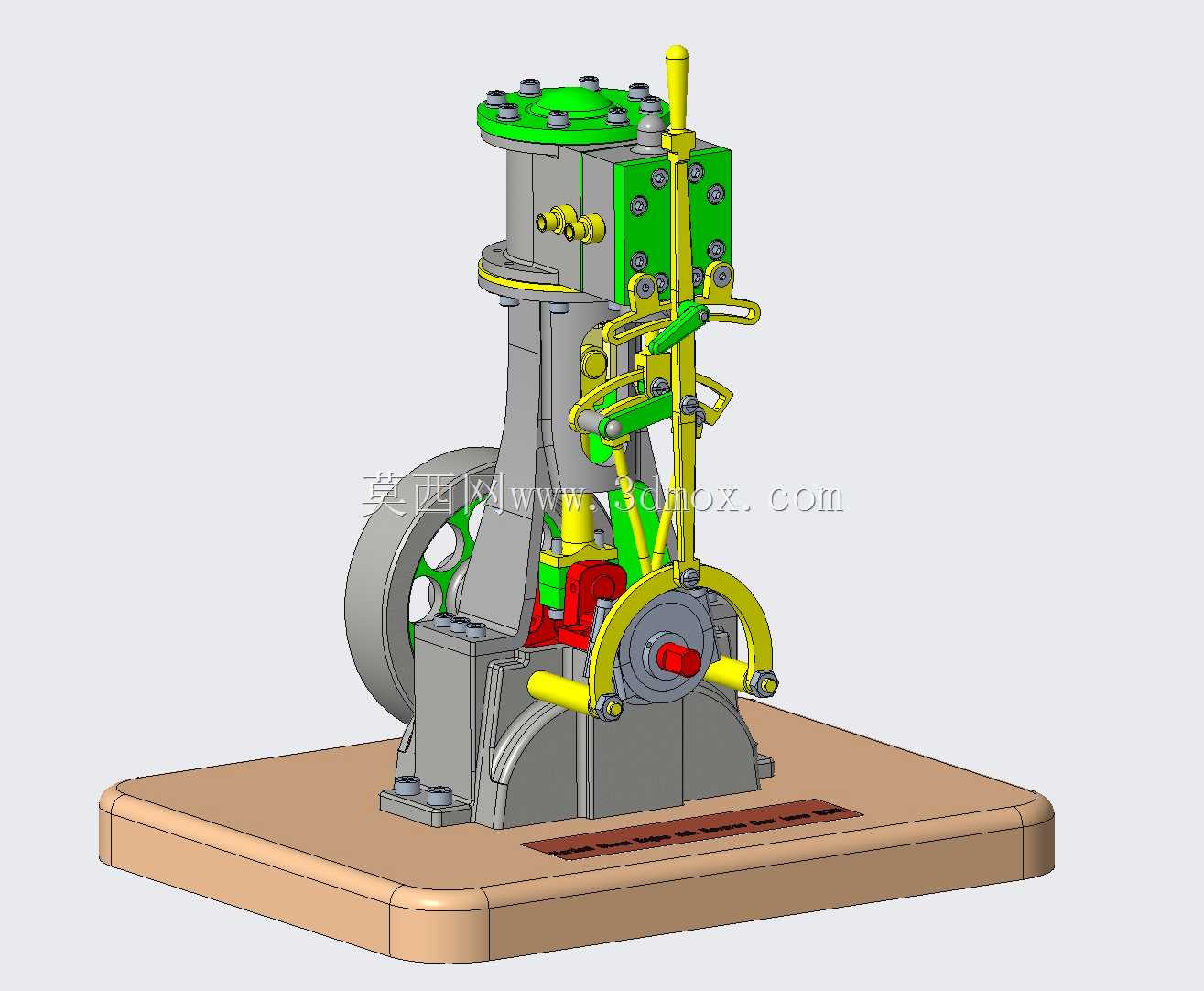

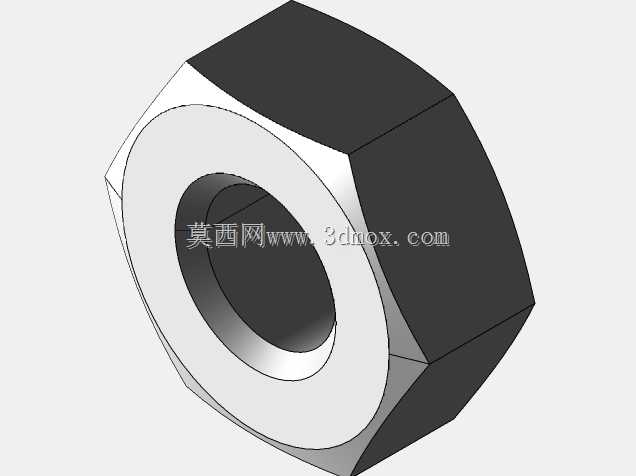

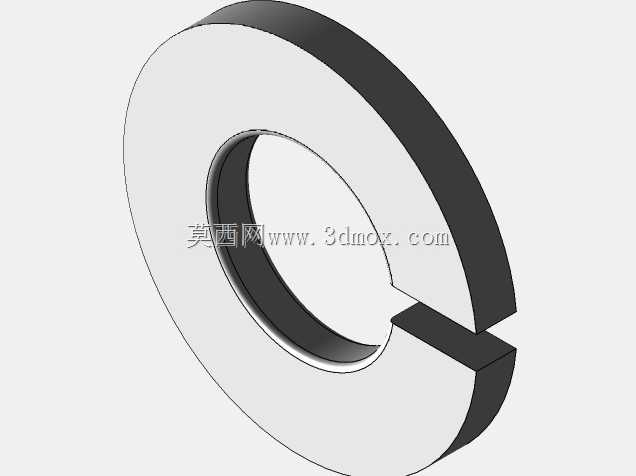

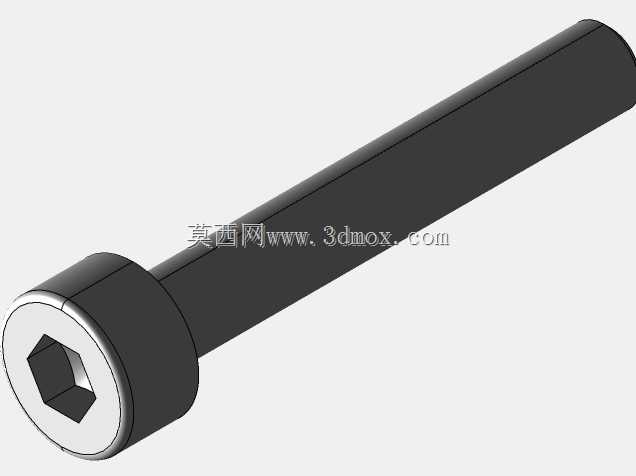

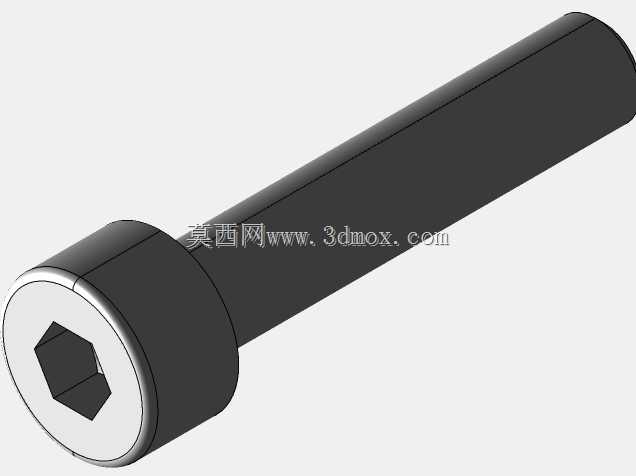

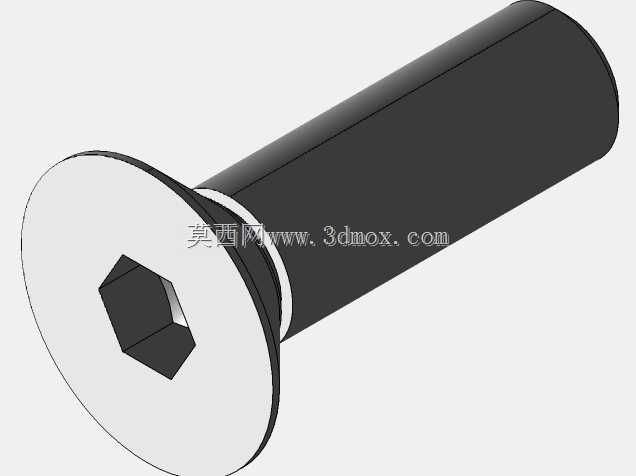

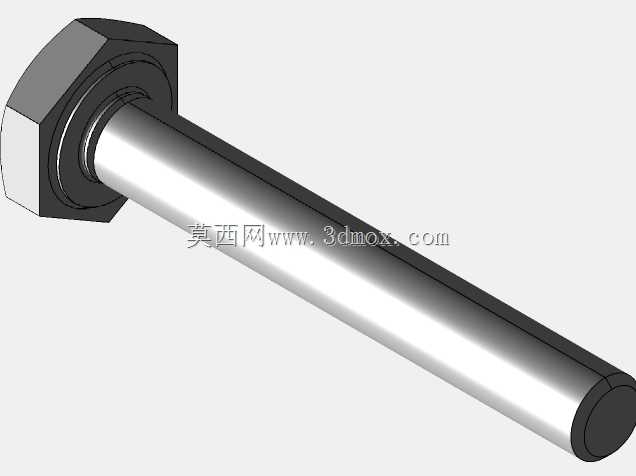

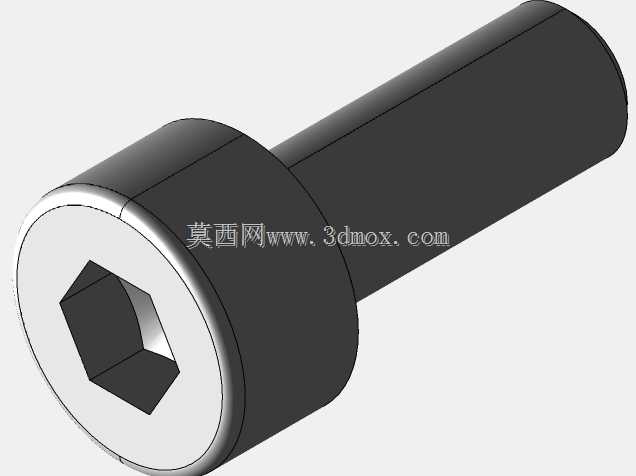

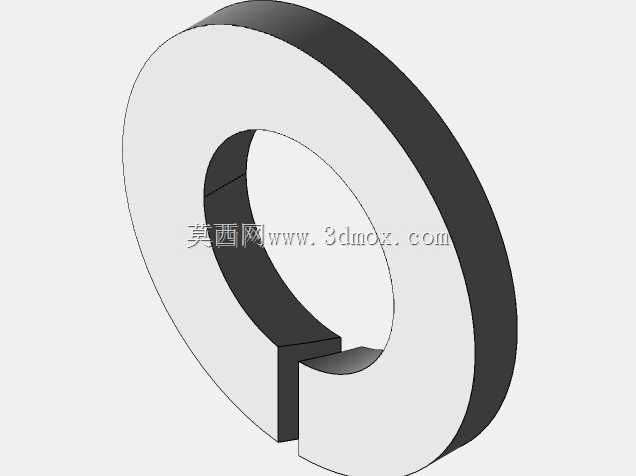

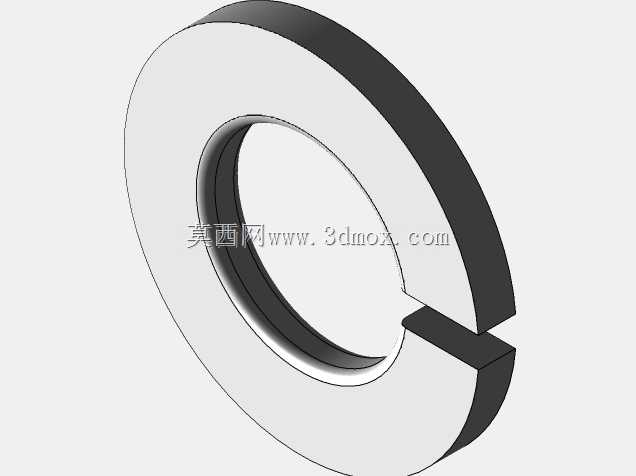

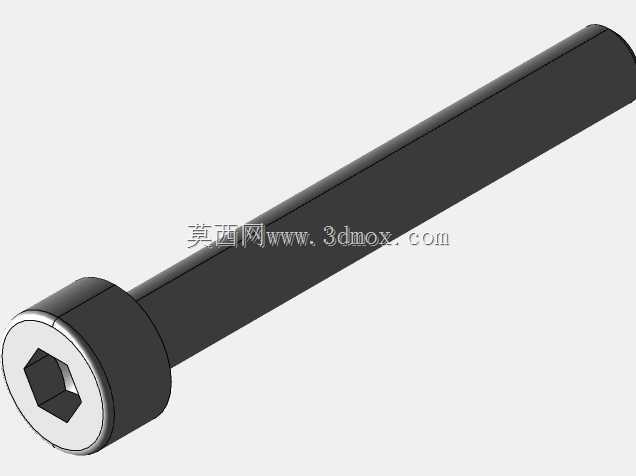

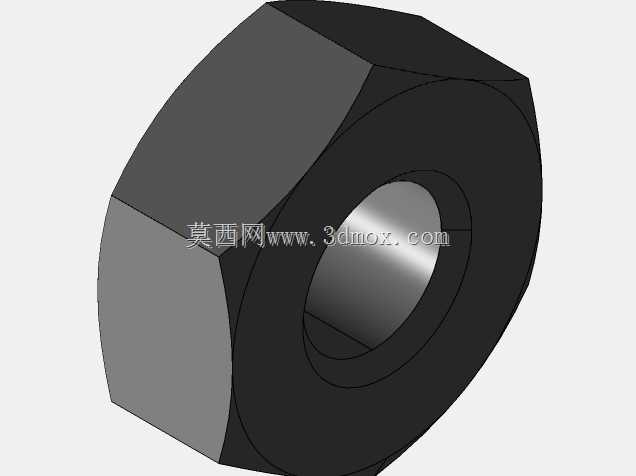

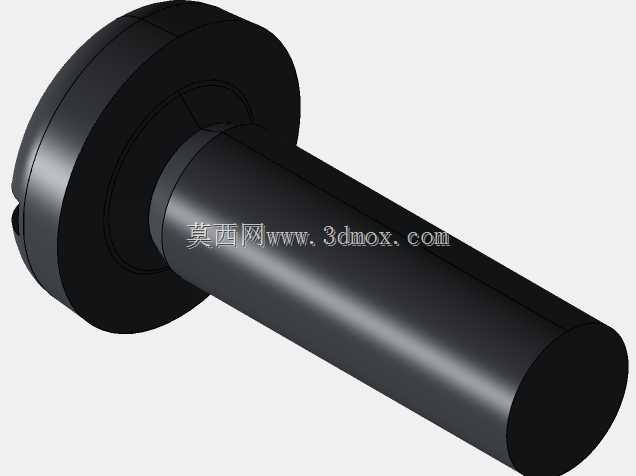

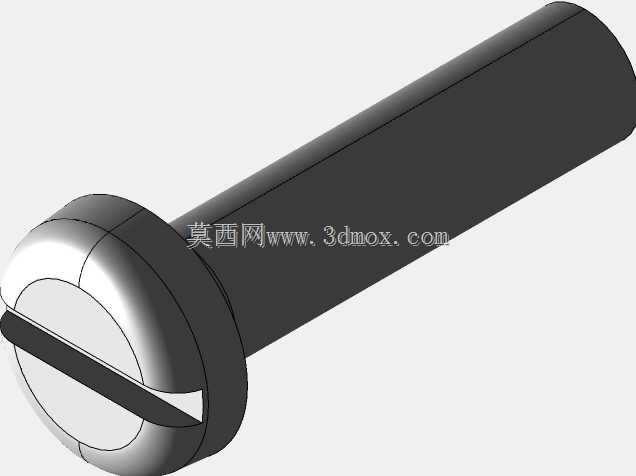

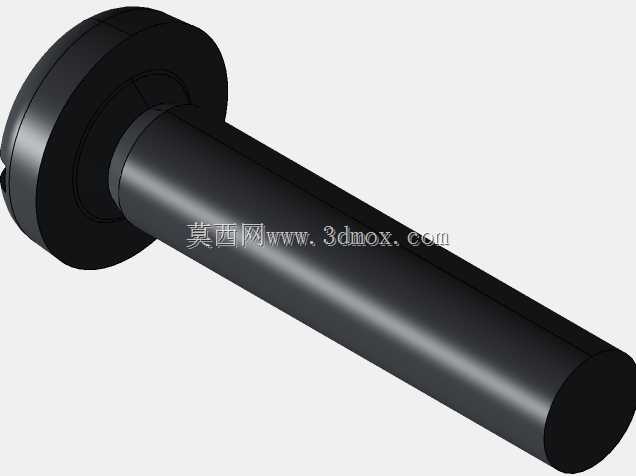

　　这款立式带倒挡的蒸汽动力装置，在小型固定式动力输出场景中具备较强的适配性，可作为小型工坊动力源、教学演示教具、复古动力装置复刻展品使用，区别于常规单转向立式蒸汽机，其集成的倒挡换向结构无需额外加装外置换向阀组，即可实现输出轴正反转切换，适配需要双向动力输出的小型作业负载。从结构设计逻辑来看，整机采用立式布局，气缸组件竖直布置于机架上部，有效压缩了整机水平方向的安装占地空间，底座采用带安装孔的平板式结构，可直接通过螺栓固定于混凝土基础或钢制安装平台上，安装边界贴合小型动力舱的布置需求，无需额外预留过大的侧向操作空间。配气机构与倒挡操纵连杆集成布置于气缸侧部，操纵手柄的操作行程经过优化，扳动角度控制在合理区间内，

　　操作人员站在设备侧方即可完成换向操作，无需额外增设远距离操纵连杆。飞轮布置于机架侧部，转动过程中不超出底座的水平投影范围，避免运行过程中与周边安装构件发生干涉，飞轮的转动惯量经过匹配设计，可有效抵消活塞往复运动产生的转速波动，保障输出轴动力输出的平稳性。活塞与曲轴的传动采用十字头导向结构，降低了活塞侧部的磨损量，延长气缸密封件的使用寿命，曲轴支撑采用分体式轴承座结构，检修时无需拆解上部气缸总成即可完成轴瓦更换与间隙调整，大幅降低后期维护的拆解工作量。倒挡机构通过切换配气相位实现动力转向切换，结构上采用铰接式连杆传递操纵动作，各铰接点均设置耐磨衬套，长期往复扳动也不会出现过大的配合间隙，避免换向动作出现卡滞或不到位的问题。

　　整机的管路接口均布置于气缸上部外侧，连接蒸汽管路时无需探入机架内部操作，进汽、排汽接口的间距经过合理规划，可避免管路弯折造成的通流阻力增大问题。润滑点位采用集中引油结构，日常维护时可从设备外部直接完成各摩擦副的注油操作，无需拆解外部护罩。从安装适配性来看，整机重心沿竖直轴线分布，运行过程中振动幅度较小，底座安装孔的孔位采用通用化间距设计，可适配多数小型动力设备的安装基座尺寸，无需对现有安装平台进行二次打孔改造。
