Emrax轴向磁通盘式电机三维结构设计

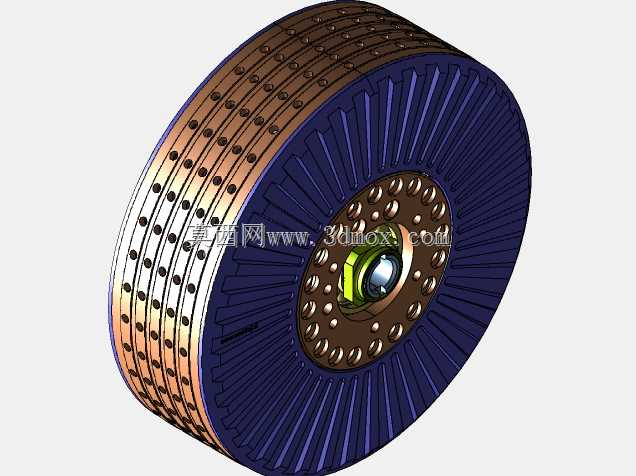

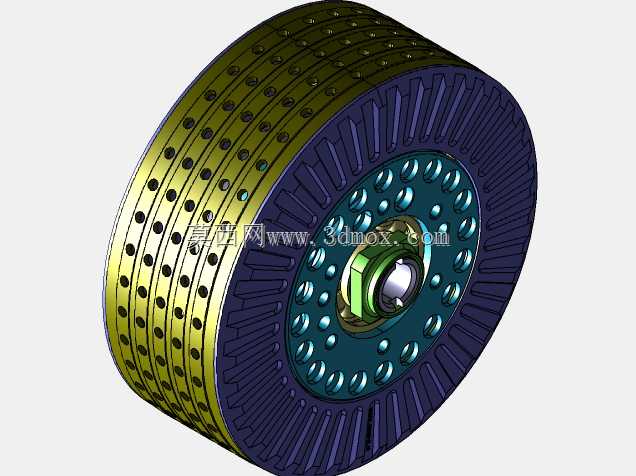

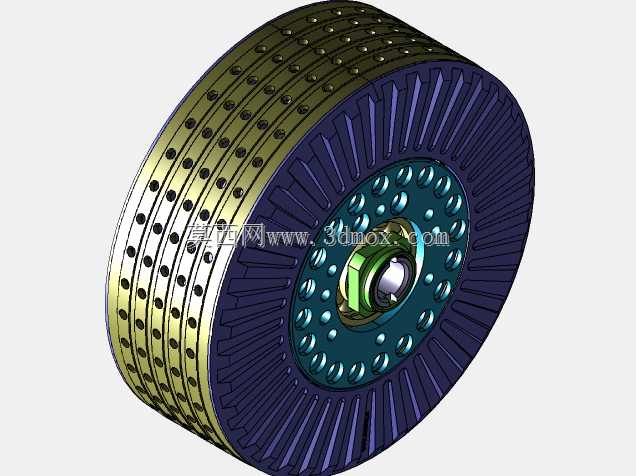

　　这款盘式轴向磁通电机的结构设计，核心围绕高功率密度场景的紧凑安装需求展开，区别于传统径向磁通电机的圆柱布局，整体采用扁平盘式构型，在轴向尺寸受限的动力集成场景中具备天然适配优势。从结构分层来看，最外侧的带孔金属端盖兼具壳体防护、散热流道布置与安装定位功能，端盖上规则排布的通孔并非单一减重设计，部分孔位对应定子绕组的散热通路，部分为端盖连接的螺栓过孔，还有部分预留了传感器线束的穿装位置，多层环形排布的孔位在保证端盖结构强度的前提下，最大化降低了壳体自重，同时为风冷散热提供了对流通道。中间的定子组件采用辐条状排布的绕组支撑结构，紫色绝缘骨架将绕组均匀分隔固定，每一个辐条单元的倾斜角度都经过磁路仿真优化，

　　能够在有限的盘状空间内最大化绕组有效切割长度，降低端部漏磁带来的效率损耗。中心区域的转子支撑座采用高强度铝合金材质，表面做了绝缘氧化处理，均布的半球形凸台对应永磁体的定位卡槽，能够在高速旋转时为永磁体提供可靠的径向与轴向限位，避免高转速下磁钢出现移位脱落的风险。中心的花键输出轴采用渐开线花键结构，能够传递大扭矩输出，轴端的轴承位配合高精度深沟球轴承，可承受轴向与径向的复合载荷，适配直接驱动负载的使用场景，无需额外加装减速机构即可满足低转速大扭矩的输出需求。在实际应用中，这类电机常被用于电动航空动力总成、高性能电动赛车驱动单元、人形机器人关节动力模块等对安装空间、自重、功率密度要求极高的场景，扁平的外形可以直接贴合安装在轮毂、

　　机臂或者关节壳体内部，不需要预留过长的轴向安装空间，安装法兰直接与端盖集成，通过外圈的螺栓孔即可完成整机固定，安装边界清晰，不需要额外设计复杂的转接支架。设计过程中需要重点考虑定转子之间的气隙均匀度控制，整个壳体的加工形位公差需要控制在微米级，避免气隙不均导致的磁拉力不平衡，进而引发运行振动与噪音问题；同时散热结构的设计直接决定电机的持续输出功率，端盖的多层环形结构既可以作为风冷的散热鳍片，也可以在液冷版本中加工成密封冷却流道，适配不同持续功率需求的使用场景。绕组的排布方式采用集中绕组方案，端部长度短，铜损更低，配合高牌号永磁体，能够在较小的体积下实现远超同功率传统电机的扭矩输出，整体结构没有冗余的传动部件，传动效率更高，维护需求更低，非常适合集成度要求高的高端动力场景。
