V型六缸活塞动力机构结构设计

　　在中小排量动力配套场景中，V6布局的活塞式动力机构一直是兼顾动力输出平顺性与空间占用率的核心方案，这套三维结构完整还原了量产机型的核心装配逻辑，可直接用于动力总成匹配验证、教学演示以及改装方案的结构校核。从实际应用场景来看，这类结构广泛适配乘用车辆、小型船舶动力、固定式发电机组等对运行振动控制有较高要求的设备，相比直列六缸布局，V型夹角的缸体排布能将整机轴向长度缩短近三分之一，大幅降低动力舱的纵向安装空间要求，给配套的散热系统、管线排布留出足够的设计余量。

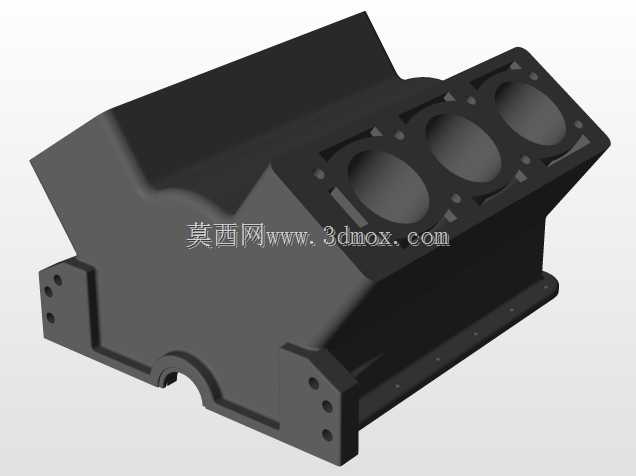

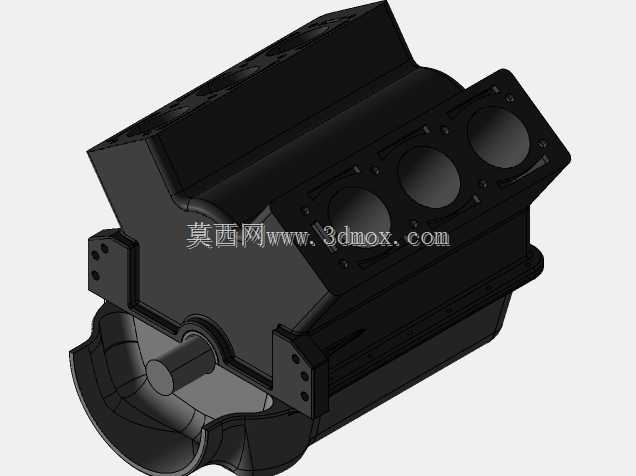

　　整套结构的设计核心围绕活塞往复运动到旋转运动的转换效率展开，缸体部分采用夹角式集成缸盖安装位，三个缸体呈一列对称分布在曲轴两侧，每个缸套位置预留了精准的活塞运动导向间隙，避免往复运动过程中出现偏磨卡滞。曲轴输出端采用阶梯式轴径设计，匹配对应的轴承安装位，可直接适配标准规格的动力输出连接法兰，安装边界上，整机底部预留了三个成三角形分布的固定支脚，支脚位置的安装孔位公差按照通用动力机架的配套标准设计，不需要额外做转接支架即可完成固定。侧面的三个圆形开孔为气门组件与喷油/点火机构的安装位，开孔周边的加强筋结构做了等应力优化，在保证缸体整体刚性的前提下尽可能降低壳体自重，避免不必要的重量冗余影响整机功率重量比。

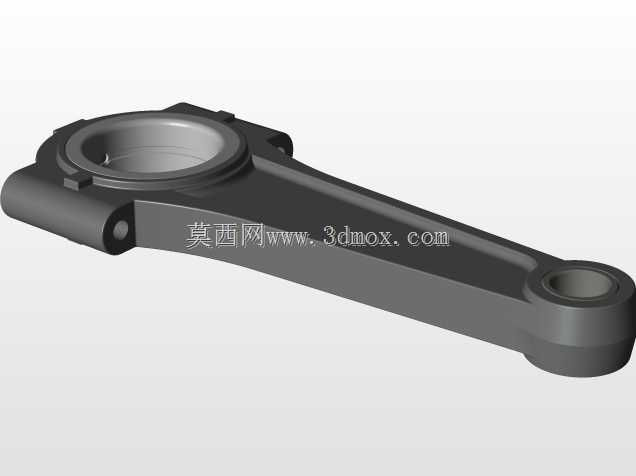

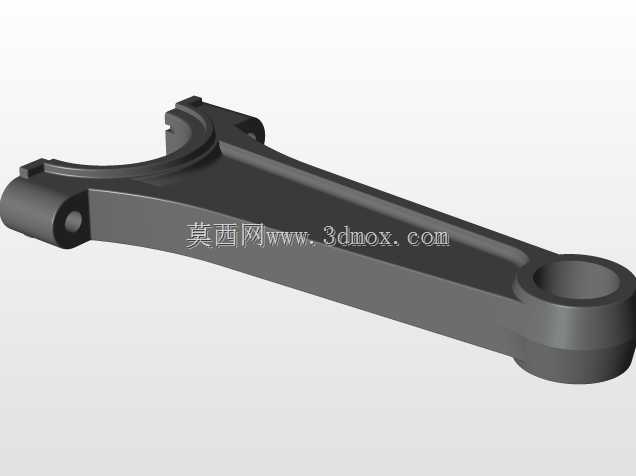

　　建模过程中完整还原了活塞、连杆、曲轴的装配运动关系，活塞销与连杆小头的配合间隙、连杆大头与曲轴曲柄销的配合公差都按照实际工程装配要求设定，可直接用于运动仿真验证，观察不同曲轴转角下活塞的行程位置、连杆的摆动角度，排查运动过程中是否存在结构干涉。前端的动力输出轴伸出长度按照通用联轴器的配套尺寸设计，轴端预留了键槽安装位，可直接连接负载端的传动部件，不需要额外做轴伸改造。缸体上部的散热鳍片排布顺着气流走向设计，在风冷应用场景下可引导冷却气流均匀覆盖每个缸体的外壁，避免局部过热导致的结构变形。对于结构设计从业者来说，这套模型可直接参考其缸体加强筋的布置逻辑、运动部件的间隙设定思路，在做同类动力机构设计时减少重复校核的工作量；对于设备选型人员来说，可通过模型直观核对整机的安装尺寸、接口位置，提前完成动力舱的布局规划，避免后续配套过程中出现空间干涉、接口不匹配的问题。
