槽型托辊组带式输送机施工段结构

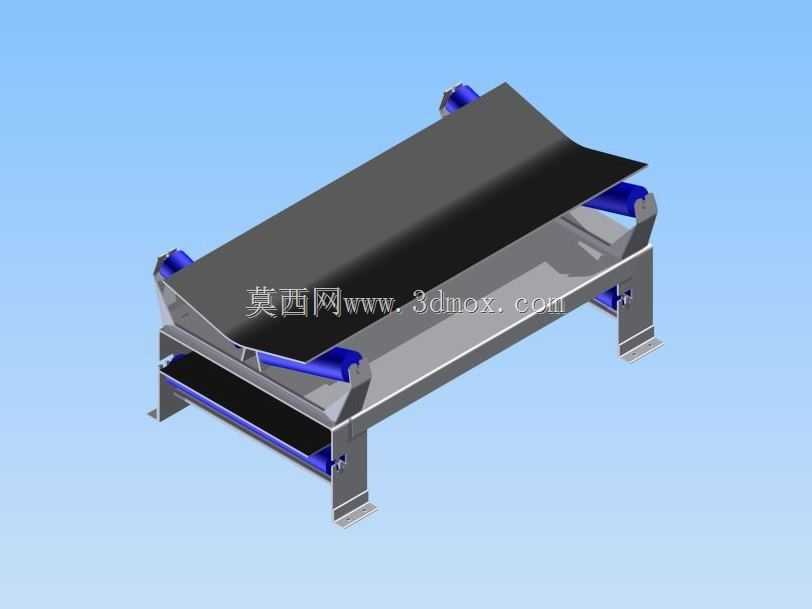

　　该段结构为带式输送机的中部承载施工段，主要应用于矿山、港口、电厂、建材加工等散状物料连续输送场景，承担散料从受料点到卸料点之间的水平或小倾角承载输送任务，可适配煤炭、矿石、砂石、粮食等多种散状物料的中长距离输送工况。从结构设计来看，该段采用槽型托辊组布置形式，上分支承载托辊采用三辊式槽型结构，槽角设计适配常规散料输送的堆积角要求，可有效增大胶带的物料承载截面积，提升输送量的同时避免物料在输送过程中撒漏；下分支回程托辊采用平行托辊布置，支撑回程段胶带平稳运行，减少胶带运行过程中的垂度与抖动。机架部分采用型钢焊接成型的落地式支腿结构，支腿底部预留安装地脚螺栓的连接孔位，安装时需保证各支腿的安装平面度偏差控制在允许范围内，

　　避免机架扭曲导致胶带跑偏；相邻机架段之间采用螺栓拼接，可根据现场输送线路长度灵活增减段数，适配不同场地的输送线路布局需求。托辊与机架之间采用可拆卸式连接座固定，后期维护时可快速更换磨损托辊，无需大规模拆解机架结构，降低现场运维的工作量。胶带采用普通织物芯输送胶带，适配常规工况下的物料输送，若输送高温、磨琢性强的物料可对应更换专用胶带，该段结构的安装边界需预留两侧不小于五百毫米的检修空间，便于日常巡检时调整托辊位置、清理撒落物料，同时需保证机架安装的直线度，避免胶带运行过程中出现跑偏、磨损加剧等问题。该段结构未包含驱动滚筒、改向滚筒、张紧装置、清扫器等部件，仅为输送机中部的承载段单元，建模时还原了托辊的安装角度、机架的型钢截面、

　　支腿的地脚连接结构等细节，可用于整线布置时的中部段结构参考，也可作为托辊布置、机架受力分析的基础模型，帮助设计人员快速完成整线的三维布局，校核各部件之间的安装间隙，避免现场安装时出现部件干涉的问题。在实际选型应用中，可根据输送物料的堆积密度、输送量、输送倾角调整托辊槽角、机架间距、托辊直径等参数，该模型的结构参数适配常规带宽的带式输送机设计，可直接复用至同带宽的中部标准段设计中，减少重复建模的工作量，提升设计效率。
