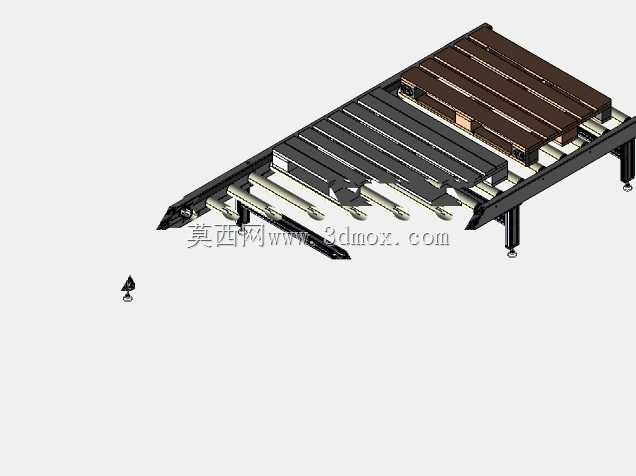

重载分流式辊道输送设备结构设计

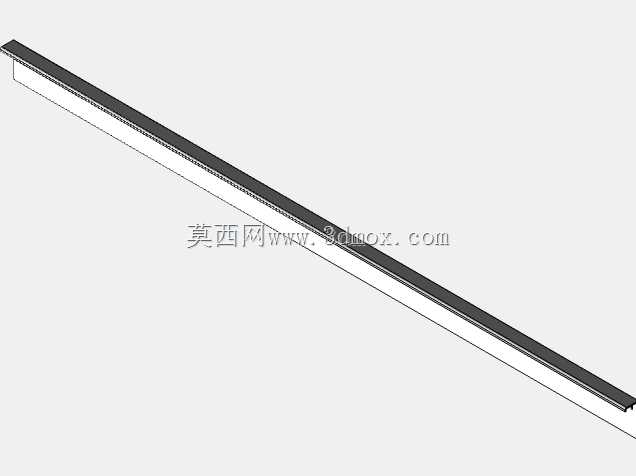

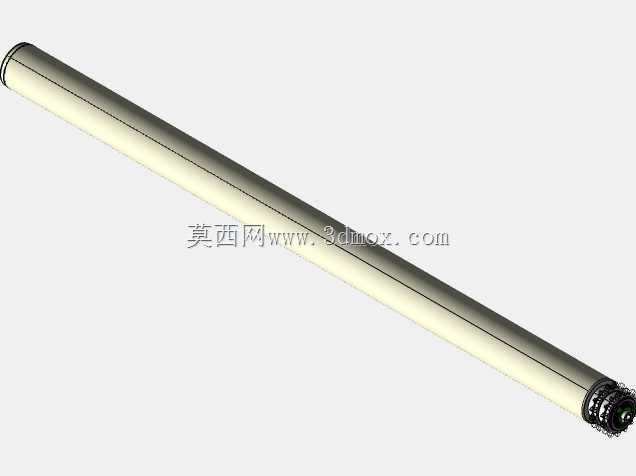

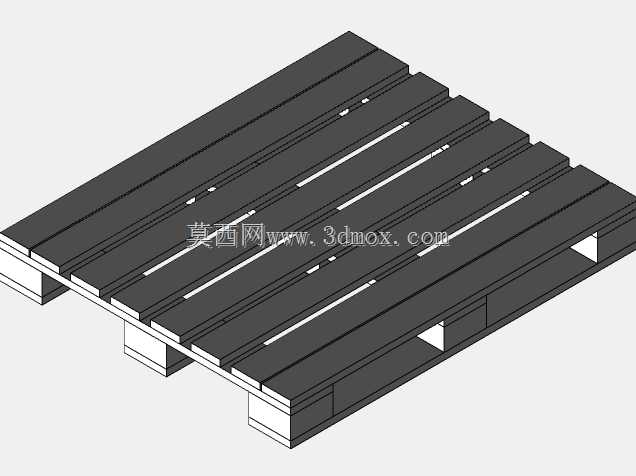

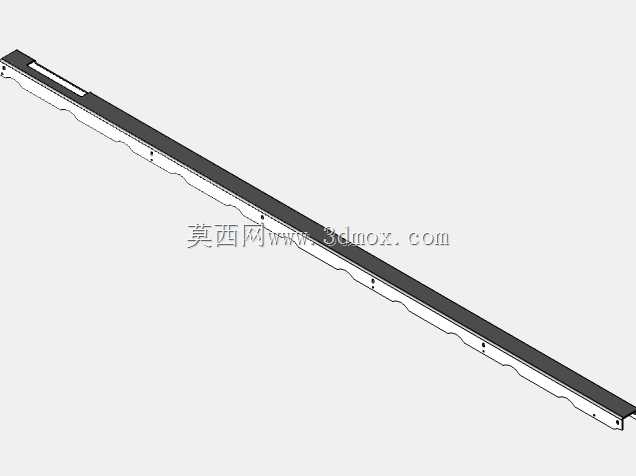

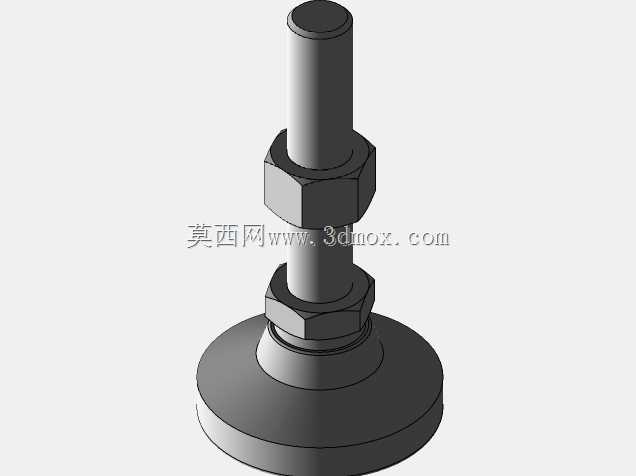

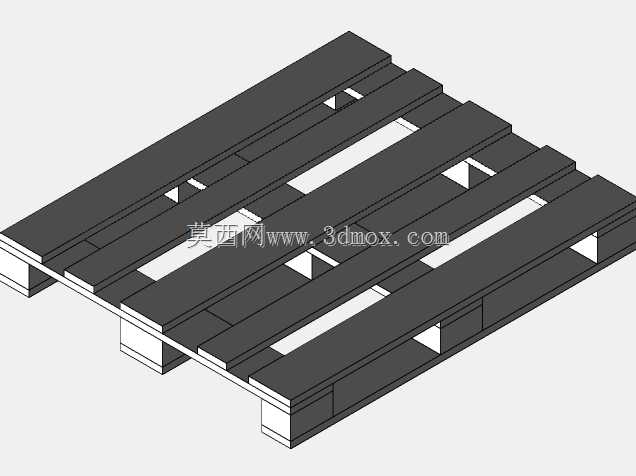

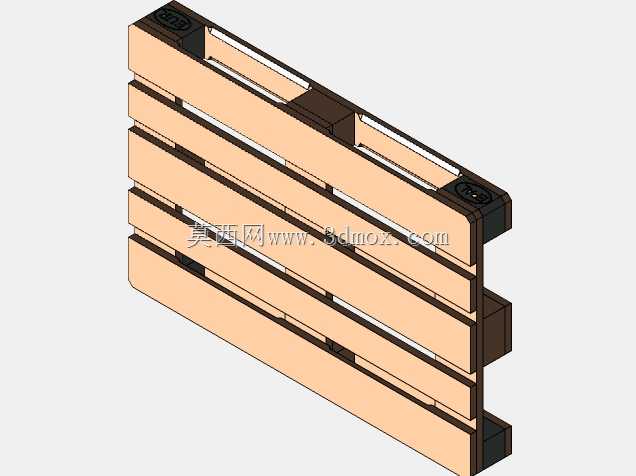

　　这款辊道输送结构主要面向生产车间工序间物料转运、仓储出入库托盘输送、自动化产线工件接驳场景设计，可适配带托盘的规整箱体、栈板载具、成型工件的水平输送与路径分流需求，替代传统人工搬运完成不同工位间的物料自动流转，降低产线物流的人工干预强度。从结构设计逻辑来看，整体采用分段式模块化机架布局，支腿配置可调脚杯，可适配车间地面存在的高低差，安装时可根据现场布局调整支腿伸出长度，保证输送面整体水平度偏差控制在合理范围内，避免输送过程中出现物料偏斜、卡滞问题。输送面的辊筒排布间距经过载荷核算，可根据输送物料的最小底面尺寸调整辊距，避免小尺寸工件卡入辊筒间隙，同时兼顾辊筒转动阻力与整体载荷承载能力，

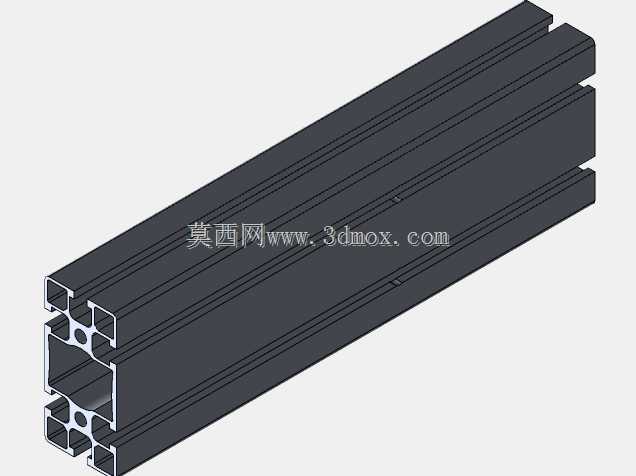

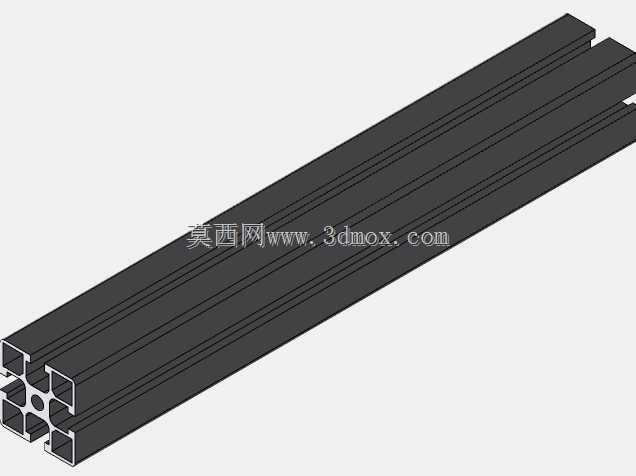

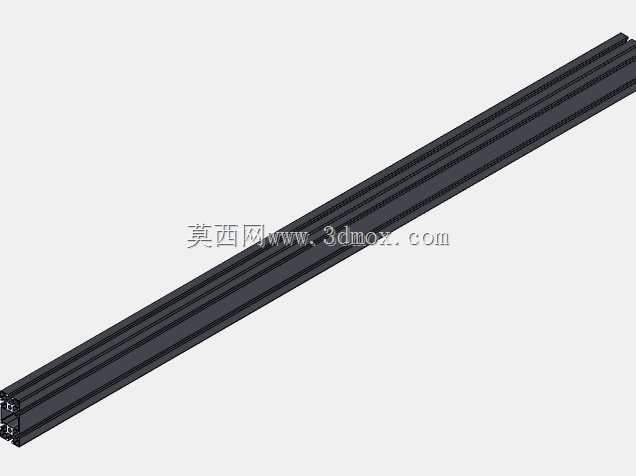

　　单段线体的有效输送宽度可根据常用托盘尺寸做适配调整，机架侧边预留传感器安装位、挡停机构安装孔位，可直接对接自动化产线的电控系统，实现物料到位检测、定点挡停、工位放行的联动控制。线体集成的分流机构采用顶升移载结构设计，当需要将物料从主输送线分流至支线时，顶升机构抬升对应段的移载皮带，将物料抬离辊道面后通过横向皮带完成侧向输送，无需额外设置转台机构即可实现多路径物料分流，相比传统转台式分流结构占用的竖向安装空间更小，适配车间层高有限的安装场景。设计过程中对辊筒的轴径、机架型材的壁厚做了强度校核，满载工况下机架的挠度变形量控制在允许范围内，避免长期重载运行出现机架下弯、辊筒转动卡滞的问题。各转动部位均预留润滑维护空间，

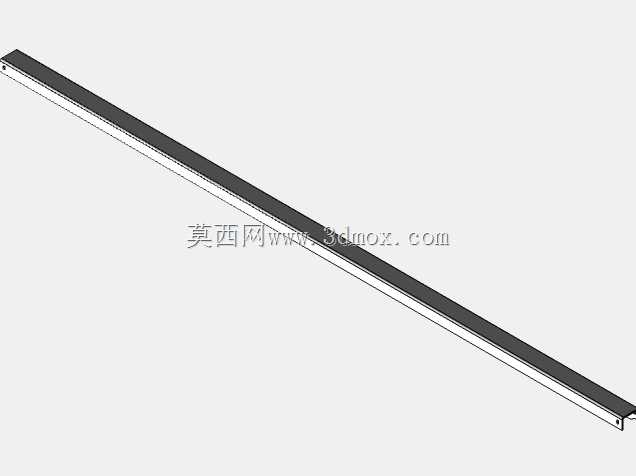

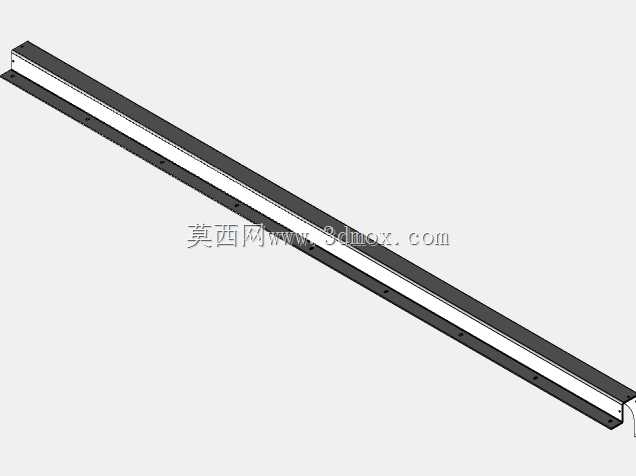

　　日常运维时可直接对辊筒轴承、移载机构的传动部件加注润滑脂，无需大范围拆解线体结构。线体的进料端与出料端均设置过渡导边，可对接不同高度的上下游输送设备，减少物料接驳时的磕碰风险，侧边的防护挡板可避免输送过程中物料偏移掉落，针对不同重量的载物托盘，可对应调整驱动电机的输出功率与辊筒的表面处理方式，重载场景下可选用包胶辊筒增大摩擦力，轻载高速场景可选用镀锌钢辊筒降低转动惯量。
