等离子自适应进料处理摆动装置结构

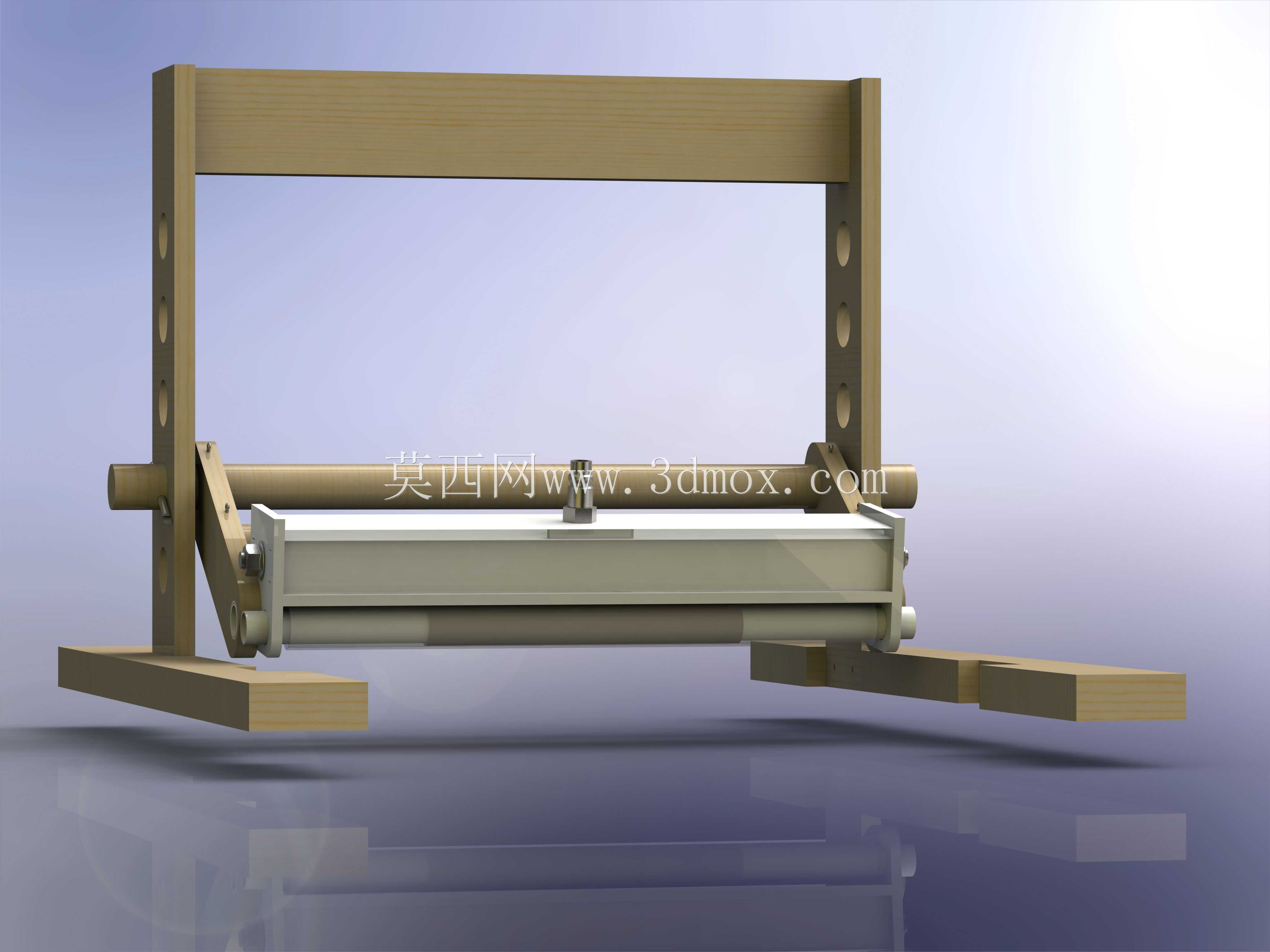

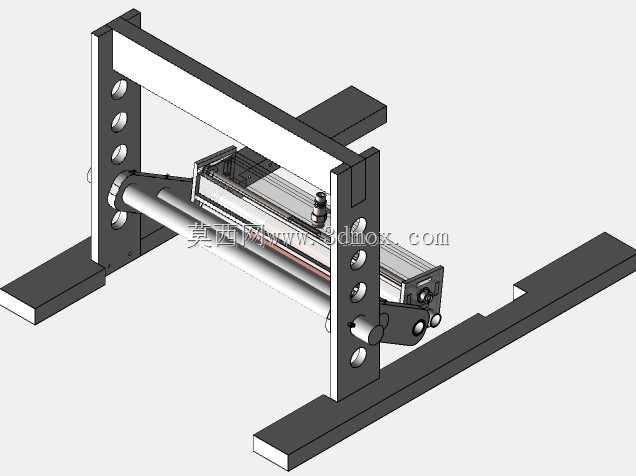

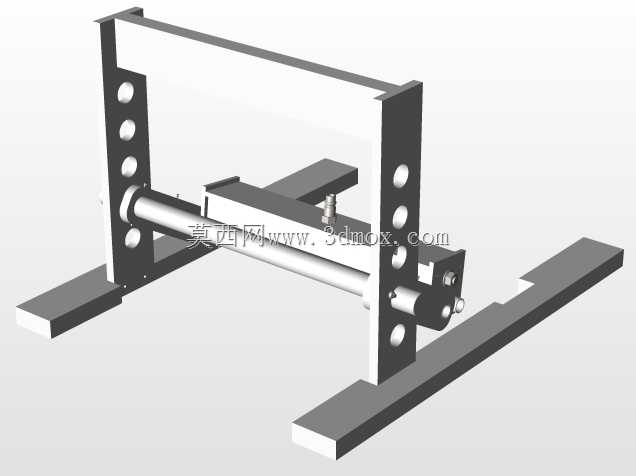

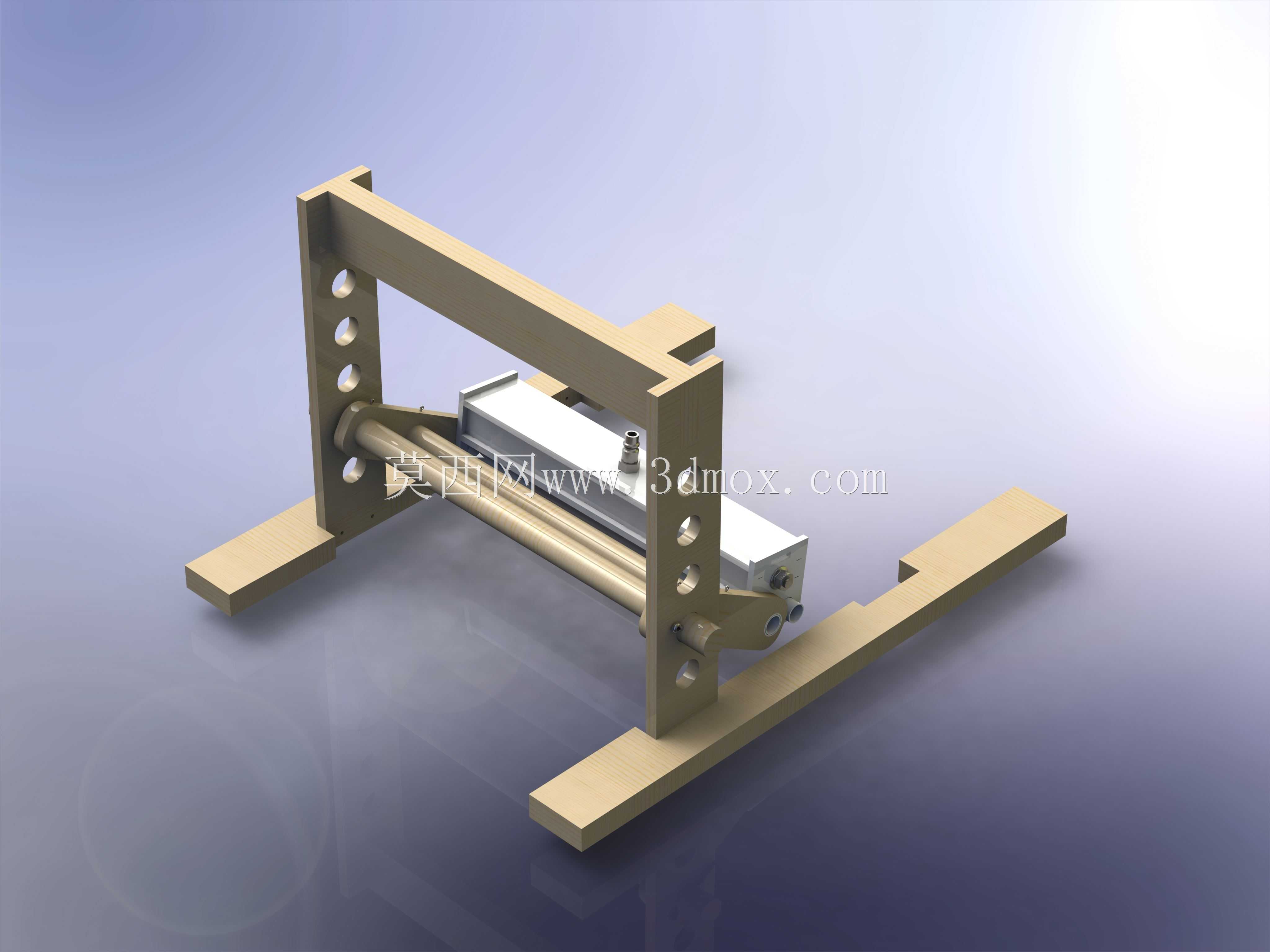

　　该装置主要面向连续进料的工业表面处理场景，适配输送带类连续送料工况，作为等离子表面处理系统的执行端搭载结构，可完成待处理工件的非接触式等离子改性作业，解决传统固定等离子头处理范围窄、对异形工件适配性差的问题。整体采用双侧立式支撑龙门架结构，底部设置两个平行的长条形安装支脚，支脚预留安装孔位，可直接固定在输送线两侧的设备机架上，安装时需保证支脚跨距与输送线宽度匹配，支脚长度方向与输送方向垂直，支撑龙门架跨设在输送线上方，不会干涉输送带上工件的正常通行。两侧立式支撑板上开设多组等距调节孔，可根据待处理工件的高度、等离子头的作业焦距调整横梁的安装高度，适配不同厚度工件的处理需求，调节孔采用圆孔阵列设计，

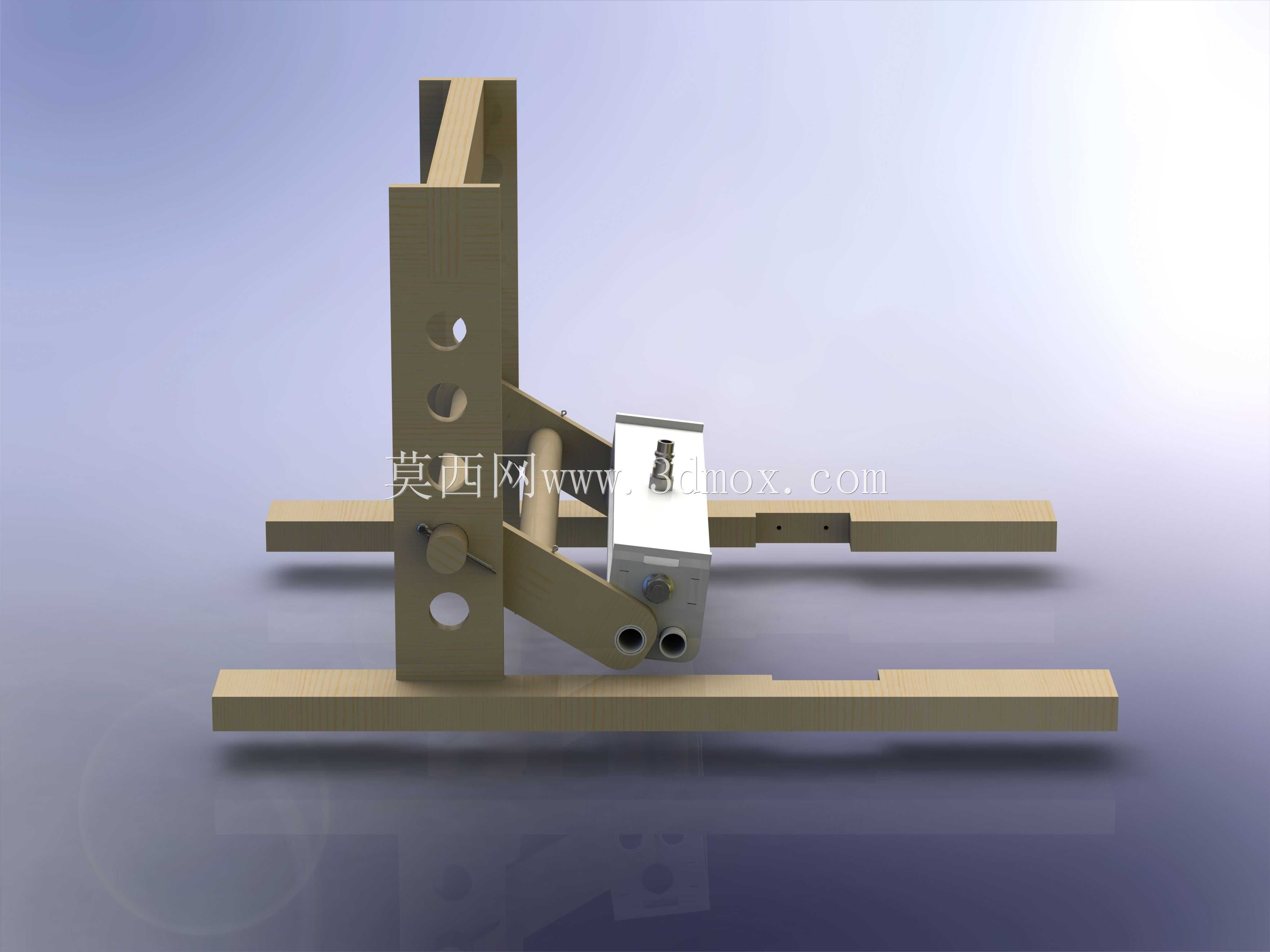

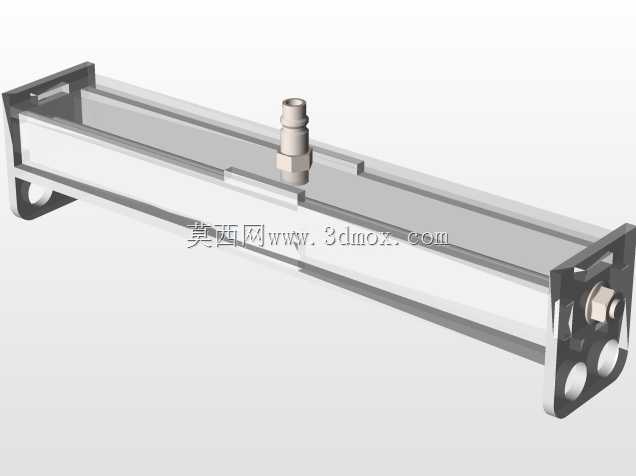

　　调整时通过销轴定位即可完成高度档位切换，无需复杂的工装调整。核心摆动执行组件安装在龙门架中部的横向轴系上，等离子发生模块搭载在摆动架上，通过轴系的往复摆动带动等离子头沿垂直于输送方向做弧线运动，扩大单次处理的幅宽，同时配合输送带的连续进给，可实现整幅宽范围内工件的均匀等离子处理，避免固定等离子头存在的处理盲区。摆动轴系采用耐磨衬套配合销轴的连接结构，降低往复摆动过程中的磨损量，保证长期运行的精度稳定性，等离子模块的安装位设置微调结构，可小范围调整等离子头的喷射角度，匹配不同材质工件的处理工艺要求。结构设计上优先考虑工况适配性，整体框架采用型材拼接式结构，在保证结构刚性的前提下控制整体重量，降低摆动驱动端的负载，

　　各连接部位采用标准紧固件连接，便于后期的维护与易损件更换。安装边界方面，需保证装置下方输送通道的净空高度满足最高工件的通行需求，两侧支脚的固定面平面度公差控制在合理范围内，避免龙门架安装后出现倾斜导致摆动轨迹偏移，摆动组件的运动行程范围内无其他结构干涉，保证往复摆动过程顺畅无卡滞。该结构可直接集成到现有连续输送生产线中，无需对原有输送线做大规模改造，适配薄膜、片材、小型零部件等多种工件的等离子表面清洗、活化、刻蚀等工艺场景，摆动速度可根据输送线的进给速度匹配调整，保证处理效果的均匀性。
