户外防风雨监控摄像机外部防护结构设计

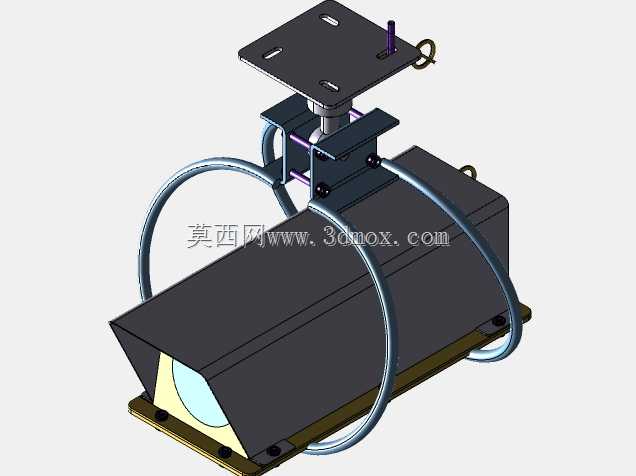

　　这款监控摄像机外部防护结构，主要面向露天厂区周界、户外园区道路、露天设备作业区等长期暴露在自然环境下的安防布设场景设计，核心作用是为内部摄像模组提供可靠的物理防护，同时预留足够的角度调节空间，满足不同点位的视场覆盖需求。结构整体分为主体防护舱、万向调节连接组件、顶部安装挂板三个核心部分，各部件之间的连接间隙都做了密封适配设计，可阻挡雨水、扬尘侵入内部腔体，避免摄像模组、接线部位因受潮、积尘出现故障。主体防护舱采用矩形腔体设计，前端预留圆形镜头视窗开口，视窗边缘做了阶梯式止口结构，可配合密封胶圈实现视窗与舱体的紧密贴合，舱体底部设置带安装孔的固定底板，可通过紧固件将内部摄像模组牢牢固定在舱内，避免户外大风、设备振动导致模组移位、

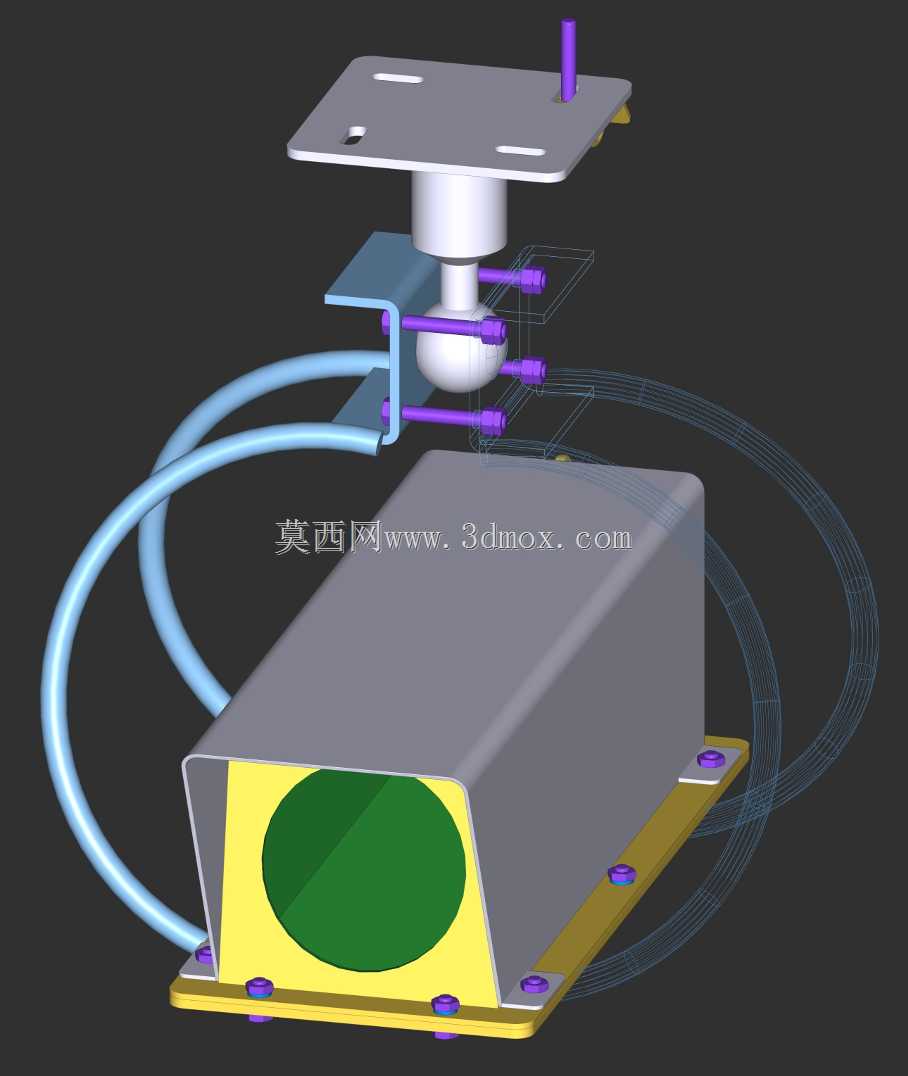

　　画面抖动。万向调节组件采用球铰连接结构，球头与球窝的配合面做了阻尼适配设计，调整角度时可在水平360度、垂直正负45度范围内任意悬停，无需额外增加锁紧结构即可保持调整后的拍摄角度，球头端连接防护舱背部，球窝端通过转接支架与顶部安装挂板连接，走线从球铰中心的通孔穿过，避免线缆外露被外力拉扯、长期日晒老化。顶部安装挂板采用平板式结构，板上预留长条形安装腰孔，可适配不同间距的膨胀螺栓安装点位，降低现场安装的打孔精度要求，挂板与转接支架之间设置了减震垫，可缓冲外部振动传递到防护舱的幅度，进一步提升画面稳定性。设计过程中充分考虑了户外长期使用的耐候需求，所有外露金属部件都做了防腐处理，非金属部件选用抗紫外线老化的材质，避免长期日晒出现脆化、

　　褪色问题；防护舱的腔体尺寸预留了15%的冗余空间，可兼容市面上主流尺寸的枪型摄像模组，无需针对特定型号重新开模，降低了批量生产的适配成本。安装边界方面，整体结构从挂板顶面到防护舱底部的垂直高度控制在合理范围，不会占用过多竖向安装空间，防护舱侧面预留了线缆穿入孔，可根据现场布线方向选择左侧或右侧进线，适配不同的管线布设走向，安装时先将挂板固定在墙面、立杆横臂等安装基础上，再依次连接调节组件与防护舱，最后调整角度锁紧即可完成布设，全程无需特殊工装，单人即可完成安装作业。
