15mm带灯绿色自复位按钮开关结构

　　这款15mm规格的带照明按钮开关，是工业控制回路里十分常见的人机交互操作元件，日常在小型控制柜、设备操作面板、检测治具台面上都能见到它的应用场景，主要用来发送控制指令，触发继电器、接触器等元件的线圈得电，进而实现设备的启动、停止、功能切换等操作，带灯的设计可以直观反馈回路通断状态，操作人员不用额外查看指示灯就能快速判断当前设备的运行工况，大幅降低误操作概率。从结构设计来看，这款按钮采用螺纹式面板安装结构，安装开孔直径匹配15mm标准圆孔，安装时从面板正面插入本体，背面通过配套的锁紧螺母旋紧固定，安装边界预留足够的接线空间，适配0.5-1.5平方的多股铜芯导线压接，本体侧面带定位卡扣，能避免安装后出现本体跟转的问题，

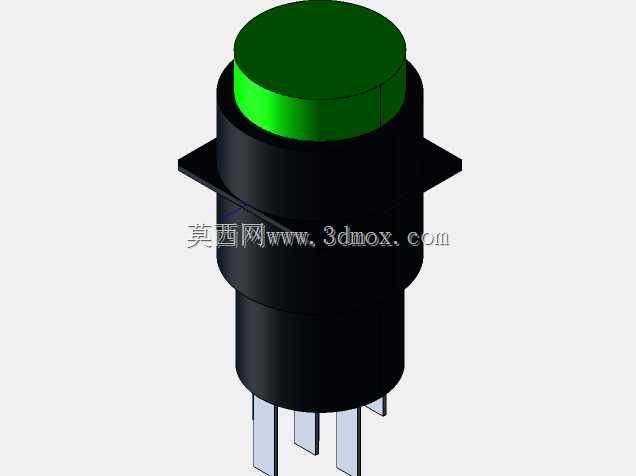

　　保证操作时的结构稳定性。按钮头部采用绿色透光PC材质，透光均匀无暗区，内置的指示灯与按钮触点联动，按钮按下触发触点动作的同时，指示灯回路同步接通点亮，松开后自复位结构带动按钮回弹，触点恢复初始状态，指示灯同步熄灭，操作手感清脆，行程反馈清晰，按压力度适配日常操作习惯，长时间操作也不会产生明显的手部疲劳。建模过程中严格还原了实物的装配关系，头部操作帽、本体基座、接线端子、锁紧卡簧、内置灯座的配合间隙都按照实物公差做了还原，既保证三维装配时无干涉，也能直接用来做面板开孔的干涉检查、操作空间模拟，在做小型设备的操作面板布局设计时，可以直接调取这个模型排布位置，提前验证按钮之间的操作间距是否符合人机工程要求，

　　避免后期加工完面板才发现操作空间不足的问题。这款按钮的防护等级适配常规工业室内场景，正面防泼溅结构可以应对日常的少量液体飞溅，适合用在没有强腐蚀、高粉尘的常规工业环境，触点采用银合金材质，接触电阻小，通断寿命满足常规工业控制的使用频次要求，不同颜色的头部可以对应不同的功能定义，绿色款通常用来做启动、运行确认类的操作指令，和红色停止按钮形成明确的视觉区分，帮助操作人员快速识别功能按键。
