带90度旋转芯55mm体长柜门电子电磁锁

　　日常做柜体类设备结构设计时，电控锁闭机构的选型和建模往往是容易被忽略但直接影响整机使用体验的环节，这款体长55mm的柜门电子锁，是针对小型电控柜体、智能储物单元、通讯设备箱这类对安装空间有严格限制的场景设计的。从实际应用场景来看，这类锁具常被用在户外通讯机柜、自助终端储物格、小型电控箱的柜门闭锁环节，相比传统机械锁，它可以通过电信号实现远程解锁控制，不需要在柜门外侧预留外露的锁孔，既提升了柜体外观的整体性，也能避免异物堵塞锁孔、暴力撬锁孔的问题，适配无人值守设备的门禁控制需求。

　　从功能特性上看，这款锁采用电磁驱动结构，通电后内部电磁组件产生磁吸力带动锁芯动作实现解锁，断电状态下依靠内部弹簧结构保持锁闭状态，属于常闭式电控锁结构，能在设备意外断电时维持闭锁状态，避免柜门意外开启带来的设备内部元件暴露、物品遗失风险。锁芯部分做了90度台阶可旋转设计，相比直推式锁舌，这种结构在柜门闭合时能通过旋转台阶勾住柜门的锁扣位，锁闭的咬合深度更大，抗侧向撬动的能力更强，不会因为柜门受外力挤压出现锁舌滑脱的问题。

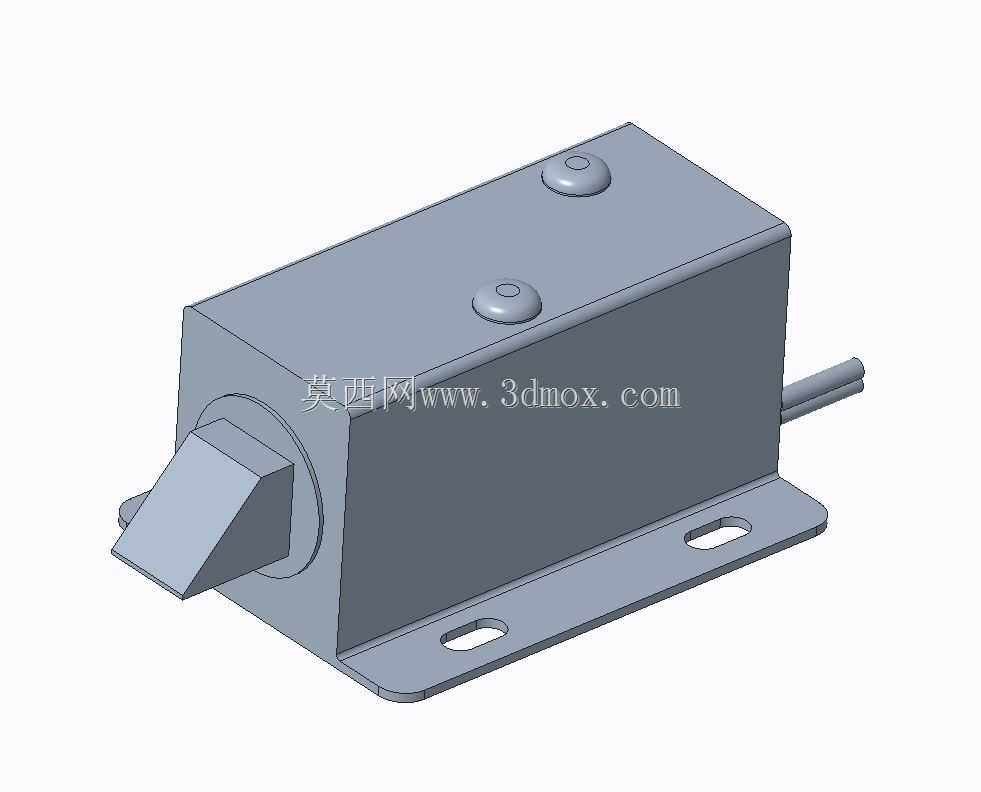

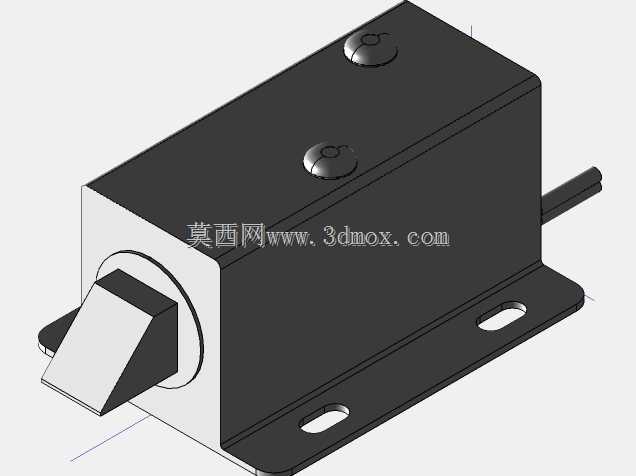

　　做三维建模时，这款锁的结构还原重点集中在几个安装边界的把控上：首先是主体金属壳体的安装孔位，壳体自带的弯折安装耳是直接贴合在柜体内部安装面的，建模时需要准确定位两个安装孔的中心距，预留出螺丝安装的操作空间，避免和柜体内部的走线、其他元件产生干涉；其次是锁芯的运动行程，90度旋转的锁芯在解锁和锁闭两个状态下的转动边界需要做运动仿真校验，确保锁芯转动过程中不会和柜体门框、柜门内侧的加强筋产生剐蹭；另外配套的引线部分也需要在建模时预留出走线槽位，两根供电引线的出线位置在壳体侧方，布线时要避开锁芯的运动路径，防止长期开关动作磨损引线绝缘层。

　　从设计思路上看，这款锁的整体结构做了高度集成化处理，将电磁线圈、复位弹簧、传动结构、旋转锁芯全部整合在55mm体长的金属壳体内，不需要额外加装传动附件，安装时只需要通过壳体上的两个安装耳固定在柜体内部，在柜门对应位置加工匹配的锁扣缺口即可完成装配，大幅降低了柜体设计时的锁具适配工作量。金属外壳采用镀锌钢板冲压成型，既可以为内部电磁组件提供电磁屏蔽，避免外界电磁信号干扰锁具动作，也能提升锁体本身的结构强度，耐受柜体内部的温湿度变化，适合在工业类柜体的长期使用场景下保持结构稳定性。实际选型搭配时，只需要匹配对应额定电压的控制信号，就能将这款锁接入设备的电控系统，实现柜门的权限化开关控制，不管是做新设备的结构设计，还是旧柜体的电控锁改造，这款锁的尺寸和结构都能适配多数小型柜门的安装空间，不需要对原有柜体结构做大幅改动。
