电阻式微位移测量应变计结构设计

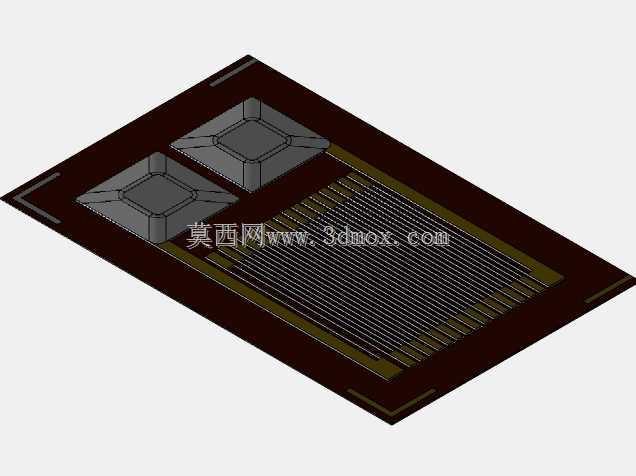

　　在精密位移检测场景中，这类应变计是小量程形变测量的核心敏感元件，常被集成在工业设备的应力监测点位、精密工装的形变反馈回路、实验力学的试件测点上，用来捕捉微米级的位移与形变信号。从结构设计逻辑来看，该应变计采用基底承载敏感栅的经典布局，深棕色绝缘基底承担绝缘与固定作用，表面的金属敏感栅采用平行栅条排布，这种设计能让敏感栅在感受到沿栅条轴向的微小形变时，自身电阻值产生线性变化，通过后续的信号调理电路就能将电阻变化转化为可读取的位移或应力数值。基底两端预留的方形焊盘区域，是用来焊接信号引出线的结构，焊盘区域做了加厚导电层设计，能避免焊接过程中热量损伤敏感栅结构，同时提升引线连接的抗拉扯能力，适配工业现场的振动工况。从安装边界来看，

　　这类应变计整体为薄型片状结构，厚度通常控制在毫米级以内，安装时需要紧密贴合在被测构件表面，安装面的平面度要求较高，不能存在凸起或凹陷，否则会导致应变传递失真，影响测量精度。敏感栅的排布方向需要与待测位移的方向保持一致，若存在角度偏差，会直接导致测量灵敏度下降，甚至出现信号耦合的问题。在实际应用中，这类应变计不仅可以测量静态的微小位移，还能捕捉动态的交变形变，常被用在桥梁结构的健康监测、精密机床的主轴形变检测、微型执行器的位移反馈等场景中。设计过程中需要考虑敏感栅的电阻温度系数匹配，通过选择合适的基底材料与敏感栅合金材质，抵消温度变化带来的电阻漂移，保证不同环境温度下的测量稳定性。基底边缘的定位标记，能帮助安装人员快速对齐测点位置，

　　减少安装偏差带来的系统误差，敏感栅的栅条长度与宽度参数，是根据测量量程与灵敏度要求匹配设计的，栅条越长，测量的量程范围越大，而栅条越窄，测量的灵敏度越高，该款应变计的栅条排布兼顾了小量程下的测量精度与抗干扰能力，适合0到数百微应变范围内的位移测量场景。在结构建模过程中，需要重点还原敏感栅的排布间距、焊盘的尺寸位置、基底的厚度参数，这些细节直接对应变计的实际使用性能产生影响，比如栅条间距过小容易在生产过程中出现栅条短路的问题，间距过大则会降低敏感区域的有效面积，影响信号输出强度。
