地磅汽车衡用桥式称重测力传感器

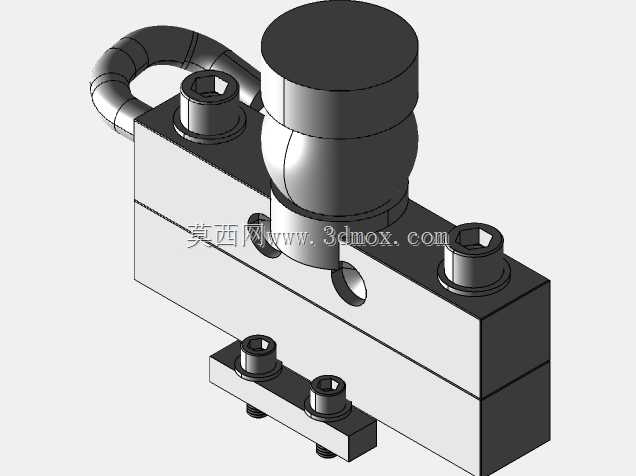

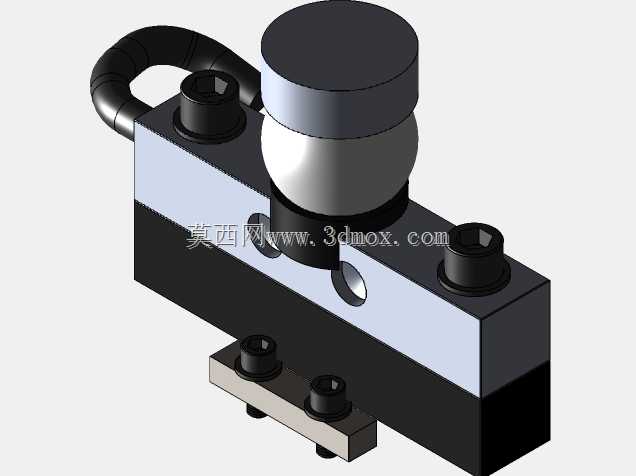

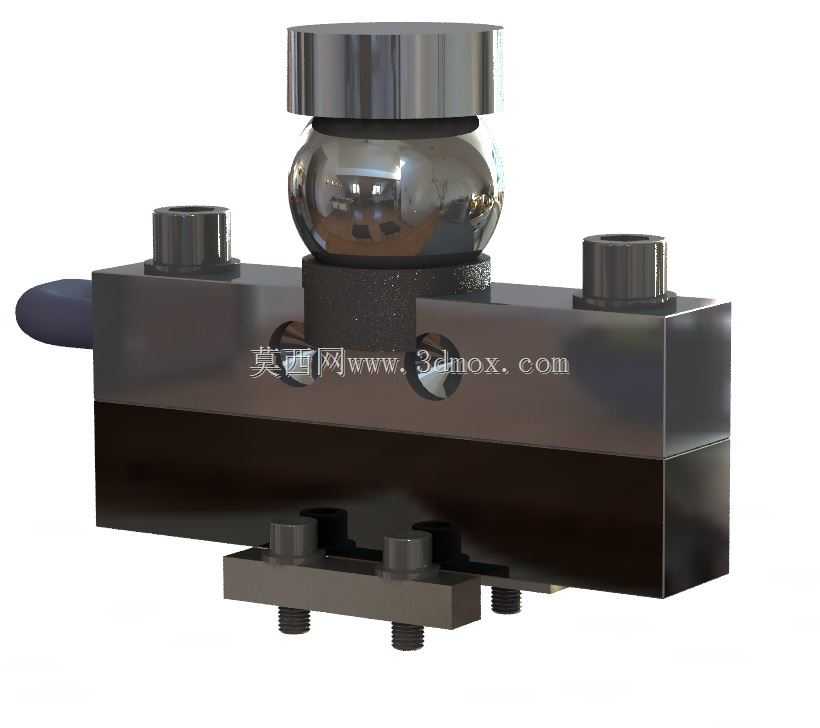

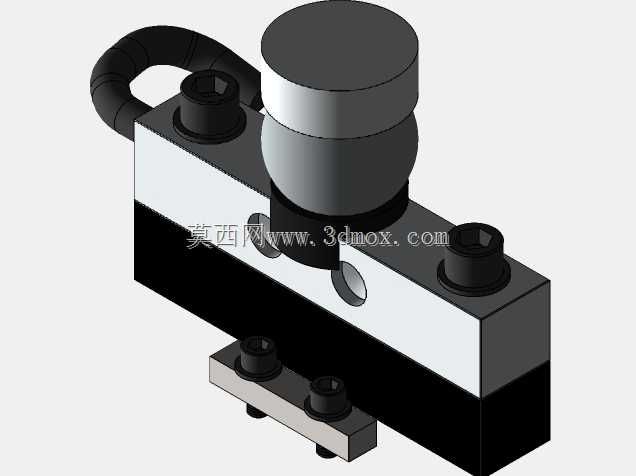

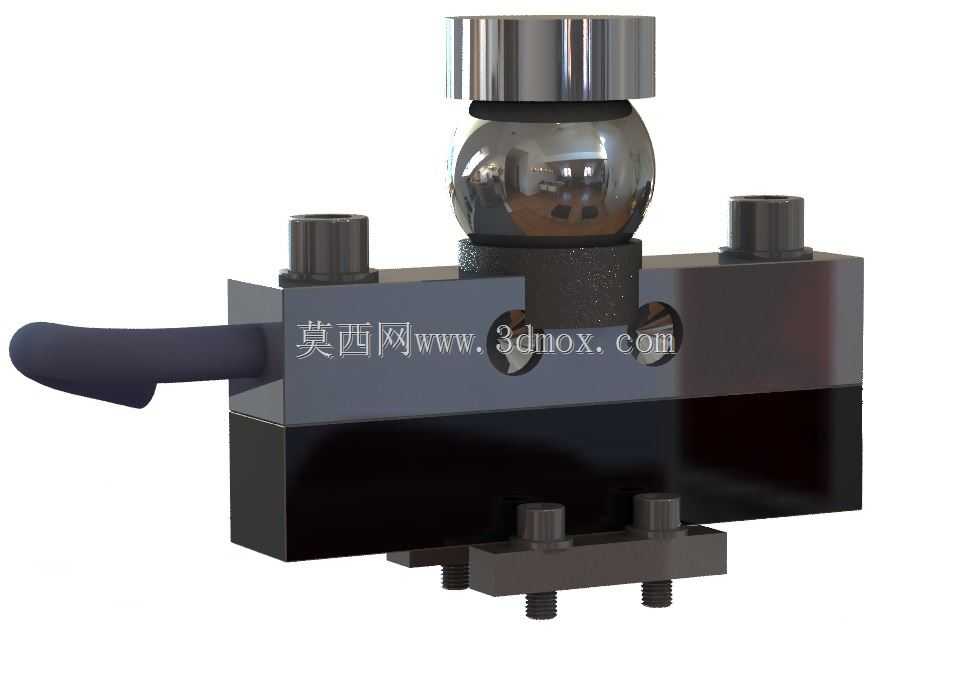

　　这款桥式结构的称重测力元件，是大吨位静态、动态称重场景里的核心力值转换部件，日常在固定式地磅、港口汽车衡、大宗物料仓储称重台、工业重载在线检测工位上都能见到它的身影，核心作用是把承载台面上的垂直载荷线性转换为可被采集的电信号，为后续重量计算、超载预警、贸易结算提供原始数据支撑。从结构设计逻辑来看，它采用双剪切梁桥式承载结构，顶部设置球面传力压头，这个球面结构是设计里的关键细节，能够自动补偿承载台面安装时的微小倾斜偏差，避免偏载带来的侧向分力直接作用在应变区，保证力值始终沿垂直方向传递到弹性体的剪切应变区，大幅降低安装精度要求带来的测量误差。弹性体主体采用一体化合金钢加工而成，两侧预留的通孔是安装定位销的位置，

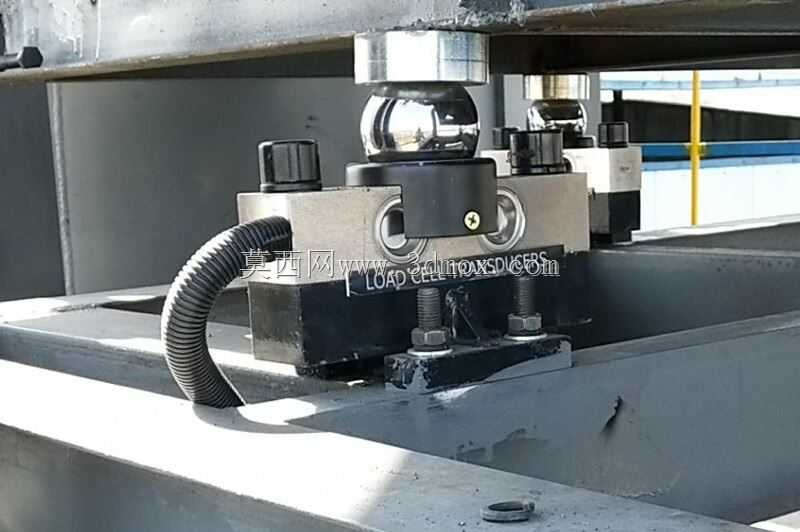

　　底部的安装基座通过螺栓与承载台的基础梁固定，安装时需要保证传感器底部支撑面的平面度公差不超过0.1mm，相邻传感器的安装高度差控制在0.5mm以内，避免出现单点受力过载的情况。从安装边界来看，这类传感器常规适配单台10-100吨量程的称重台面，单只额定载荷覆盖10t到50t区间，整体安装高度控制在130mm到180mm区间，顶部压头的活动偏转角度允许在3度以内，足够覆盖现场土建基础的常规施工误差。弹性体的应变区做了密封防护处理，表面喷涂防腐涂层，能够适应户外露天场地的温湿度变化、粉尘侵蚀，部分场景下搭配防浪涌接线盒还可以在厂区、港口等有电磁干扰的环境下稳定工作。设计建模时，重点还原了球面压头与弹性体接触的弧面配合公差、

　　应变区的薄壁结构尺寸、底部安装螺栓的孔位分布，同时保留了安装基座的限位结构细节——这个侧向限位结构是现场安装时容易忽略的部分，它能够限制车辆上下秤台时带来的水平冲击力，避免传感器受到横向剪切力损坏。在实际选型搭配时，这类传感器通常会在单台秤台布置4到6只，通过接线盒并联调整信号输出一致性，最终接入称重仪表完成校准，建模时还原的安装接口尺寸可以直接用于称重台的整体结构排布，提前核对基础预埋件的位置、压头与秤台底部承力板的接触面积，避免现场安装时出现干涉、受力不均的问题。
