多关节协作型通用工业机械臂结构设计

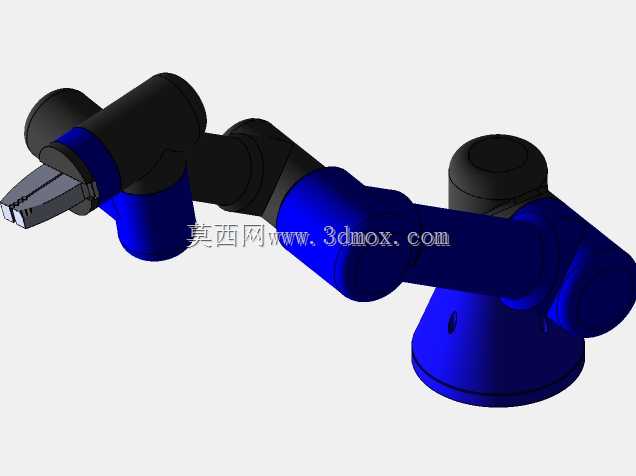

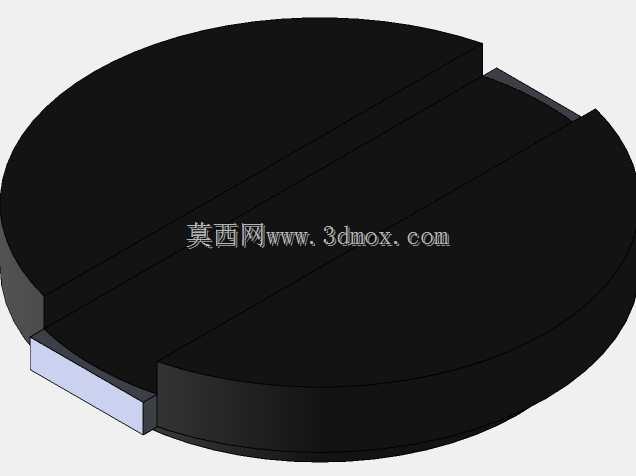

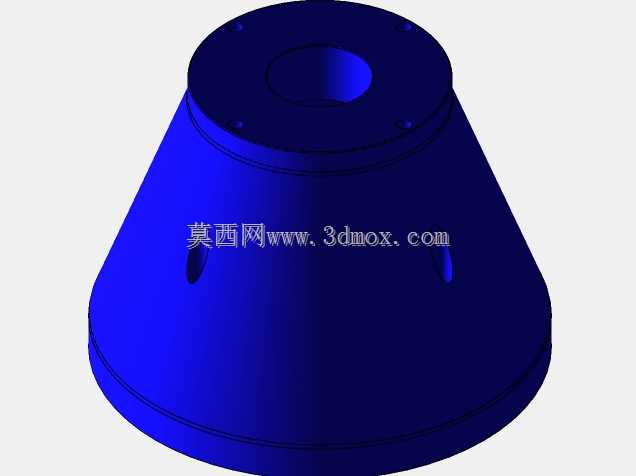

　　这款多关节机械臂的结构设计，首先围绕3C电子装配、轻工物料搬运、实验室样本转运这类对人机协作安全性有要求的场景展开，在关节布局上采用了六自由度串联构型，从基座到末端执行器的关节依次覆盖腰转、肩摆、肘摆、腕转、腕摆、末端回转六个运动维度，工作半径覆盖0.8米到1.2米的常规工位区间，能够满足桌面级作业场景下的任意位姿到达需求。基座部分采用大直径圆盘式安装结构，安装孔位按照通用工业协作机器人的标准间距排布，可直接固定在铝型材工作台、钢制机架或者移动AGV平台上，安装面平面度公差控制在0.1mm以内，避免基座固定后出现关节轴线偏斜带来的运动精度误差。臂体结构采用分段式等强度设计，大臂与小臂的外壳做了圆弧过渡处理，没有尖锐外凸棱角，

　　一方面是避免人机协同作业时磕碰操作人员，另一方面也能优化臂体内部的走线空间，将伺服电机的动力线、编码器信号线全部内置在臂腔内部，防止外部走线在关节往复转动时出现磨损、拉扯断裂的问题。关节连接处采用一体化密封结构，能够阻挡车间常见的浮尘、少量切削液飞溅进入关节内部，适配普通机加工车间、电子无尘车间、教学实训实验室等多种环境的使用要求。末端法兰采用标准ISO 9409-1-40-4-M6安装接口，可快速适配夹爪、真空吸盘、焊枪、点胶头等不同类型的执行器，不需要额外做转接法兰的二次设计，能够缩短产线改造时的工装适配周期。在运动性能设计上，各关节的转速参数按照协作场景的安全阈值设定，末端最大运行速度控制在1.5m/s以内，

　　同时臂体的自重控制在18kg以内，单人即可完成设备的搬运与安装调试，不需要额外调用起重设备。设计过程中对臂体的受力做了有限元校核，在末端额定负载5kg的工况下，臂体最大变形量不超过0.3mm，能够满足精密装配、涂胶等对重复定位精度有要求的工序使用。关节内部的走线预留了足够的弯曲余量，在关节达到正负170度的极限转动角度时，内部线缆不会出现拉扯应力，长期往复运动也不会出现线缆疲劳损坏的问题。整体配色采用工业蓝与哑光黑的搭配，蓝色部分为臂体主体结构，黑色部分为关节端盖与基座上部，既符合工业设备的视觉识别习惯，也能在车间环境下降低污渍附着后的视觉突兀感。
