Fischer Elektronik铝挤压型材结构设计

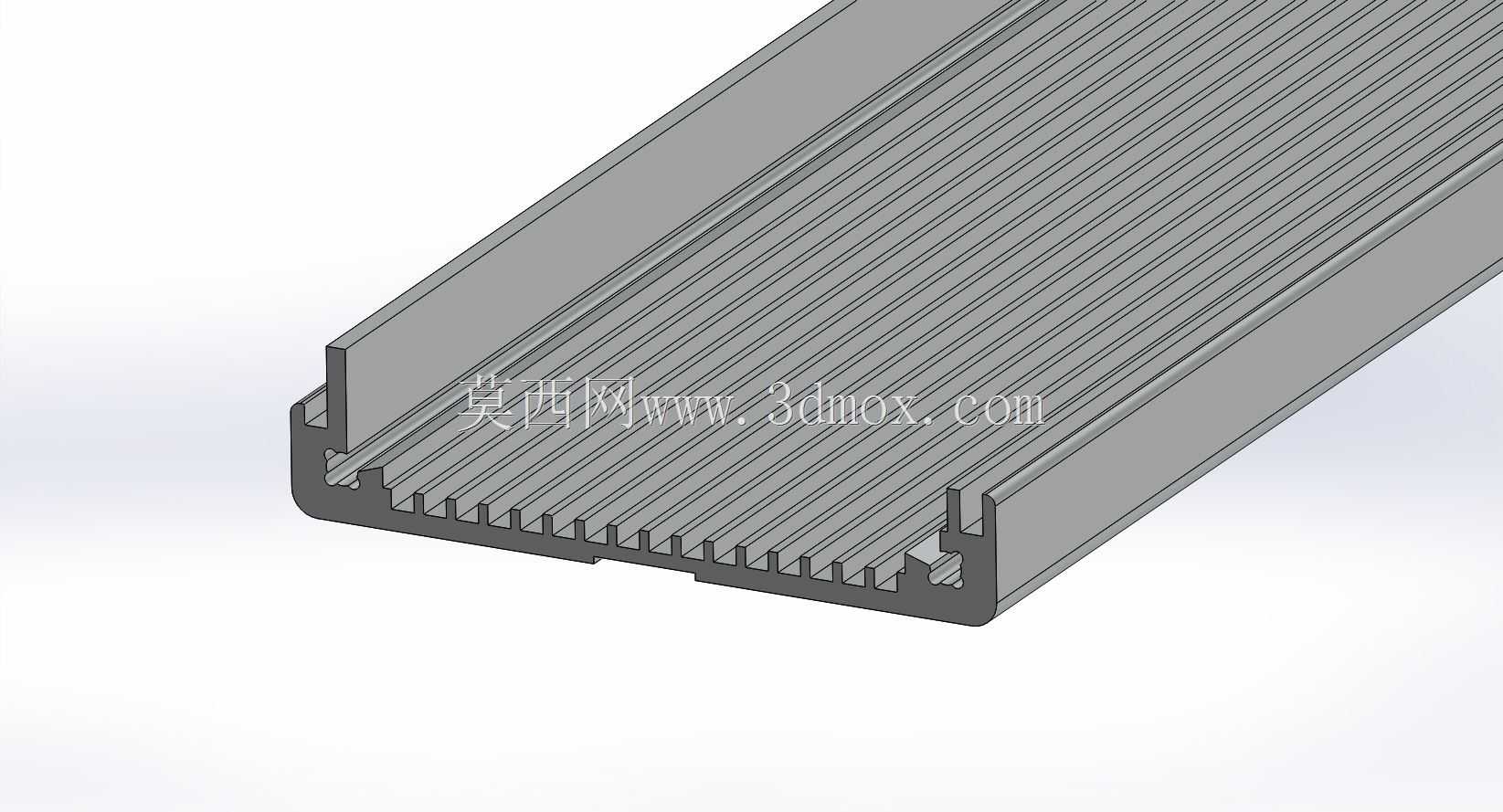

　　这款铝挤压型材的截面设计，核心围绕通讯类电子设备的板卡安装与散热需求展开，日常多应用在嵌入式通讯模块、工业控制板卡的壳体承托场景中，作为板载元件的安装基座与散热载体使用。从截面结构来看，型材主体采用带密集平行齿槽的内底面设计，齿槽的排布间距与深度经过匹配计算，既可以增大与空气的接触面积提升被动散热效率，也能为贴装在型材表面的发热元件提供更多热传导路径，避免局部热量堆积。两侧的带卡扣安装边是设计的核心细节，内侧的阶梯卡槽可以直接卡入标准厚度的PCB板，不需要额外加装固定压条，装配时只需要将板卡沿型材长度方向滑入卡槽即可完成定位，卡槽边缘的微小凸起可以在板卡装入后提供适度的卡紧力，避免运输或使用过程中板卡出现窜动。

　　型材外侧的光滑平面可以直接作为设备壳体的外露面，不需要额外做表面装饰处理，挤压成型后经过简单的阳极氧化就能达到防腐蚀与外观要求。在安装边界上，这款型材的截面宽度适配常规38宽度的电子安装仓，长度可以根据实际设备的板卡长度按需裁切，不需要额外开模调整截面，适配性较强。设计过程中重点考量了挤压工艺的成型可行性，所有内角都做了适配挤压模具的圆角处理，避免出现壁厚突变导致的成型缺陷，齿槽的壁厚与主体壁厚保持均匀，减少挤压过程中的型材变形概率。两侧的安装边预留了螺丝孔位的加工余量，现场装配时可以根据实际安装点位按需钻孔，不需要提前预做固定孔位，适配不同设备的安装孔距差异。实际使用中，这类型材常被用在通讯中继模块、小型信号处理设备的外壳结构中，既承担结构支撑作用，也作为主散热路径将板卡上芯片、功率元件产生的热量传导到整个型材表面，通过自然对流完成散热，不需要额外加装散热风扇，能有效降低设备的运行噪音与故障点。
