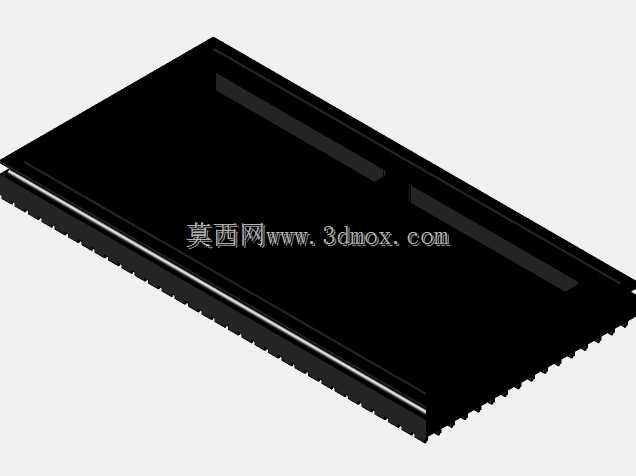

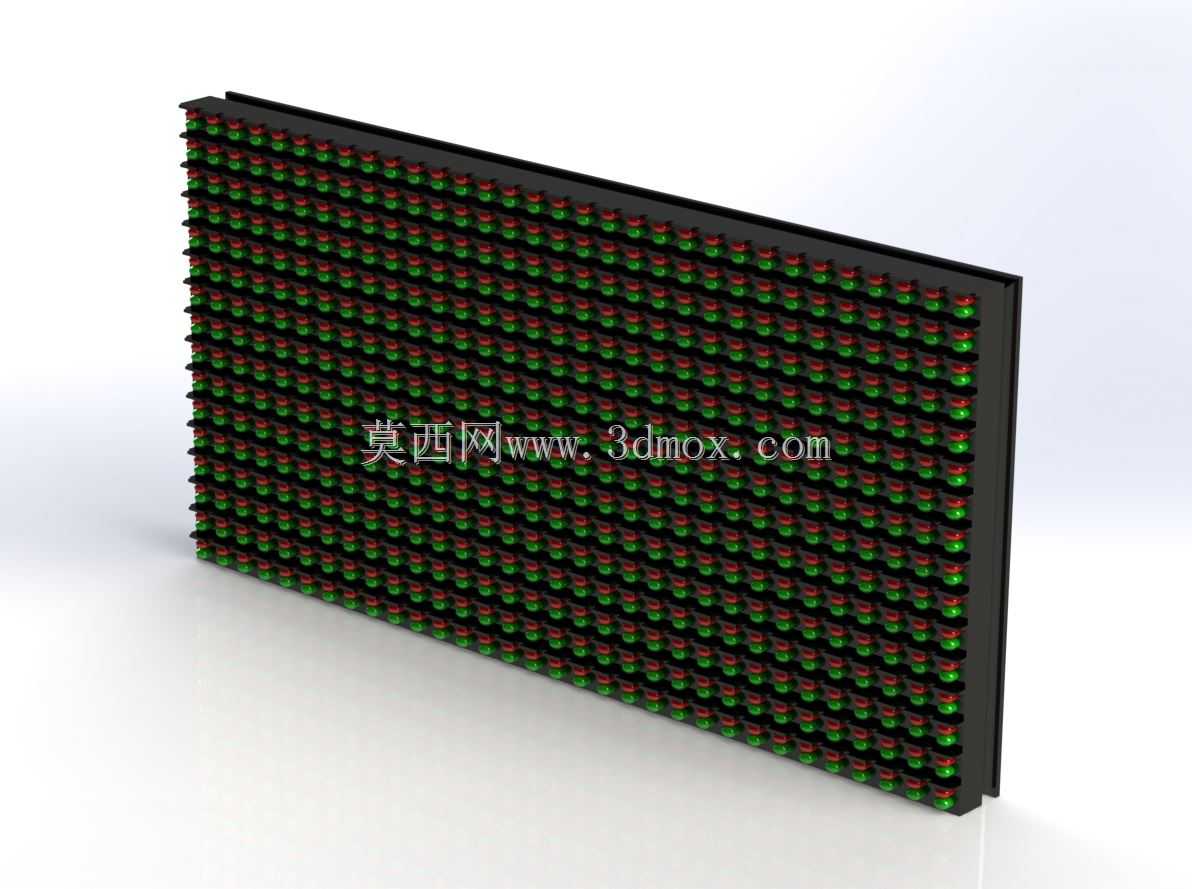

P10规格32X16点阵LED显示模组结构设计

　　做户外LED屏结构设计快十年，经手的显示模组少说也有几十款，这次的P10点阵模组是半户外门头屏、公交导乘屏、车间状态看板里用量最大的通用单元，很多刚入行的结构工程师容易把这类模组的设计重点放在灯珠排布上，忽略安装边界和实际工况的适配，最后做出来的模组拼缝不齐、防水失效、维护拆换麻烦的问题比比皆是。这款32X16点阵的P10模组，点距固定为10mm，整板横向32点纵向16点，算下来有效显示区域的尺寸是320mm×160mm，这个尺寸是行业通用的标准规格，做整屏拼接的时候不用额外做转接支架，直接用标准磁吸或者螺丝固定件就能和同规格模组无缝拼接，拼缝公差控制在0.2mm以内，避免显示画面出现断格错位。设计的时候首先要考虑灯珠的排布平整度，

　　每颗直插灯珠的引脚过孔都做了0.1mm的定位公差，过波峰焊之后灯珠顶面的高度差控制在0.15mm以内，不会出现局部亮斑或者暗区，面罩的遮光槽角度做了120度的可视角度优化，半户外场景下侧面观看不会出现偏色，同时面罩表面做了哑光磨砂处理，正午阳光直射的时候不会产生反光影响显示效果。PCB板的厚度选的是1.6mm的FR-4板材，背面的驱动IC排布避开了安装固定孔位，固定孔位做了沉台设计，安装的时候螺丝头不会突出板面对背面的驱动元件造成挤压，模组的信号输入输出接口用的是标准的16P排线座，电源接口用的是VH3.96的接线端子，和市面上绝大多数的控制卡、接收卡都能直接适配，不用做定制转接线。很多人容易忽略的是模组的防水设计，

　　半户外使用场景下，面罩和PCB板的贴合处做了一圈0.5mm的密封胶槽，打胶之后不会出现雨水顺着灯珠缝隙渗到背面烧坏IC的情况，模组的四个边角做了R2的圆角处理，搬运和安装的时候不会刮伤操作人员，也避免边角磕碰导致灯珠脱落。实际项目选型的时候，这类模组主要用在门头走字屏、小区公告屏、生产线安灯呼叫看板、停车场出入口的信息提示屏，单块模组的重量控制在0.3kg以内，安装的时候不管是磁吸安装在钢结构框架上，还是用螺丝固定在铝型材边框上，单人就能完成整屏的拼装，后期维护的时候单块模组可以直接从正面拆换，不用把整屏拆下来，大幅降低后期运维的成本。设计的时候还要考虑散热问题，直插灯珠的工作发热不算大，但背面的驱动IC长时间工作会有积热，

　　所以PCB板上做了大面积的铺铜散热，没有额外加装散热片也能保证在-20℃到60℃的环境温度下稳定工作，不会出现高温死灯的情况。另外模组的安装孔位是完全对称的，横向纵向都能互换安装，做非标尺寸整屏的时候不用特意区分模组方向，减少现场安装的出错概率。
