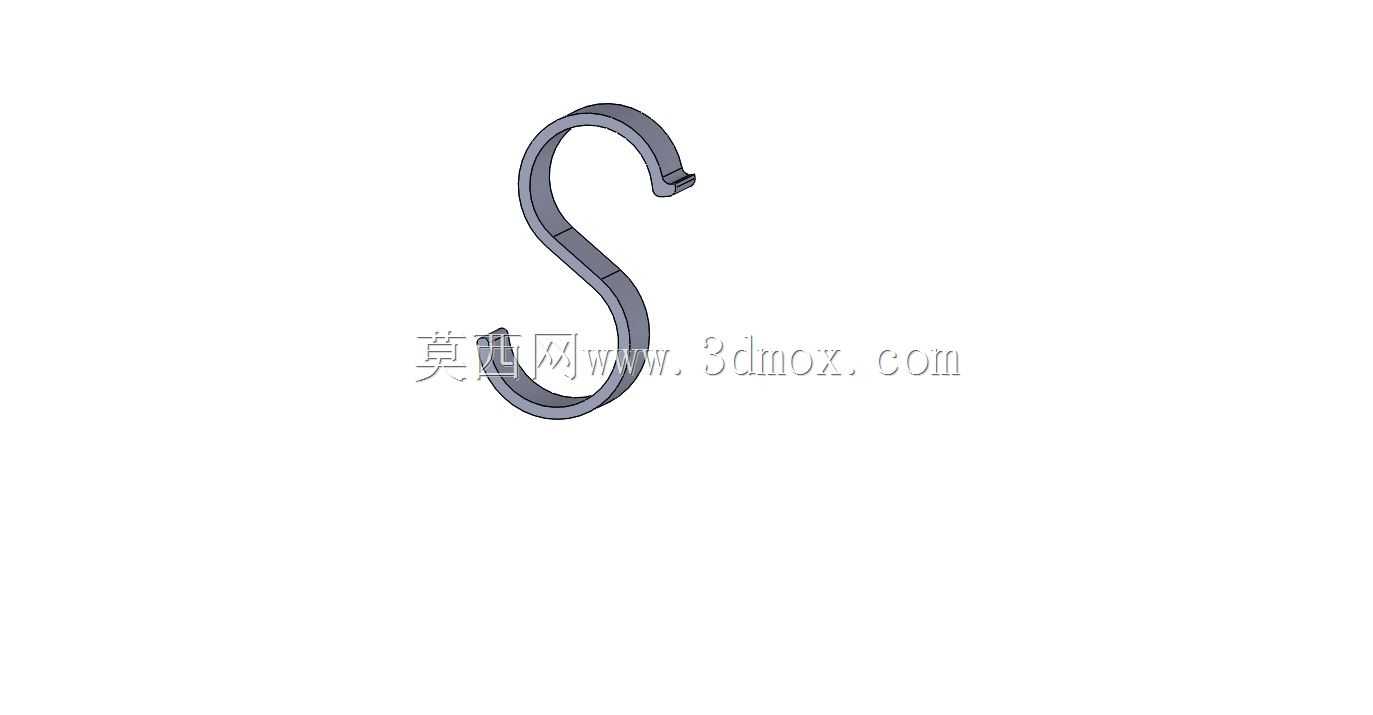

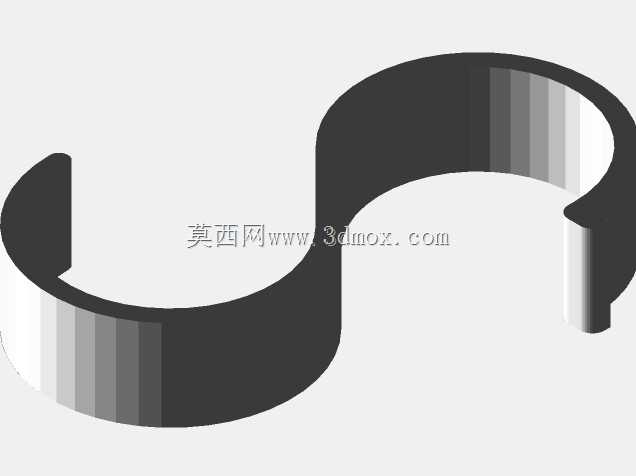

S型承重吊装挂钩结构三维设计

　　日常车间布线、轻型工装悬挂、工位器具挂载场景里，这类S型吊架是出镜率极高的小构件，别看结构简单，实际设计时要考量的边界条件一点不少。首先从受力逻辑出发，S型的双弯钩结构要同时兼顾上下挂载点的适配性，上端弯钩需要匹配常见的横杆、挂条截面尺寸，预留足够的卡入间隙同时避免挂载后出现横向滑脱，下端弯钩则要适配吊绳、挂孔、小型工装的挂载端，两个弯钩的开口方向做了错位设计，挂载后受力时构件自身会形成自锁紧趋势，不会因为小幅晃动出现脱钩风险。设计时先做了受力路径的模拟，整个构件的截面采用等强度变厚度设计，弯钩过渡位置做了大圆弧过渡，避免应力集中导致的长期承重疲劳断裂，直身段的厚度根据常规轻型挂载的载荷做了校核，既不会因为截面过厚造成材料浪费，

　　也不会因为截面不足出现承重形变。安装边界上，整个构件不需要额外的紧固件辅助，直接卡入上端挂载基准后，下端挂装需要悬挂的物件即可，拆装效率极高，适合需要频繁调整挂载位置的车间工位、展会布展、管线临时悬挂这类场景。外形上整体采用流畅的S型曲面，没有尖锐棱角，避免安装和使用过程中划伤操作人员或者刮破挂载的线缆、工件表面，弯钩的末端做了微翘处理，即使挂载的物件出现小幅摆动，也不会轻易从钩口滑出。实际使用中，这类构件可以覆盖从车间气管、电缆的架空悬挂，到工位小型工具盒、作业指导书挂牌的挂载，甚至轻型工装的临时吊挂都能胜任，设计时特意控制了构件自身的重量，单人即可徒手完成拆装调整，不需要借助额外工具。结构上没有多余的冗余设计，

　　每个曲面的过渡都对应受力传递的路径，直身段的弧度经过反复调整，挂载后重心始终落在上下挂载点的连线上，不会出现偏载导致的构件扭转，长期使用也不会出现不可逆的塑形变形。针对不同的挂载基准，上端弯钩的内侧做了防滑纹理的预留设计空间，挂载在光滑圆杆上时也能提供足够的摩擦力，避免构件沿着杆体滑动移位，下端钩口的尺寸适配了常见的吊环、扎带、线缆束的直径，不需要额外的转接件就能直接挂载。
