航空翼型内部承力结构三维设计

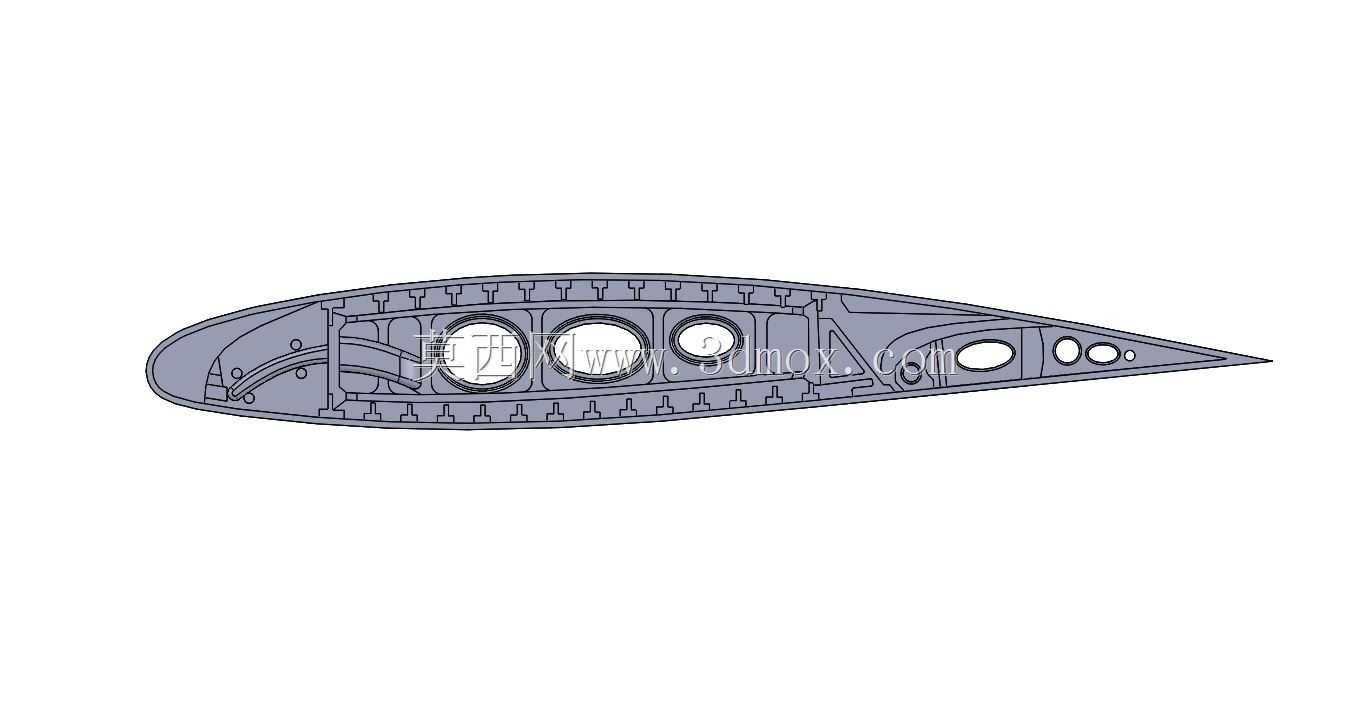

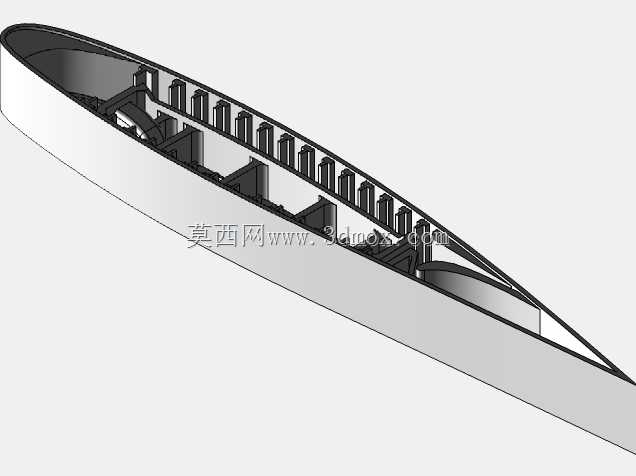

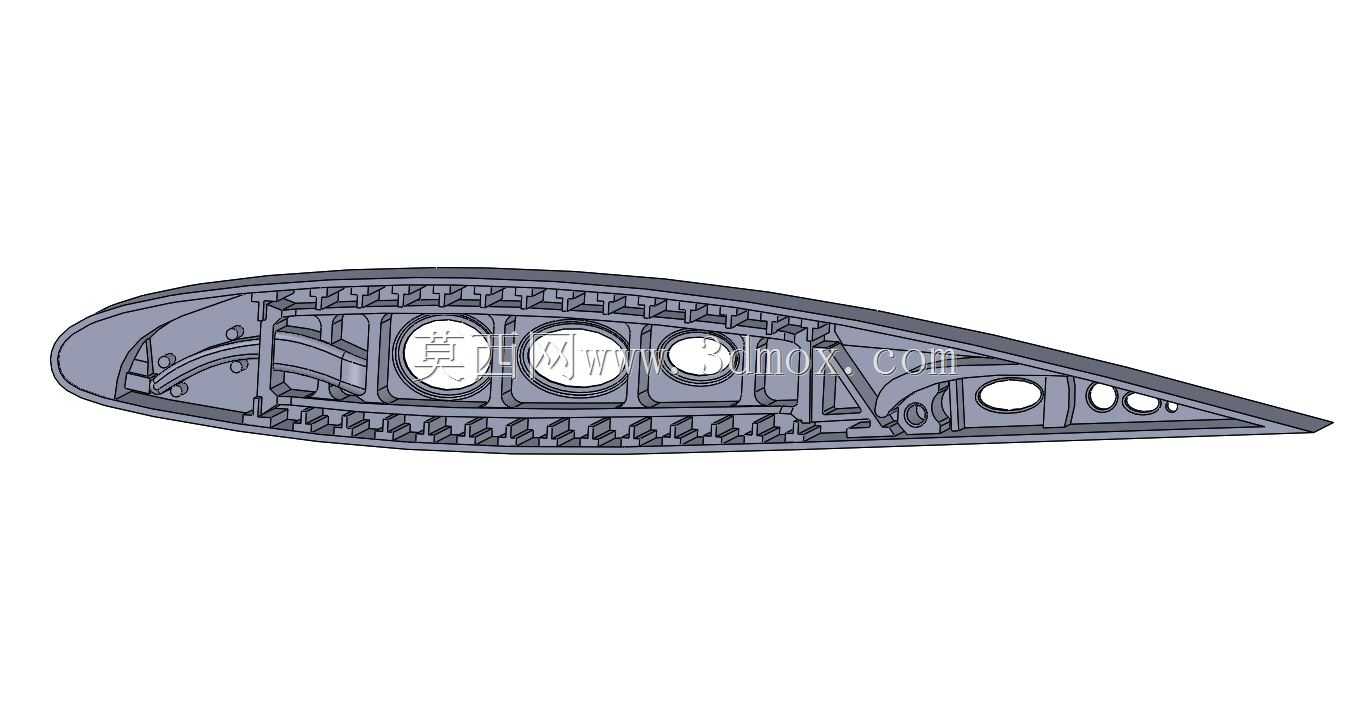

在通航固定翼飞机、中大型无人机的机翼结构设计中，翼型内部承力结构是决定机翼气动外形保持能力、结构载荷传递效率的核心部件，日常作业中，机翼需要承受升力分布带来的弯曲载荷、飞行过程中的气动抖振载荷、起降阶段的冲击载荷，同时还要为燃油管路、操纵拉线、航电设备线缆预留布设空间，该结构的设计合理性直接影响整机的飞行安全性与结构使用寿命。从结构功能来看，该翼型内部构件采用一体化的框肋式布局，沿翼展方向排布的横向加强筋与沿弦向延伸的纵向承力梁形成网格状承力体系，能够将蒙皮传递来的局部气动载荷均匀分散到主承力翼梁上，避免局部应力集中导致的结构变形或失效；结构上预留的多个不同尺寸的圆形开孔，一方面是为了减轻整体结构重量，满足航空结构轻量化的设计要求，另一方面可以作为线缆、管路的穿越通道，部分大尺寸开孔还可作为小型机载设备的安装位，充分利用机翼内部的闲置空间。设计过程中，首先依据选定的低速翼型气动外形确定结构的外轮廓边界，保证结构外沿与机翼蒙皮的贴合度，避免装配后出现蒙皮凹陷或凸起破坏气动外形；承力筋的厚度、排布间距根据不同翼展位置的载荷大小做差异化设计，翼根区域载荷更大，筋条排布更密、厚度更大，翼尖区域载荷较小，适当加大筋条间距、减小厚度以进一步减重；开孔位置全部避开主承力路径，在开孔边缘做局部加厚补强，避免开孔造成的结构强度削弱。从安装边界来看，该结构的前缘弧度、后缘收缩角度完全匹配对应翼型的理论外形，上下边缘设置有蒙皮连接的贴合面，可通过胶接或铆接的方式与机翼蒙皮固定，翼根端预留有与机身中央翼盒连接的安装接口，能够快速完成机翼与机身的装配对接，结构的整体尺寸适配小型通用飞机或工业级无人机的机翼弦长范围，安装时不需要对周边结构做额外的切割修改，可直接用于对应机型的机翼结构组装，也可作为航空类专业教学、结构力学仿真分析的参考模型使用。
